Industrijski serijski server 8-CH RS485 na POE ETH (B), 8 kanala, PoE, Modbus i MQTT

Waveshare 8-CH RS485 TO POE ETH (B) — industrijski serijski server sa osam nezavisnih RS485 kanala i dva Ethernet priključka sa PoE napajanjem po standardu IEEE 802.3af, galvansko odvajanje napajanja i signala uz prenaponsku zaštitu od 2 kV, Modbus i MQTT prolaz sa pretvaranjem u JSON, TCP Server, TCP Client, UDP i UDP multicast režimi, napajanje 7–36 V DC preko zavrtnjnih stezaljki ili preko PoE priključka, kućište od anodiziranog aluminijuma za DIN šinu i zidnu montažu, dimenzije 93 × 103.5 × 29.7 mm

Waveshare 8-CH RS485 TO POE ETH (B) je industrijski serijski server i IoT prolaz sa osam RS485 kanala. Svaki kanal radi potpuno nezavisno, sa sopstvenim podešavanjem brzine prenosa, i istovremeno prima i šalje podatke bez uticaja na ostale kanale — što je razlog zbog kog jedna jedinica zamenjuje osam odvojenih pretvarača.

Uređaj objedinjuje više funkcija: serijski server, Modbus prolaz, MQTT prolaz i pretvaranje RS485 podataka u JSON format. Za nadzor postojećih instalacija najvažnija je pretvorba Modbus RTU u Modbus TCP, kojom se merna oprema priključuje na SCADA sistem preko obične mreže, bez zamene uređaja na terenu.

Kao MQTT prolaz, uređaj šalje podatke na server po MQTT protokolu, a prikupljene Modbus RTU i nestandardne serijske podatke sam pretvara u JSON i pakuje u MQTT poruku. U režimu prikupljanja podataka podržava Modbus RTU, brojila po standardu 645 u verzijama 97 i 07, kao i razne nestandardne RS485 protokole, uz slanje preko MQTT, HTTP POST ili HTTP GET protokola.

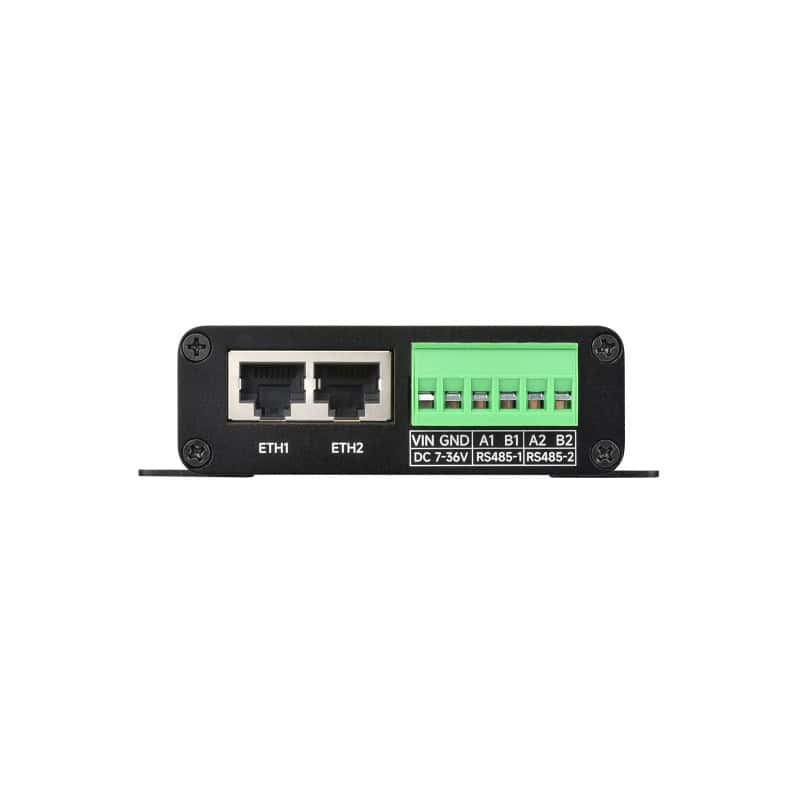

Dva Ethernet priključka omogućavaju vezanje uređaja u niz — jedan služi za mrežnu komunikaciju, drugi za povezivanje sledeće jedinice ili drugog uređaja. Kod PoE verzije napajanje se prenosi kroz isti niz, pa se više jedinica napaja jednim vodom. Ugrađena je i funkcija prozivanja više nadređenih uređaja, kod koje se svaki mrežni uređaj prepoznaje i posebno opslužuje, bez međusobnog preklapanja odgovora.

Zaštita je izvedena na nekoliko nivoa: galvansko odvajanje napajanja i signala, prenaponska zaštita mrežnih priključaka od 2 kV, TVS elementi za potiskivanje udarnih i prelaznih napona, kao i samoobnovljivi osigurač i zaštitna dioda protiv prekomerne struje i napona. Kućište je od aluminijumske legure, peskareno i anodizirano.

Montaža je moguća na DIN šinu ili na zid — nosači se po potrebi skidaju ili premeštaju na zadnju stranu kućišta. Podešavanje se obavlja preko veb pregledača ili programa na računaru, uz podršku za DHCP, DNS i NTP protokol za preuzimanje mrežnog vremena.

Tehničke karakteristike

• Proizvođač: Waveshare
• Model: 8-CH RS485 TO POE ETH (B)
• Tip proizvoda: industrijski serijski server, Modbus i MQTT prolaz
• Osnovna funkcija: dvosmerni transparentni prenos između RS485 i Ethernet mreže
• Serijski priključci: 8 × RS485, galvanski odvojeni
• Rad kanala: nezavisan, istovremeni prijem i slanje po svakom kanalu
• Podešavanje brzine: zasebno po svakom kanalu
• Mrežni priključci: 2 × RJ45, 10/100 Mb/s sa automatskim usklađivanjem
• PoE napajanje: podržano, po standardu IEEE 802.3af
• Prenaponska zaštita mrežnih priključaka: 2 kV
• Vezivanje u niz: podržano preko drugog mrežnog priključka, uz prenos PoE napajanja
• Galvansko odvajanje: napajanja i signala
• Brzina serijskog prenosa: 300–115200 b/s
• Bit parnosti: bez, neparna, parna, mark, space
• Broj bita podataka: 5–9
• Podržani protokoli: Ethernet, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
• Radni režimi: TCP Server, TCP Client (uz istovremeni rad kao server), UDP, UDP multicast
• Modbus prolaz: pretvaranje Modbus RTU u Modbus TCP
• MQTT prolaz: slanje podataka na MQTT server
• Pretvaranje u JSON: podržano, uz slanje preko MQTT, HTTP POST i HTTP GET protokola
• Podržani protokoli prikupljanja: Modbus RTU, brojila po standardu 645 (verzije 97 i 07), nestandardni RS485 protokoli
• Prozivanje više nadređenih uređaja: podržano
• Registracioni i pulsni paketi: podesivi od strane korisnika
• NTP protokol: podržan, za preuzimanje mrežnog vremena
• Podešavanje: veb pregledač i program na računaru
• Virtuelni serijski priključak: podržan (VCOM)
• Napajanje: 7–36 V DC preko zavrtnjnih stezaljki ili preko PoE priključka
• Zaštita: TVS elementi, samoobnovljivi osigurač i zaštitna dioda

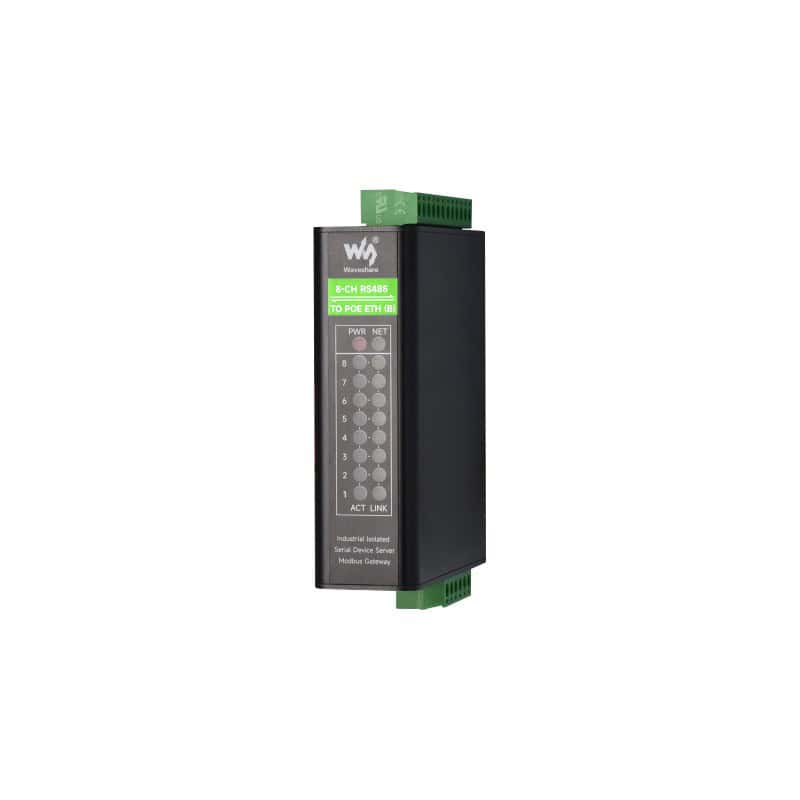

• Indikacija: više LED indikatora za praćenje stanja uređaja
• Materijal kućišta: aluminijumska legura, peskarena i anodizirana
• Montaža: na DIN šinu ili na zid
• Radna temperatura: −40 °C do 85 °C
• Radna vlažnost: 5–95% relativne vlažnosti
• Dimenzije: 93 × 103.5 × 29.7 mm

Sadržaj isporuke

• 1 × serijski server Waveshare 8-CH RS485 TO POE ETH (B)

Primena

• Prikupljanje podataka sa većeg broja RS485 uređaja u postrojenju
• Daljinsko očitavanje brojila električne energije, vode i gasa
• Nadzor solarnih invertora i sistema za proizvodnju energije
• Povezivanje Modbus RTU opreme na SCADA i nadzorni softver
• IoT prolaz ka oblaku preko MQTT i HTTP protokola
• Daljinski nadzor i programiranje PLC uređaja
• Sistemi kontrole pristupa i tehničke zaštite
• Automatizacija zgrada i upravljanje instalacijama
• Instalacije sa PoE napajanjem i vezivanjem uređaja u niz
• Nadzor mernih instrumenata i pretvarača u industriji

Napajanje nije u obimu isporuke — uređaj se napaja preko PoE priključka ili preko zavrtnjnih stezaljki naponom 7–36 V DC. Pri vezivanju više jedinica u niz preko PoE napajanja, prva jedinica mora sama dobiti PoE napajanje pre nego što ga prosledi sledećoj. Na svaki RS485 kanal može se povezati više uređaja, uz poštovanje polariteta A i B linija, a kod dužih linija može biti potreban završni otpornik od 120 Ω.
