Industrijski 2-CH RS485 na ETH (B) serijski server, 2 kanala, Modbus i MQTT prolaz

Waveshare 2-CH RS485 TO ETH (B) — industrijski serijski server sa dva nezavisna RS485 kanala i dva Ethernet priključka, galvansko odvajanje napajanja i signala uz prenaponsku zaštitu od 2 kV, Modbus i MQTT prolaz sa pretvaranjem u JSON, funkcija mrežnog sviča, TCP Server, TCP Client, UDP i UDP multicast režimi, napajanje 6–40 V DC preko zavrtnjnih stezaljki ili DC priključka 5.5/2.1 mm, kućište od anodiziranog aluminijuma za DIN šinu, dimenzije 78 × 72.5 × 24.2 mm

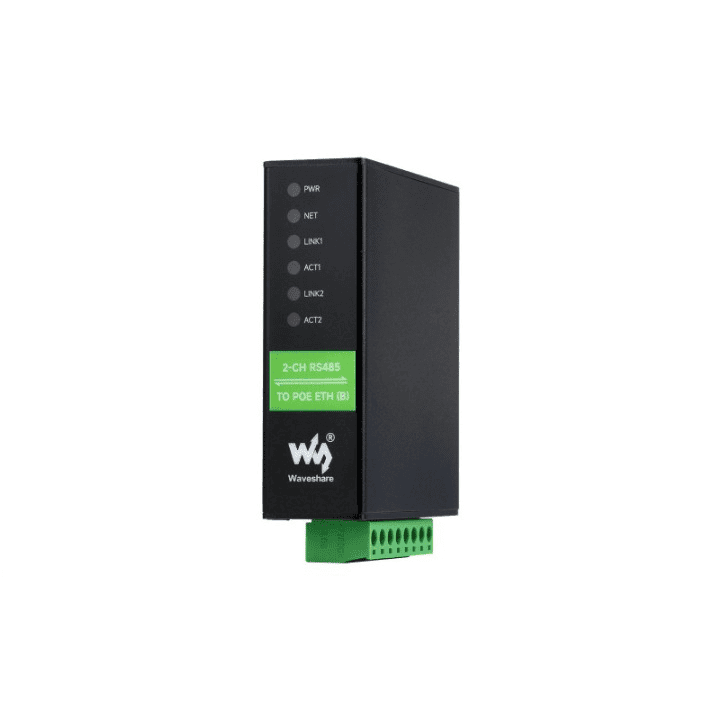

Waveshare 2-CH RS485 TO ETH (B) je industrijski serijski server i IoT prolaz sa dva RS485 kanala. Oba kanala rade istovremeno i potpuno nezavisno, bez međusobnog uticaja, pa se jednim uređajem opslužuju dve odvojene RS485 linije — na primer merna oprema u dva različita dela postrojenja.

Uređaj objedinjuje više funkcija: serijski server, Modbus prolaz, MQTT prolaz, pretvaranje RS485 podataka u JSON i mrežni svič. Za nadzor postojećih instalacija najvažnija je pretvorba Modbus RTU u Modbus TCP, kojom se merna oprema priključuje na SCADA sistem preko obične mreže, bez zamene uređaja na terenu.

Kao MQTT prolaz, uređaj šalje podatke na server po MQTT protokolu, a prikupljene Modbus RTU i nestandardne serijske podatke sam pretvara u JSON i pakuje u MQTT poruku. Podržani su Modbus RTU, brojila po standardu 645 u verzijama 97 i 07 i razni nestandardni RS485 protokoli, uz slanje preko MQTT, HTTP POST ili HTTP GET protokola. Ugrađena je i funkcija prozivanja više nadređenih uređaja, kod koje se svaki mrežni uređaj prepoznaje i posebno opslužuje.

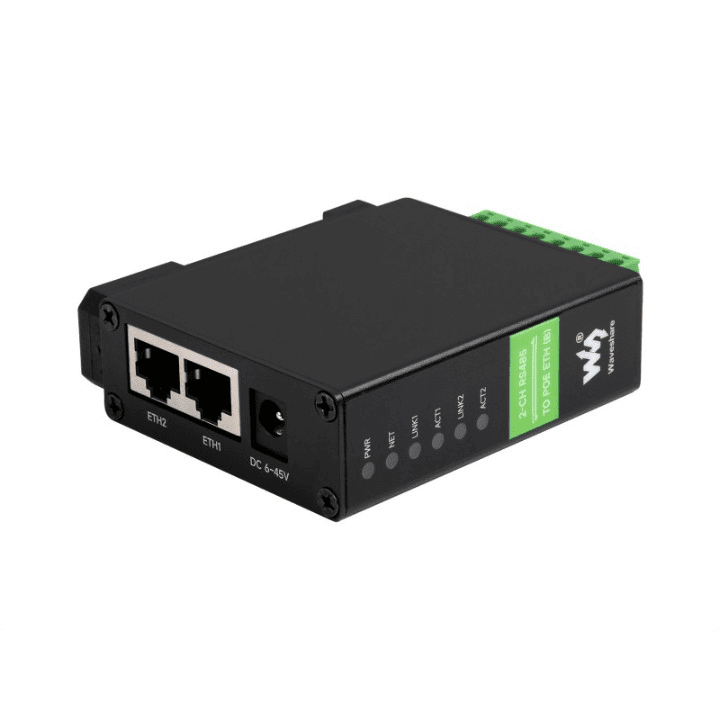

Dva Ethernet priključka rade i kao mrežni svič — jedan služi za mrežnu komunikaciju, drugi za povezivanje sledeće jedinice ili drugog uređaja u nizu. Proizvođač navodi da se u niz može vezati do osam jedinica, uz napomenu da svaka mora imati sopstveno napajanje; radna struja jedinice je do 150 mA pri 12 V.

Zaštita je izvedena na više nivoa: galvansko odvajanje napajanja i signala, prenaponska zaštita mrežnih priključaka od 2 kV, TVS elementi protiv udarnih i prelaznih napona, kao i samoobnovljivi osigurač i zaštitna dioda protiv prekomerne struje i napona. Kućište je od aluminijumske legure, peskareno i anodizirano, sa nosačem za DIN šinu.

Napajanje je moguće na dva načina — preko zavrtnjnih stezaljki ili preko DC priključka spoljnog prečnika 5.5 mm i unutrašnjeg 2.1 mm — u opsegu od 6 do 40 V DC. Podešavanje se obavlja preko veb pregledača ili programa na računaru, uz podršku za DHCP, DNS i NTP protokol.

Tehničke karakteristike

• Proizvođač: Waveshare
• Model: 2-CH RS485 TO ETH (B)
• Kataloški broj: 24962
• Tip proizvoda: industrijski serijski server, Modbus i MQTT prolaz
• Osnovna funkcija: dvosmerni transparentni prenos između RS485 i Ethernet mreže
• Serijski priključci: 2 × RS485, galvanski odvojeni
• Rad kanala: nezavisan, istovremeni prijem i slanje po oba kanala
• Mrežni priključci: 2 × RJ45, 10/100 Mb/s sa automatskim usklađivanjem
• Prenaponska zaštita mrežnih priključaka: 2 kV
• Funkcija mrežnog sviča: podržana
• Vezivanje u niz: do 8 jedinica, uz zasebno napajanje svake
• Radna struja: do 150 mA pri 12 V
• Galvansko odvajanje: napajanja i signala
• Brzina serijskog prenosa: 300–115200 b/s
• Bit parnosti: bez, neparna, parna, mark, space
• Broj bita podataka: 5–9
• Podržani protokoli: Ethernet, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
• Radni režimi: TCP Server, TCP Client (uz istovremeni rad kao server), UDP, UDP multicast
• Broj TCP veza: do 30 u režimu TCP servera; do 7 odredišnih IP adresa u režimu klijenta
• Modbus prolaz: pretvaranje Modbus RTU u Modbus TCP
• MQTT prolaz: slanje podataka na MQTT server
• Pretvaranje u JSON: podržano, uz slanje preko MQTT, HTTP POST i HTTP GET protokola
• Podržani protokoli prikupljanja: Modbus RTU, brojila po standardu 645 (verzije 97 i 07), nestandardni RS485 protokoli
• Prozivanje više nadređenih uređaja: podržano
• Registracioni i pulsni paketi: podesivi od strane korisnika
• NTP protokol: podržan, za preuzimanje mrežnog vremena
• Podešavanje: veb pregledač i program na računaru
• Virtuelni serijski priključak: podržan (VCOM)
• Napajanje: 6–40 V DC preko zavrtnjnih stezaljki ili DC priključka 5.5/2.1 mm
• Zaštita: TVS elementi, samoobnovljivi osigurač i zaštitna dioda
• Materijal kućišta: aluminijumska legura, peskarena i anodizirana
• Montaža: na DIN šinu
• Radna temperatura: −40 °C do 85 °C
• Radna vlažnost: 5–95% relativne vlažnosti
• Dimenzije: 78 × 72.5 × 24.2 mm

Sadržaj isporuke

• 1 × serijski server Waveshare 2-CH RS485 TO ETH (B)

Primena

• Prikupljanje podataka sa RS485 uređaja u industrijskim postrojenjima
• Opsluživanje dve odvojene RS485 linije jednim uređajem
• Daljinsko očitavanje brojila električne energije, vode i gasa
• Nadzor solarnih invertora i sistema za proizvodnju energije
• Povezivanje Modbus RTU opreme na SCADA i nadzorni softver
• IoT prolaz ka oblaku preko MQTT i HTTP protokola
• Daljinski nadzor i programiranje PLC uređaja
• Sistemi kontrole pristupa i tehničke zaštite
• Automatizacija zgrada i upravljanje instalacijama
• Nadzor mernih instrumenata i pretvarača

Napajanje nije u obimu isporuke — uređaj se napaja naponom 6–40 V DC preko zavrtnjnih stezaljki ili DC priključka. Na svaki RS485 kanal može se povezati više uređaja, uz poštovanje polariteta A i B linija, a kod dužih linija može biti potreban završni otpornik od 120 Ω. Pri vezivanju više jedinica u niz preko mrežnih priključaka, svaka jedinica mora imati sopstveno napajanje.
