ESP32-S3 Touch LCD razvojna ploča 7” 1024×600 WiFi, Bluetooth, CAN, RS485

Waveshare ESP32-S3-Touch-LCD-7B razvojna ploča sa 7” kapacitivnim IPS touch ekranom 1024×600, WiFi, Bluetooth, CAN, RS485 i LVGL podrškom

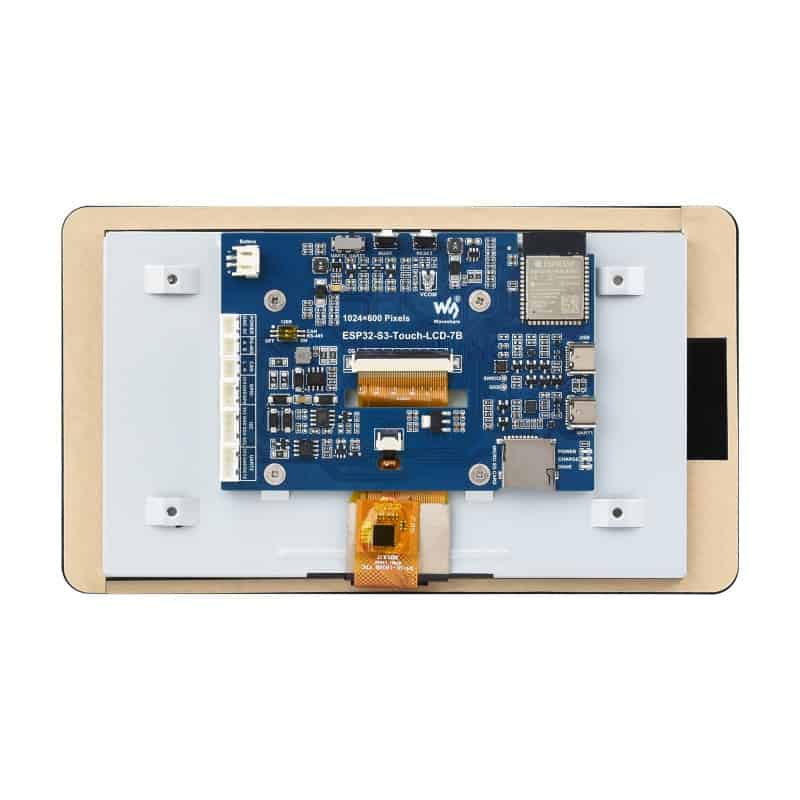

Waveshare ESP32-S3-Touch-LCD-7B je razvojna ploča visokih performansi sa integrisanim 7-inčnim kapacitivnim touch LCD ekranom, namenjena za izradu HMI panela, IoT kontrolera, smart home interfejsa, industrijskih komandnih ekrana, mernih terminala i različitih embedded aplikacija. Uređaj kombinuje ESP32-S3 mikrokontroler, veliki displej, touch kontrolu, bežičnu komunikaciju i više industrijski korisnih interfejsa na jednoj ploči.

Ploču pokreće ESP32-S3-WROOM-1-N16R8 modul sa Xtensa 32-bit LX7 dual-core procesorom frekvencije do 240MHz. Onboard memorija uključuje 16MB Flash i 8MB PSRAM, što je važno za rad grafičkih interfejsa, LVGL projekata, lokalne logike, prikaza podataka i IoT aplikacija. Waveshare posebno ističe da ploča omogućava glatko izvršavanje GUI programa kao što je LVGL.

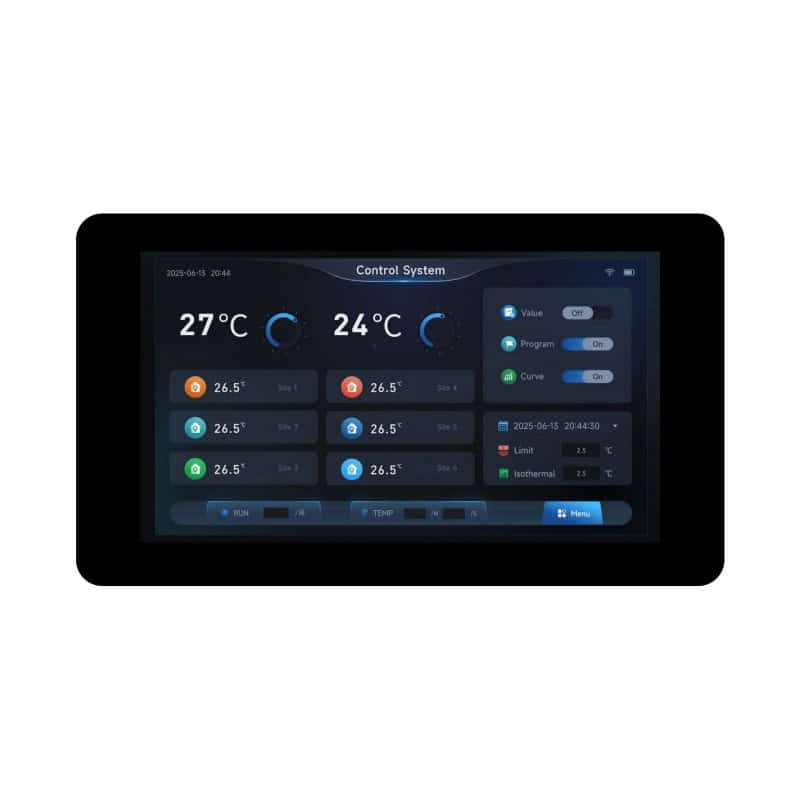

Ekran rezolucije 1024 × 600 koristi IPS panel sa prikazom 65K boja, uglom gledanja 170° i osvetljenjem 235cd/m². Touch verzija koristi kapacitivni panel od kaljenog stakla sa podrškom za 5-point touch, što ga čini pogodnim za moderne korisničke interfejse, menije, kontrolne table i vizuelne aplikacije.

Ključne karakteristike

• ESP32-S3 razvojna ploča sa integrisanim 7” LCD ekranom
• Kapacitivni touch panel sa podrškom za 5 tačaka dodira
• Rezolucija ekrana 1024 × 600 piksela
• IPS panel, 65K boja, ugao gledanja 170°
• Xtensa 32-bit LX7 dual-core procesor do 240MHz
• ESP32-S3-WROOM-1-N16R8 modul
• 16MB Flash memorije i 8MB PSRAM
• Podrška za 2.4GHz Wi-Fi 802.11 b/g/n i Bluetooth 5 LE
• Onboard antena za bežičnu komunikaciju
• CAN, RS485, I2C i USB komunikacioni interfejsi
• TF card slot za dodatno skladištenje podataka
• USB Type-C napajanje od 5V
• Podrška za podešavanje osvetljenja ekrana i očitavanje napona baterije
• Pogodno za LVGL, HMI, IoT, smart home i embedded projekte

Tehničke karakteristike

• Proizvođač: Waveshare
• Model: ESP32-S3-Touch-LCD-7B
• SKU: 31726
• Tip proizvoda: ESP32-S3 razvojna ploča sa 7” touch LCD ekranom
• MCU modul: ESP32-S3-WROOM-1-N16R8
• Procesor: Xtensa 32-bit LX7 dual-core procesor
• Maksimalna frekvencija procesora: Do 240MHz
• Interna memorija ESP32-S3: 512KB SRAM i 384KB ROM, prema Waveshare opisu funkcija
• Flash memorija: 16MB Flash
• PSRAM: 8MB PSRAM
• Wi-Fi: 2.4GHz Wi-Fi 802.11 b/g/n
• Bluetooth: Bluetooth 5 LE
• Antena: Onboard antena
• Dijagonala ekrana: 7 inča
• Tip panela: IPS
• Broj boja: 65K boja
• Interfejs displeja: RGB
• Ugao gledanja: 170°
• Osvetljenje ekrana: 235cd/m²
• Touch kontrola: Kapacitivni touch preko I2C interfejsa
• Broj dodirnih tačaka: 5-point touch
• Touch panel: Kaljeno staklo
• Glavni komunikacioni interfejsi: CAN, RS485, I2C i USB
• USB portovi: USB Type-C port i USB to UART Type-C port, prema Waveshare opisu onboard resursa
• Memorijska kartica: TF card slot
• Napajanje: Type-C 5V
• Potrošnja: 5V 350mA prema Waveshare specifikaciji
• Baterijski priključak: PH2.0 priključak za 3.7V jednoćelijsku litijumsku bateriju
• Punjenje baterije: CS8501 charge/discharge IC, fabrička struja punjenja 580mA prema Waveshare dokumentaciji
• LED indikatori: POWER, CHARGE i DONE indikatori
• Tasteri: BOOT i RESET
• CAN funkcija: Prenos, prijem, analiza, akvizicija i monitoring CAN bus mreža prema Waveshare opisu interfejsa
• RS485 funkcija: Onboard RS485 interfejs za direktnu komunikaciju sa uređajima
• I2C pinovi: GPIO8 SDA i GPIO9 SCL prema Waveshare dokumentaciji
• Radna temperatura: 0°C do 65°C
• Dimenzije touch verzije: 192.96 × 110.76mm
• Dimenzije verzije bez touch panela: 164 × 97mm
• Podržani razvojni okviri: Arduino i ESP-IDF, prema dostupnim Waveshare sekcijama dokumentacije
• GUI primena: LVGL i slični grafički interfejsi za embedded uređaje
• Napomena: Ovo je razvojna ploča namenjena programiranju i integraciji u projekte. Za finalni uređaj potrebno je obezbediti odgovarajuće kućište, napajanje, zaštitu konektora i softversku konfiguraciju prema izabranoj aplikaciji.
• ESP32-S3-Touch-LCD-7B je dobar izbor kada je potreban veliki touch ekran sa ESP32-S3 platformom i ugrađenim komunikacionim interfejsima. Kombinacija 7” displeja, Wi-Fi/Bluetooth veze, CAN i RS485 interfejsa omogućava izradu pametnih kontrolera, lokalnih komandnih panela i HMI rešenja bez dodatne glavne kontrolne ploče.
• Za razvoj grafičkog interfejsa preporučuje se korišćenje LVGL biblioteke i Waveshare primera za Arduino ili ESP-IDF. Kod projekata sa baterijom treba uzeti u obzir potrošnju ekrana, podešavanje pozadinskog osvetljenja i radni režim uređaja, jer veliki LCD značajno utiče na autonomiju.
• Link ka zvaničnoj dokumentaciji proizvođača:
• Waveshare ESP32-S3-Touch-LCD-7B Wiki

Primena

• Waveshare ESP32-S3-Touch-LCD-7B koristi se za razvoj HMI panela, pametnih kontrolnih tabli, IoT displeja, kućne automatizacije, industrijskih upravljačkih interfejsa, terminala za merenje i nadzor, kontrolu senzora, prikaz podataka, CAN/RS485 komunikacione projekte, ESP32 GUI aplikacije, LVGL interfejse i prototipove uređaja sa velikim ekranom osetljivim na dodir.
