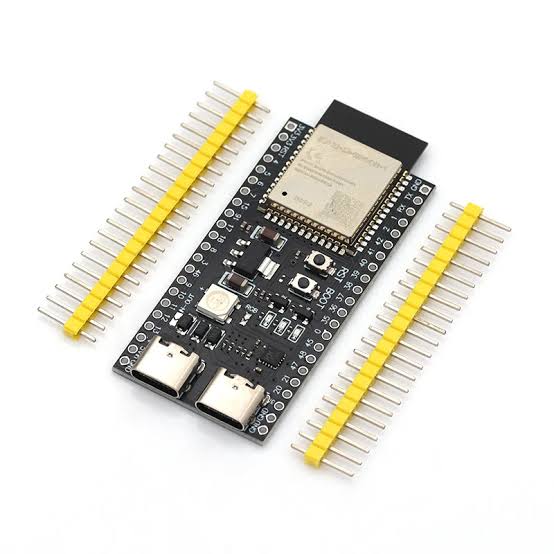

ESP32-S3 N16R8 WiFi Bluetooth modul, dual-core 240MHz, 16MB Flash, 8MB PSRAM

ESP32-S3 N16R8 razvojni modul sa 16MB Flash memorije, 8MB PSRAM, WiFi, Bluetooth 5 LE i dual-core LX7 procesorom, 2.4GHz Wi-Fi 802.11 b/g/n

ESP32-S3 N16R8 je snažan ESP32-S3 modul namenjen za razvoj IoT uređaja, pametnih kontrolera, HMI panela, senzorskih sistema, bežične komunikacije, automatizacije, embedded projekata i aplikacija koje zahtevaju više memorije za grafiku, obradu podataka ili kompleksniji firmware. Oznaka N16R8 označava konfiguraciju sa 16MB Flash memorije i 8MB PSRAM, što je značajno više u odnosu na osnovne ESP32-S3 module.

Modul koristi ESP32-S3 mikrokontroler sa Xtensa 32-bit LX7 dual-core procesorom, radnom frekvencijom do 240MHz, podrškom za 2.4GHz Wi-Fi i Bluetooth 5 LE. Zahvaljujući kombinaciji većeg Flash prostora i PSRAM memorije, pogodan je za projekte sa LVGL grafičkim interfejsima, web serverima, OTA nadogradnjama, lokalnim logovanjem podataka, kamerama, touch displejima i složenijim IoT aplikacijama.

ESP32-S3 platforma je posebno interesantna za moderne embedded projekte jer podržava USB funkcije, veći broj periferija, rad sa senzorima, ekranima, komunikacionim modulima i različitim protokolima. Verzija N16R8 je dobar izbor kada osnovni moduli sa manje memorije nisu dovoljni za stabilan rad aplikacije ili kada projekat zahteva veći prostor za firmware, fajlove, fontove, slike i radnu memoriju.

Ključne karakteristike

• ESP32-S3 modul u N16R8 memorijskoj konfiguraciji
• 16MB Flash memorije za firmware, fajlove i OTA nadogradnje
• 8MB Octal SPI PSRAM za grafiku, buffere i zahtevnije aplikacije
• Xtensa 32-bit LX7 dual-core procesor do 240MHz
• Podrška za 2.4GHz Wi-Fi 802.11 b/g/n
• Bluetooth 5 LE podrška
• Pogodan za IoT, smart home, HMI, LVGL, senzorske i industrijske projekte
• Dobar izbor za razvojne ploče sa ekranom, kamerom, web serverom ili većim firmware-om
• Kompatibilan sa ESP-IDF i Arduino razvojnim okruženjem, zavisno od konkretne ploče
• Veća memorija u odnosu na standardne N8 ili N8R2 ESP32-S3 module

Tehničke karakteristike

• Naziv / oznaka: ESP32-S3 N16R8
• Tip proizvoda: ESP32-S3 WiFi/Bluetooth modul ili razvojna ploča, zavisno od konkretne izvedbe
• Tipična oznaka modula: ESP32-S3-WROOM-1-N16R8 ili ESP32-S3-WROOM-1U-N16R8, zavisno od antene
• Značenje oznake N16R8: N16 = 16MB Flash, R8 = 8MB PSRAM
• Procesor: Xtensa 32-bit LX7 dual-core
• Maksimalna frekvencija procesora: Do 240MHz
• Flash memorija: 16MB Quad SPI Flash, prema Espressif oznaci ESP32-S3-WROOM-1-N16R8
• PSRAM: 8MB Octal SPI PSRAM
• Interni SRAM: 512KB SRAM, prema ESP32-S3 specifikaciji
• ROM: 384KB ROM, prema ESP32-S3 specifikaciji
• WiFi: 2.4GHz Wi-Fi 802.11 b/g/n
• Bluetooth: Bluetooth 5 LE
• Antena kod WROOM-1: Integrisana PCB antena
• Antena kod WROOM-1U: U.FL / IPEX konektor za spoljašnju antenu
• USB podrška: USB funkcije zavise od konkretne razvojne ploče i izvedenih pinova ESP32-S3 modula
• Radni temperaturni opseg modula N16R8: -40°C do +65°C za ESP32-S3-WROOM-1-N16R8 prema Espressif tabeli varijanti
• Razvojna okruženja: ESP-IDF, Arduino Core for ESP32, PlatformIO i druga okruženja koja podržavaju ESP32-S3
• Tipične aplikacije: IoT uređaji, HMI paneli, LVGL GUI, web serveri, WiFi senzori, BLE uređaji, smart home kontroleri, kamere, displeji i automatizacija
• Prednost N16R8 verzije: Veći Flash i PSRAM prostor u odnosu na osnovne ESP32-S3 verzije, pogodno za zahtevnije firmware i grafičke aplikacije
• Napomena: Tačan pinout, USB konektor, regulator napona, tasteri, dimenzije i broj dostupnih GPIO pinova zavise od konkretne razvojne ploče na kojoj je ESP32-S3 N16R8 ugrađen.
• ESP32-S3 N16R8 je posebno dobar izbor za projekte sa displejem, grafičkim interfejsom, većim brojem biblioteka ili potrebom za radnom memorijom. Kod LVGL aplikacija, kamera, lokalnog web interfejsa i kompleksnijeg firmware-a, dodatnih 8MB PSRAM-a i 16MB Flash-a može značajno olakšati razvoj u odnosu na manje ESP32-S3 varijante.

Primena

• ESP32-S3 N16R8 koristi se za razvoj pametnih uređaja, IoT kontrolera, HMI panela, LVGL displej interfejsa, touch ekrana, senzorskih čvorova, WiFi/Bluetooth gateway uređaja, web servera, uređaja sa OTA nadogradnjom, sistema za prikupljanje podataka, pametnih prekidača, kontrolera rasvete, automatizacije, robotike, edukativnih projekata i naprednih embedded aplikacija.
