Kabl zakopan u zidu, snop provodnika u razvodnom ormanu ili mrežna veza koja “ne radi kako treba” – u sva tri slučaja problem je isti: potrebno je nešto što se ne vidi golim okom da postane vidljivo i merljivo. Tragači i testeri kablova rešavaju upravo to, ali dve reči u nazivu opisuju dve različite funkcije koje vredi razlikovati pre kupovine.
Tragač ili tester – dve različite funkcije
Iako se često prodaju kao kombinovani uređaj, traganje i testiranje su suštinski različite operacije:

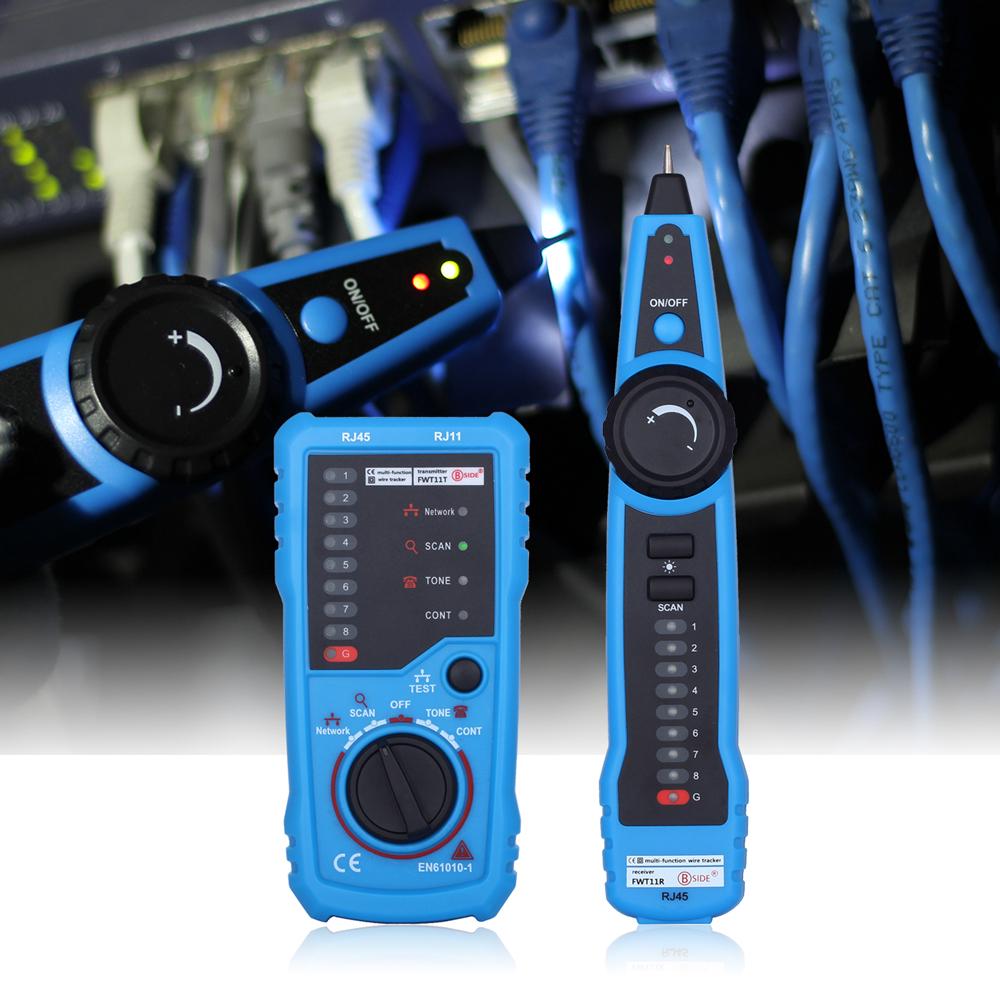

Tragač kablova (cable locator) – koristi se za detekciju i praćenje kablova koji su sakriveni unutar zidova, plafona, podova ili čak u zemlji, bez potrebe za fizičkim pristupom. Predajnik ubacuje visokofrekventni signal u kabl, a prijemnik ga detektuje kroz zid ili izolaciju, omogućavajući precizno praćenje trase kabla.
Tester kablova – proverava da li je kabl ispravno oženičen i funkcionalan – detektuje prekide, kratke spojeve, ukrštene parice i mapira raspored pinova (pin-to-pin), bez potrebe da se prati fizička trasa kabla.
Ako vam treba da pronađete gde tačno kabl prolazi kroz zid, potreban vam je tragač. Ako vam treba da proverite da li je već postavljen kabl ispravno povezan, potreban vam je tester. Mnogi kombinovani uređaji rade oboje, ali vredi znati koju funkciju realno koristite pre kupovine.
Kako radi tragač kablova
Tragač kablova radi na principu visokofrekventnog generatora tona koji modulira signal na test kablu, uz visoko osetljiv induktivni prijemnik koji detektuje taj signal kroz zid ili izolaciju – kod kvalitetnih modela i do 15 cm dubine unutar zida, ili do nekoliko kilometara duž same trase kabla. Ova funkcija je posebno korisna pri instalaciji mreže i telekomunikacija, gde je potrebno tačno locirati postojeći kabl pre bušenja zida ili povezivanja na tačnu tačku u razvodnom ormanu.
Šta tester mrežnih kablova proverava
Tester mrežnih kablova mapira raspored pinova i proverava kontinuitet svake parice provodnika, otkrivajući prekide, kratke spojeve i ukrštanja koja bi inače uzrokovala nestabilnu ili nefunkcionalnu mrežnu vezu. Kvalitetni modeli podržavaju više tipova konektora i kablova u jednom uređaju – RJ45 i RJ11 (mrežni i telefonski), koaksijalne, pa i USB kablove – što ga čini praktičnim univerzalnim alatom za telekomunikacione i mrežne instalacije.
TDR reflektometar – kada vam treba precizna lokacija kvara
Za razliku od osnovnog testera koji samo potvrđuje da li je kabl ispravan ili ne, TDR (Time Domain Reflectometer) ide korak dalje – koristi metodu reflektometrije u vremenskom domenu da precizno lociira tačnu udaljenost do prekida, kratkog spoja ili lošeg spoja duž samog kabla. Ovo je ključna funkcija kod dužih kablovskih instalacija (energetski kablovi, duge mrežne trase) gde bi ručno traženje mesta kvara duž stotina metara kabla bilo nepraktično ili nemoguće.
Dodatne funkcije koje olakšavaju terenski rad
NCV (detekcija napona bez kontakta) – bezbedno potvrđuje prisustvo napona pre nego što se pristupi kablu, slično funkciji kod testera napona
Indikacija polariteta – korisno za telefonske linije i DC sisteme gde je pravilan polaritet bitan
Domet praćenja i mapiranja – proverite deklarisani domet (od par stotina metara do nekoliko kilometara) prema veličini objekta ili instalacije na kojoj radite
Za koga je koji tip
Instalaterima mreže i telekomunikacija koji rade nove instalacije, kombinovan uređaj sa funkcijom tragača i osnovnim testiranjem pokriva veliku većinu svakodnevnog rada. Serviserima koji dijagnostikuju probleme na postojećim, dužim kablovskim trasama (energetski kablovi, duge mrežne veze), TDR reflektometar štedi sate potencijalnog fizičkog traženja kvara. Za rad sa optičkim kablovima, potreban je poseban tragač i tester fiber optičkih kablova, pošto standardni tragači i testeri rade isključivo sa bakarnim provodnicima.
Zaključak
Izbor tragača ili testera kablova svodi se na to da li vam je potrebno lociranje fizičke trase kabla, provera ispravnosti ožičenja, ili precizna lokacija kvara na dužoj trasi – tri različite potrebe koje ne rešava nužno isti, najosnovniji uređaj.
Da li mi treba tragač ili tester kablova? Zavisi od problema koji rešavate – ako treba da pronađete gde tačno kabl prolazi kroz zid ili pod, treba vam tragač. Ako treba da proverite da li je već postavljen kabl ispravno povezan, treba vam tester. Kombinovani uređaji rade oboje.
Koliko duboko tragač kablova može da detektuje kabl u zidu? Zavisi od modela, ali kvalitetni tragači obično detektuju kablove do oko 15 cm dubine unutar zida, dok se praćenje duž same trase kabla može protezati i na nekoliko kilometara u zavisnosti od tipa kabla i signala.
Šta je TDR i kada mi je potreban? TDR (Time Domain Reflectometer) precizno lociira tačnu udaljenost do prekida ili kvara duž kabla, koristeći metodu reflektometrije u vremenskom domenu. Potreban je pre svega kod dužih kablovskih trasa gde bi ručno traženje mesta kvara bilo nepraktično.
Da li standardni tester kablova radi i sa optičkim (fiber) kablovima? Ne – standardni tragači i testeri rade isključivo sa bakarnim provodnicima. Za optičke kablove potreban je poseban tragač/tester fiber optičkih kablova, koji koristi potpuno drugačiji princip (vizuelnu identifikaciju i lokalizaciju defekata u vlaknu).
