Optički kabl ne provodi struju, pa se testeri za bakarne provodnike (kontinuitet, otpor, napon) na njemu jednostavno ne primenjuju. Umesto toga, dijagnostika optičkih vlakana radi sa svetlošću – merenjem njenog slabljenja, vizuelnim praćenjem laserskog zraka ili preciznim mapiranjem refleksija duž kabla. Tri skraćenice – OTDR, OPM i VFL – opisuju tri različita pristupa tom problemu, i retko vam je potrebno sve tri odjednom.
Zašto optički kabl zahteva potpuno drugačije testere
Za razliku od bakarnih provodnika koje testiramo električnim signalom, tragači i testeri bakarnih kablova rade na principu kontinuiteta i otpora – kod optičkih vlakana ovaj pristup jednostavno ne postoji, jer se podaci prenose svetlošću kroz stakleno ili plastično vlakno. Zato dijagnostika optičkih kablova zahteva instrumente koji rade sa svetlosnim signalima – merenjem njegove snage, slabljenja ili vizuelnim praćenjem.
OPM (optički merač snage) – osnovno merenje
OPM (Optical Power Meter) meri nivo optičke snage u kablu, izražen u dBm, na različitim talasnim dužinama (tipično 850, 1300, 1310, 1490 i 1550 nm). Ovo je osnovno merenje koje potvrđuje da li signal uopšte stiže do kraja veze sa prihvatljivim gubitkom, i predstavlja polaznu tačku svake dijagnostike optičke veze – bez obzira koliko je napredna ostala oprema koju koristite.
VFL (vizuelni detektor grešaka) – brzo pronalaženje golim okom

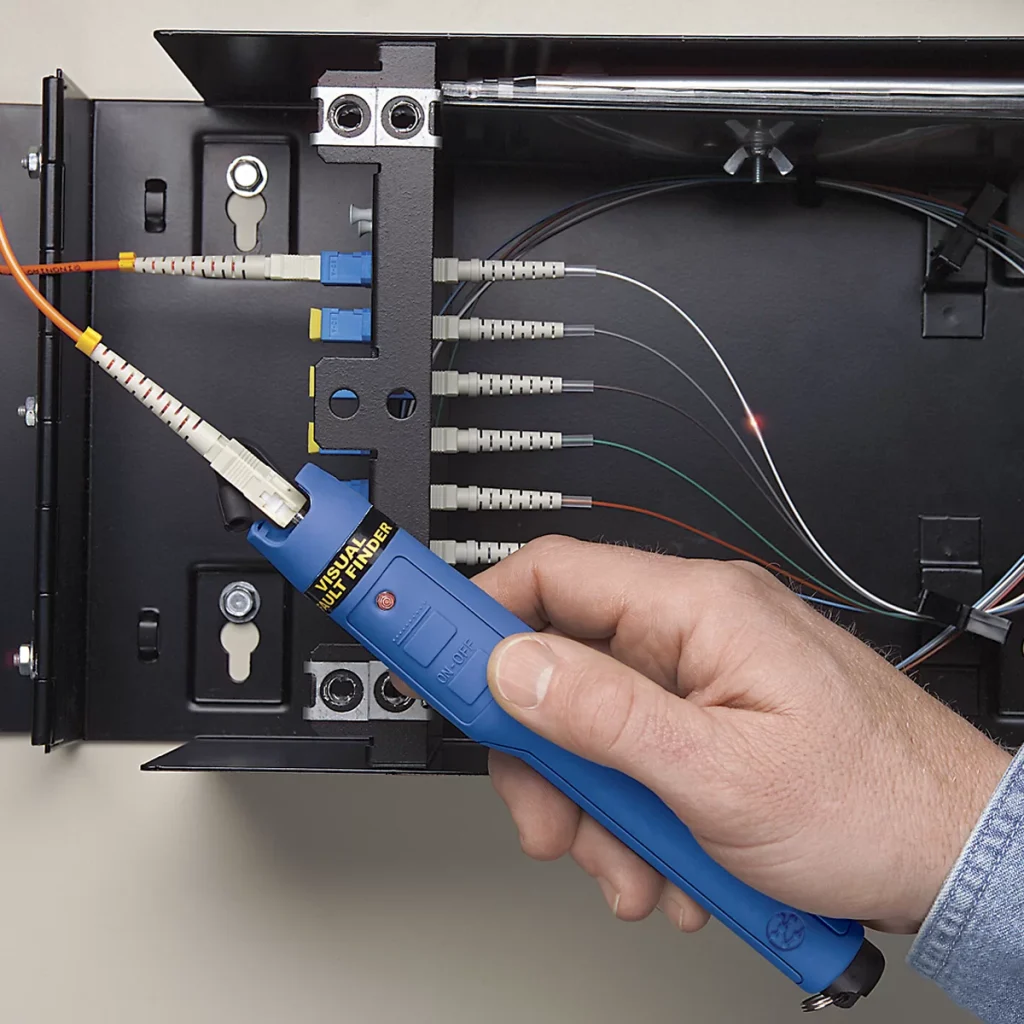

VFL (Visual Fault Locator) ubacuje vidljiv crveni laser u vlakno, koji kroz tanju plastičnu oblogu postaje vidljiv golim okom tačno na mestu prekida, oštrog savijanja ili loše urađenog spoja. Ovo je brz i jednostavan način da se vizuelno locira očigledan problem bez potrebe za skupljom opremom – idealno za brzu terensku proveru pre nego što posegnete za preciznijim (i skupljim) instrumentima.
OTDR – precizna dijagnostika na velikim distancama

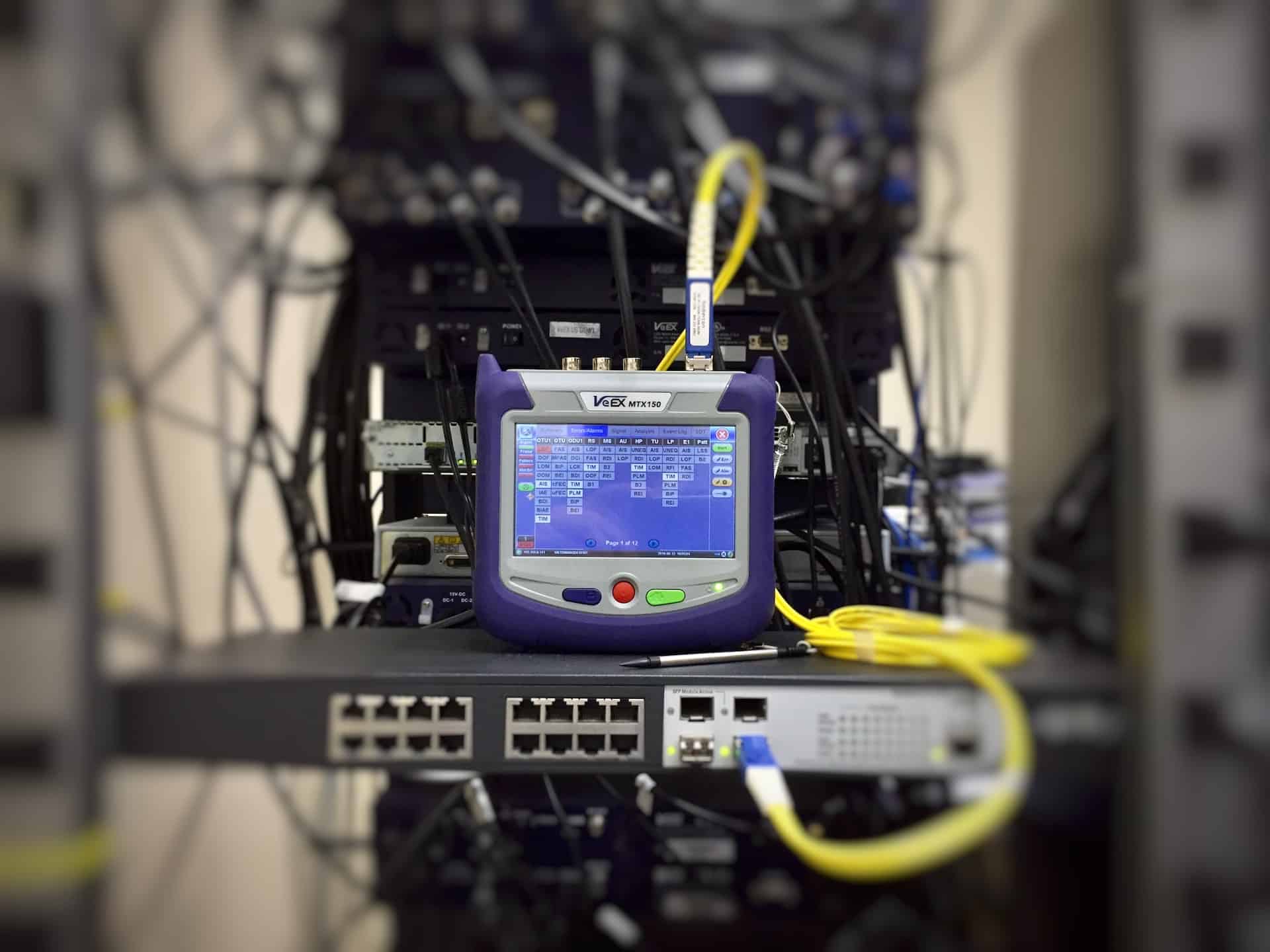

OTDR (Optical Time Domain Reflectometer) predstavlja najnapredniji nivo dijagnostike – šalje svetlosni impuls kroz vlakno i analizira refleksije koje se vraćaju, mapirajući celu dužinu kabla i precizno lociranje svakog prekida, spoja, savijanja ili gubitka duž trase, na daljinama i do 150 km kod naprednijih modela. Ovo je neophodan alat za FTTH instalacije, telekom infrastrukturu i data centre, gde fizička provera cele trase kabla jednostavno nije izvodljiva.
Konektori – FC, SC, ST i APC/UPC
Testeri optičkih kablova moraju biti kompatibilni sa konektorima koje koristite – najčešći tipovi su FC, SC i ST, dok APC i UPC opisuju vrstu poliranja završetka konektora (APC ima kosinu koja dodatno smanjuje refleksije, važno kod preciznih OTDR merenja). Pre kupovine, proverite da konektori na testeru odgovaraju konektorima na vašoj opremi i patch kablovima, ili planirajte dodatne adaptere.
Kombinovani multifunkcionalni testeri
Noviji modeli sve češće kombinuju OTDR, OPM, VFL, izvor lasera, pa čak i testiranje bakarnih mrežnih kablova i PoE analizu u jednom uređaju. Ovakvo rešenje značajno smanjuje potrebu za nošenjem više odvojenih instrumenata na terenu, što je posebno korisno tehničarima koji rade i sa optičkim i sa bakarnim delom iste mrežne infrastrukture (na primer, FTTH instalacije koje se na krajnjoj tački spajaju sa Ethernet opremom).
Za koga je koji nivo
Instalaterima koji rade osnovno povezivanje i brzu terensku proveru, VFL i osnovni OPM su dovoljni za veliku većinu situacija. Telekom inženjerima, FTTH instalaterima i tehničarima u data centrima, OTDR sa dovoljnim dometom za dužinu vaše mreže je neophodan alat za profesionalnu dijagnostiku i dokumentovanje stanja instalacije. Za tehničare koji rade i sa optičkim i sa bakarnim mrežama, kombinovani multifunkcionalni tester štedi prostor u torbi i novac u odnosu na kupovinu nekoliko odvojenih uređaja.
Kako se koristi tester fiber optičkih kablova
Osnovni koraci zavise od toga koju funkciju koristite, ali princip je sličan kod sve tri: prvo očistite konektore na kablu i na samom instrumentu (i najmanja prljavština ili prašina na optičkom kontaktu unosi grešku u merenje ili oštećuje sam konektor), zatim povežite odgovarajući konektor (FC/SC/ST) na test port uređaja. Kod VFL testiranja, uključite laser i vizuelno pratite vlakno – mesto prekida ili oštrog savijanja pokazaće se kao tačka gde crvena svetlost “curi” kroz oblogu kabla. Kod OPM merenja, potrebno je prvo izmeriti referentnu vrednost na izvoru signala, a zatim uporediti sa vrednošću na drugom kraju veze da biste dobili stvarni gubitak na trasi. Kod OTDR merenja, unesite osnovne parametre (talasnu dužinu, indeks prelamanja vlakna, opseg merenja) pre pokretanja testa – uređaj zatim automatski prikazuje grafik refleksija duž cele trase, sa označenim tačkama gde dolazi do gubitka ili prekida.
Zaključak
Izbor testera fiber optičkih kablova zavisi pre svega od toga koliko duboku dijagnostiku realno radite – brza vizuelna provera (VFL), osnovno merenje snage (OPM), ili precizna analiza cele trase na velikim distancama (OTDR) – ne od toga koji uređaj ima najviše funkcija na papiru.
U Elektroleum ponudi testera fiber optičkih kablova možete pronaći modele renomiranih proizvođača poput Tempo Communications, Noyafa, UNI-T i Voltcraft, od osnovnih OPM/VFL uređaja do naprednih OTDR sistema sa touch ekranom.
Da li mi treba OTDR ili je OPM/VFL dovoljno? Za kratke veze i brzu terensku proveru, OPM i VFL su dovoljni. OTDR postaje neophodan kod dužih trasa (FTTH, telekom infrastruktura) gde treba precizno locirati tačnu udaljenost do prekida ili gubitka duž kabla.
Šta je razlika između APC i UPC poliranja konektora? APC (Angled Physical Contact) ima kosi završetak koji dodatno smanjuje refleksije signala, dok je UPC (Ultra Physical Contact) ravan završetak sa nešto višim nivoom refleksija. APC se koristi tamo gde je potrebna veća preciznost merenja i manje smetnji.
Da li mogu da koristim tester za bakarne kablove na optičkom vlaknu? Ne – optički kabl ne provodi struju, pa testeri kontinuiteta i otpora za bakarne provodnike jednostavno ne rade na optičkim vlaknima. Potreban je poseban tester koji radi sa svetlosnim signalom (OPM, VFL ili OTDR).
Koliki domet OTDR-a mi je potreban? Zavisi od dužine mreže koju testirate – za manje FTTH instalacije, domet od nekoliko kilometara je dovoljan, dok za backbone telekom linkove i veće infrastrukture treba proveriti modele sa dometom do 100+ km.
