Tinol (kalaj žica) deluje kao najjednostavniji deo opreme za lemljenje – ipak, pogrešan izbor legure, prečnika ili fluksa direktno utiče na kvalitet lemnog spoja, koliko lako se radi i da li je vaš proizvod uopšte usklađen sa RoHS propisima. U nastavku objašnjavamo šta realno menja izbor tinola, bez nepotrebnog tehničkog žargona.
Šta je tinol i čemu služi fluks u sredini žice
Tinol je legura na bazi kalaja koja se topi na relativno niskoj temperaturi i pravi trajnu, provodljivu vezu između elektronskih komponenti i provodnika. Većina tinol žica ima fluks jezgro u sredini – hemijsko sredstvo koje čisti površinu metala od oksidacije tokom lemljenja i poboljšava kvašenje, odnosno koliko se rastopljeni kalaj lepo “razliva” po površini koja se lemi. Bez fluksa, čak i kvalitetan tinol teško pravi čist i pouzdan spoj.
Olovni ili bezolovni tinol
Ovo je verovatno najvažnija odluka pri izboru:
Olovni tinol (npr. Sn63/Pb37, Sn60/Pb40) – ima nižu temperaturu topljenja (183–190°C), lakše se radi sa njim, pravi sjajnije i lakše čitljive spojeve, pa ga serviseri i dalje najčešće biraju za popravke. Sn63/Pb37 je eutektička legura – prelazi direktno iz tečnog u čvrsto stanje bez međufaze, što dodatno smanjuje rizik od “hladnih” spojeva.
Bezolovni tinol (npr. SAC305 – Sn96.5/Ag3/Cu0.5) – topi se na višoj temperaturi (217–221°C), zahteva malo više veštine i temperature na lemilici, ali je usklađen sa RoHS direktivom i obavezan za proizvode koji se prodaju kao komercijalna elektronika u EU i mnogim drugim tržištima.
Za servis, popravke i opremu na koju se RoHS ograničenja ne odnose, olovni tinol i dalje ostaje praktičniji izbor. Za profesionalnu proizvodnju i proizvode namenjene tržištu koje zahteva RoHS usklađenost, bezolovni tinol nije opcija već obaveza.
Koji prečnik žice izabrati
Prečnik tinol žice (obično 0.5mm do 2mm) bira se prema veličini spoja koji pravite:
0.5mm – SMD komponente, fine THT spojeve, precizno ručno lemljenje na gusto postavljenim pločama
0.75–1.0mm – opšta namena, najčešći izbor za većinu elektronskih popravki i montaže
1.5–2mm – veći lemni spojevi, deblji provodnici, mehanički zahtevniji radovi gde je potrebna veća količina kalaja po jednom potezu
Tanja žica daje precizniju kontrolu količine kalaja, ali zahteva više poteza za veće spojeve; deblja žica ubrzava rad na većim površinama, ali otežava rad na sitnim komponentama.
Fluks jezgro – tip i procenat
Oznake poput ROL0, ROM1 ili REL0 opisuju osnovu i aktivnost fluksa unutar žice, prema J-STD-004 i EN 61190-1-1: RO je kolofonijum, RE sintetička smola, L niska i M srednja aktivnost, a 0 ili 1 da li fluks sadrži halogenide. Fluks bez halogena ostavlja manje agresivne ostatke i čest je izbor u serijskoj proizvodnji, dok aktivniji ROM1 fluks bolje radi na oksidisanim i teže lemljivim površinama. Procenat fluksa (obično od 1,5 do 3,5 %) određuje koliko fluksa žica sadrži u odnosu na kalaj – previše fluksa ostavlja više ostataka koje treba čistiti, premalo otežava kvašenje na težim površinama.
Šipke ili žica na kalemu

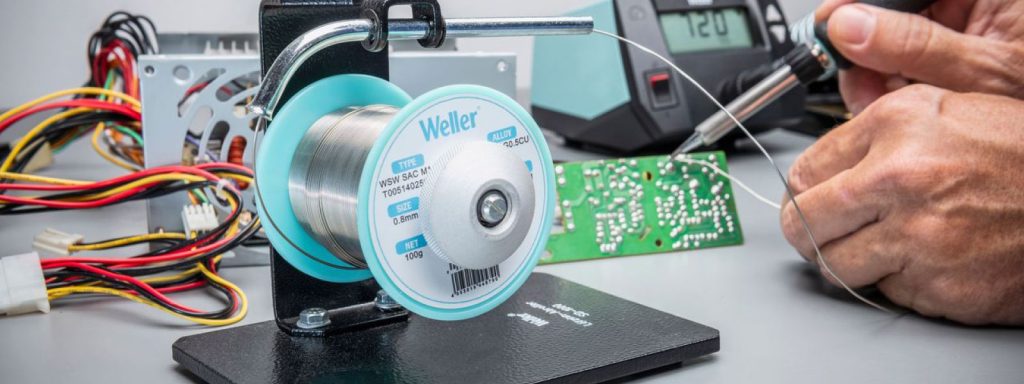

Za ručno lemljenje, tinol žica na kalemu je standard – praktična je, lako se dozira i skladišti. Kalaj u obliku šipki koristi se pre svega u industrijskom i mašinskom lemljenju (na primer, kalajna kupatila i talasno lemljenje), gde se kalaj topi u većim količinama u posebnim uređajima, a ne nanosi ručno lemilicom spoj po spoj.
Poznati proizvođači tinola
Na tržištu dominiraju nekoliko renomiranih brendova, svaki sa svojim specifičnostima u sastavu legure i formulaciji fluksa – Stannol i Elsold kao nemački proizvođači poznati po doslednom kvalitetu, Interflux sa fokusom na specijalizovane fluks formulacije, kao i Kester, dugogodišnji standard u profesionalnoj elektronskoj proizvodnji. Razlike između brendova retko su presudne kod povremenih popravki, ali u profesionalnoj proizvodnji dosledna formulacija fluksa može uticati na stopu grešaka na velikim serijama.
Često postavljana pitanja
Koji tinol je najbolji za lemljenje elektronike?
Za servis i popravke najlakše se radi sa olovnim Sn60Pb40 ili eutektičkim Sn63Pb37 tinolom sa fluksom u jezgru. Za proizvodnju i uređaje koji moraju da budu usklađeni sa RoHS direktivom bira se bezolovna legura, najčešće SAC305 ili Sn99,3Cu0,7.
Koji prečnik tinola je najbolji za štampane ploče?
Za SMD komponente i gusto popunjene ploče koristi se žica od 0,3 do 0,5 mm, a za većinu THT spojeva i opšti rad 0,7 do 1 mm. Žica od 1,5 mm i više namenjena je kablovima, konektorima i masivnijim spojevima.
Da li mi treba dodatni fluks ako tinol ima fluks u jezgru?
Za uobičajene spojeve na čistim površinama fluks iz jezgra je dovoljan. Dodatni fluks pomaže kod SMD prelemljavanja, oksidisanih izvoda, odlemljivanja i rada sa bezolovnim legurama koje se teže razlivaju.
Koja je razlika između tinol žice i kalaja u šipkama?
Tinol žica ima fluks u jezgru i namenjena je ručnom lemljenju lemilicom. Kalaj u šipkama je bez fluksa i koristi se za kalajna kupatila, talasno lemljenje, kalajisanje i limarske radove, uz posebno nanet fluks.
Zaključak
Pravi tinol nije nužno najskuplji, već onaj koji odgovara vašem radu – olovni ili bezolovni prema zahtevima projekta, prečnik prema veličini spojeva koje pravite, i kvalitetan fluks koji odgovara površinama koje lemite. Ove tri odluke utiču na kvalitet spoja mnogo više nego brend na etiketi.
Kako izabrati pravi tinol za lemljenje: olovni, bezolovni, prečnik i fluks
Tinol (kalaj žica) deluje kao najjednostavniji deo opreme za lemljenje – ipak, pogrešan izbor legure, prečnika ili fluksa direktno utiče na kvalitet lemnog spoja, koliko lako se radi i da li je vaš proizvod uopšte usklađen sa RoHS propisima. U nastavku objašnjavamo šta realno menja izbor tinola, bez nepotrebnog tehničkog žargona.
Šta je tinol i čemu služi fluks u sredini žice
Tinol je legura na bazi kalaja koja se topi na relativno niskoj temperaturi i pravi trajnu, provodljivu vezu između elektronskih komponenti i provodnika. Većina tinol žica ima fluks jezgro u sredini – hemijsko sredstvo koje čisti površinu metala od oksidacije tokom lemljenja i poboljšava kvašenje, odnosno koliko se rastopljeni kalaj lepo “razliva” po površini koja se lemi. Bez fluksa, čak i kvalitetan tinol teško pravi čist i pouzdan spoj.
Olovni ili bezolovni tinol
Ovo je verovatno najvažnija odluka pri izboru:
Za servis, popravke i opremu na koju se RoHS ograničenja ne odnose, olovni tinol i dalje ostaje praktičniji izbor. Za profesionalnu proizvodnju i proizvode namenjene tržištu koje zahteva RoHS usklađenost, bezolovni tinol nije opcija već obaveza.
Koji prečnik žice izabrati
Prečnik tinol žice (obično 0.5mm do 2mm) bira se prema veličini spoja koji pravite:
Tanja žica daje precizniju kontrolu količine kalaja, ali zahteva više poteza za veće spojeve; deblja žica ubrzava rad na većim površinama, ali otežava rad na sitnim komponentama.
Fluks jezgro – tip i procenat
Oznake poput ROL0, ROM1 ili REL0 opisuju osnovu i aktivnost fluksa unutar žice, prema J-STD-004 i EN 61190-1-1: RO je kolofonijum, RE sintetička smola, L niska i M srednja aktivnost, a 0 ili 1 da li fluks sadrži halogenide. Fluks bez halogena ostavlja manje agresivne ostatke i čest je izbor u serijskoj proizvodnji, dok aktivniji ROM1 fluks bolje radi na oksidisanim i teže lemljivim površinama. Procenat fluksa (obično od 1,5 do 3,5 %) određuje koliko fluksa žica sadrži u odnosu na kalaj – previše fluksa ostavlja više ostataka koje treba čistiti, premalo otežava kvašenje na težim površinama.

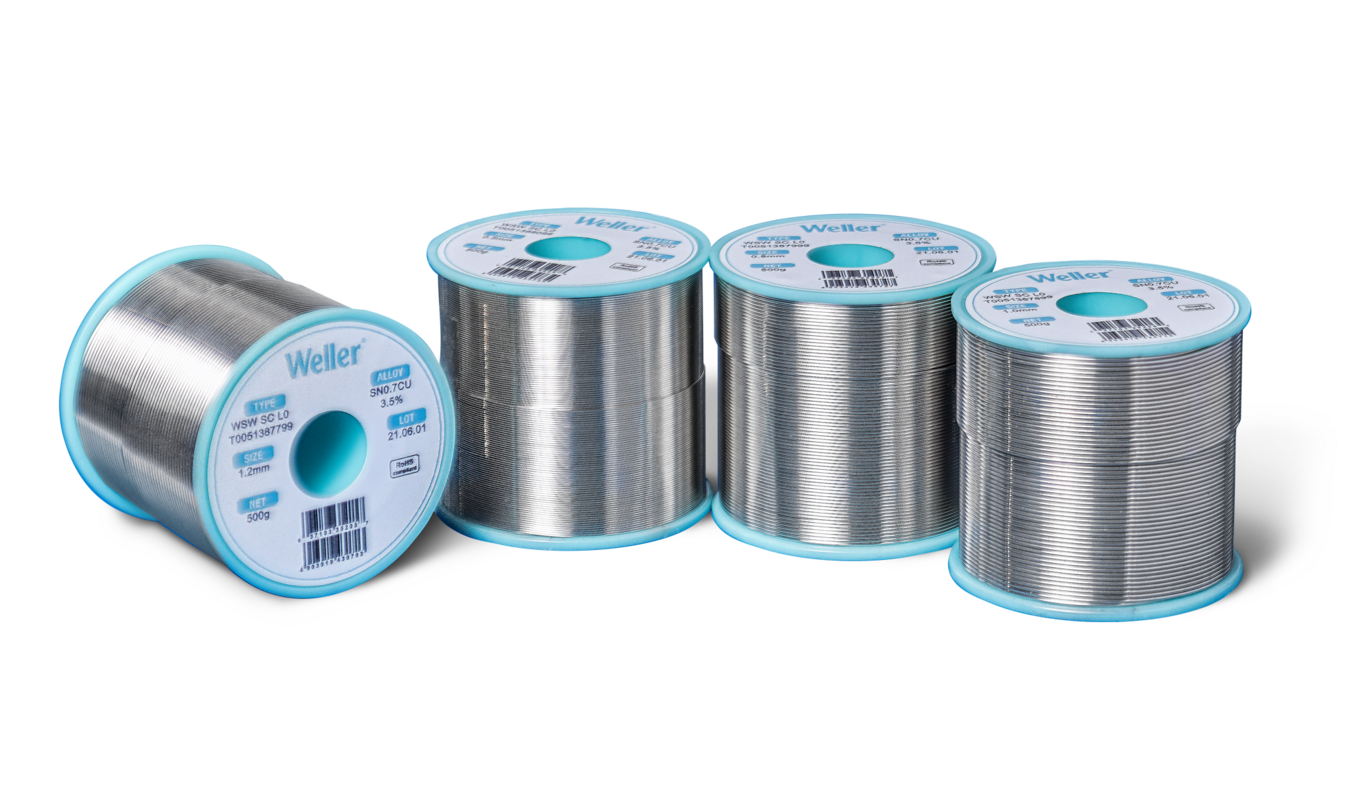

Šipke ili žica na kalemu
Za ručno lemljenje, tinol žica na kalemu je standard – praktična je, lako se dozira i skladišti. Kalaj u obliku šipki koristi se pre svega u industrijskom i mašinskom lemljenju (na primer, kalajna kupatila i talasno lemljenje), gde se kalaj topi u većim količinama u posebnim uređajima, a ne nanosi ručno lemilicom spoj po spoj.
Poznati proizvođači tinola
Na tržištu dominiraju nekoliko renomiranih brendova, svaki sa svojim specifičnostima u sastavu legure i formulaciji fluksa – Stannol i Elsold kao nemački proizvođači poznati po doslednom kvalitetu, Interflux sa fokusom na specijalizovane fluks formulacije, kao i Kester, dugogodišnji standard u profesionalnoj elektronskoj proizvodnji. Razlike između brendova retko su presudne kod povremenih popravki, ali u profesionalnoj proizvodnji dosledna formulacija fluksa može uticati na stopu grešaka na velikim serijama.
Često postavljana pitanja
Koji tinol je najbolji za lemljenje elektronike?
Za servis i popravke najlakše se radi sa olovnim Sn60Pb40 ili eutektičkim Sn63Pb37 tinolom sa fluksom u jezgru. Za proizvodnju i uređaje koji moraju da budu usklađeni sa RoHS direktivom bira se bezolovna legura, najčešće SAC305 ili Sn99,3Cu0,7.
Koji prečnik tinola je najbolji za štampane ploče?
Za SMD komponente i gusto popunjene ploče koristi se žica od 0,3 do 0,5 mm, a za većinu THT spojeva i opšti rad 0,7 do 1 mm. Žica od 1,5 mm i više namenjena je kablovima, konektorima i masivnijim spojevima.
Da li mi treba dodatni fluks ako tinol ima fluks u jezgru?
Za uobičajene spojeve na čistim površinama fluks iz jezgra je dovoljan. Dodatni fluks pomaže kod SMD prelemljavanja, oksidisanih izvoda, odlemljivanja i rada sa bezolovnim legurama koje se teže razlivaju.
Koja je razlika između tinol žice i kalaja u šipkama?
Tinol žica ima fluks u jezgru i namenjena je ručnom lemljenju lemilicom. Kalaj u šipkama je bez fluksa i koristi se za kalajna kupatila, talasno lemljenje, kalajisanje i limarske radove, uz posebno nanet fluks.
Zaključak
Pravi tinol nije nužno najskuplji, već onaj koji odgovara vašem radu – olovni ili bezolovni prema zahtevima projekta, prečnik prema veličini spojeva koje pravite, i kvalitetan fluks koji odgovara površinama koje lemite. Ove tri odluke utiču na kvalitet spoja mnogo više nego brend na etiketi.
Olovne i bezolovne legure svih prečnika, po proizvođačima, nalaze se u kategoriji tinol žica – kalaj žica za lemljenje. Ako uz tinol birate i lemilicu, pogledajte vodič za izbor lemilice.
Ako vam kalaj treba za limarske ili vodoinstalaterske radove, a ne za elektroniku, pročitajte članak kalaj za lemljenje oluka i bakarnih cevi.
