Kad razvijate, testirate ili popravljate elektronske sklopove, retko vam je potreban samo jedan fiksan napon – najčešće morate da simulirate različite uslove rada, testirate granice napajanja komponente ili napajate više delova kola nezavisno. Za razliku od industrijskog napajanja koje daje fiksan izlaz za jedan konkretan sistem, podesivo laboratorijsko napajanje pravi je alat za tu vrstu fleksibilnog, promenljivog rada. U nastavku objašnjavamo šta menja izbor.
Za koga je podesivo laboratorijsko napajanje
Podesivo laboratorijsko napajanje namenjeno je elektronskim laboratorijama, servisima i istraživačko-razvojnim centrima gde je potrebna precizna kontrola napona i struje pri testiranju i razvoju sklopova. Ako umesto toga napajate fiksan industrijski sistem (PLC, senzore, automatiku na 24V), praktičnije i jeftinije rešenje je industrijsko napajanje sa fiksnim izlazom – podesivost tamo samo nepotrebno poskupljuje uređaj koji nikad neće menjati vrednost.
Broj kanala i režimi rada

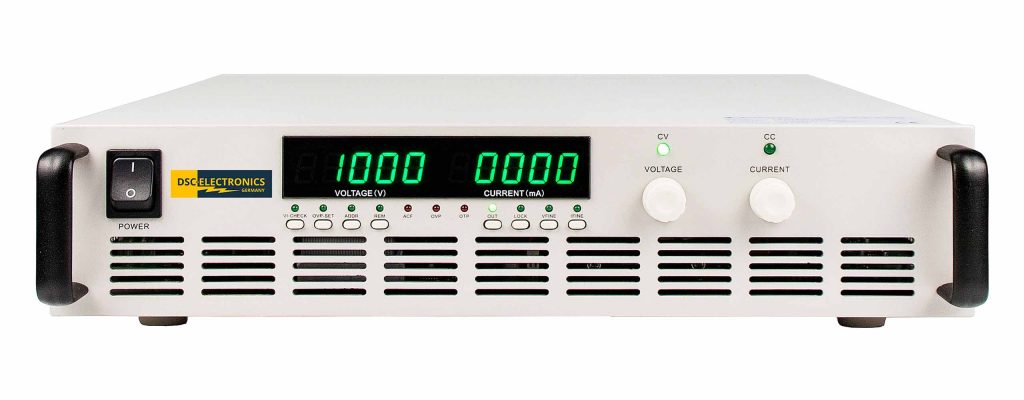

Laboratorijska napajanja često dolaze sa više izlaznih kanala – na primer, dva nezavisno podesiva izlaza (0–30V, 0–5A) i jedan fiksni izlaz (5V, 3A) u istom kućištu. Višekanalni modeli obično nude tri režima rada: nezavisni (svaki kanal radi odvojeno, za napajanje različitih delova kola različitim naponima), serijski (kanali se spajaju da bi se dobio veći napon) i paralelni (kanali se spajaju da bi se dobila veća struja). Za jednostavne projekte jedan podesiv kanal je dovoljan; za rad sa kolima koja zahtevaju više različitih napona istovremeno (na primer, digitalna i analogna sekcija istog kola), višekanalni model štedi kupovinu dodatnog uređaja.
Opseg napona i struje
Pri izboru opsega, realno razmislite koje komponente i sklopove testirate – tipičan opseg 0–30V i 0–5A pokriva veliku većinu hobi i profesionalnih elektronskih projekata. Ako radite sa komponentama koje zahtevaju viši napon ili veću struju (motori, snažniji LED sistemi, energetska elektronika), proverite gornju granicu konkretnog modela pre kupovine – nadogradnja opsega kasnije znači kupovinu potpuno novog uređaja.
Preciznost, CV/CC režimi i stabilnost
Kvalitetno laboratorijsko napajanje automatski prebacuje između CV (constant voltage) i CC (constant current) režima – ako opterećenje pokuša da povuče više struje nego što ste postavili kao granicu, uređaj glatko prelazi u CC režim i ograničava struju umesto da dozvoli oštećenje testirane komponente. Ovo je ključna zaštitna funkcija pri testiranju prototipova gde greška u ožičenju može izazvati kratak spoj. Digitalni displeji sa istovremenim prikazom napona i struje na svakom kanalu olakšavaju praćenje rada bez potrebe za dodatnim multimetrom.
Zaštite koje treba tražiti
OVP (Over Voltage Protection) – zaštita od prenapona na izlazu
OCP (Over Current Protection) – ograničava izlaznu struju iznad postavljene granice
Zaštita od preopterećenja – sprečava oštećenje samog napajanja pri produženom radu na granici kapaciteta
Povezivanje sa računarom za automatizovano testiranje
Napredniji modeli nude USB i RS-232 interfejse za povezivanje sa računarom, što omogućava daljinsko upravljanje izlazom, automatizovano testiranje po unapred definisanom scenariju i beleženje podataka tokom vremena. Ovo je posebno korisno u razvojnim timovima gde se isti test mora ponavljati na više prototipova, ili kada je testiranje deo šireg automatizovanog procesa kontrole kvaliteta.
Podesivo ili fiksno laboratorijsko napajanje
Ako uvek napajate isti tip kola na istom naponu (na primer, standardnih 5V ili 12V razvojnih ploča), fiksno laboratorijsko napajanje je jednostavnije i jeftinije rešenje. Podesivo napajanje ima smisla čim vam zatreba fleksibilnost – testiranje na različitim naponima, rad sa više projekata istovremeno, ili simulacija graničnih uslova rada komponente.
Zaključak
Izbor laboratorijskog napajanja svodi se na realnu procenu koliko kanala, kog opsega napona/struje i koliko automatizacije vam je zaista potrebno – ne na kupovinu najsnažnijeg ili najskupljeg modela unapred, “za svaki slučaj”.
Da li mi treba višekanalno napajanje ako radim samo na jednom projektu? Ne nužno – ako vaš trenutni i budući rad zahteva samo jedan napon istovremeno, jednokanalno napajanje je jednostavnije i jeftinije. Višekanalni modeli imaju smisla kada redovno radite sa kolima koja zahtevaju više različitih napona paralelno.
Šta se dešava ako slučajno napravim kratak spoj dok testiram prototip? Kvalitetno laboratorijsko napajanje sa CC (constant current) režimom i OCP zaštitom automatski ograničava struju na postavljenu granicu, čime štiti i testiranu komponentu i samo napajanje od oštećenja – umesto isporučivanja neograničene struje kao kod jeftinijih adaptera.
Koja je razlika između serijskog i paralelnog režima rada kanala? Serijski režim spaja kanale da bi se dobio viši ukupni napon (na primer, dva kanala od 30V daju 60V), dok paralelni režim spaja kanale da bi se dobila veća ukupna struja pri istom naponu – biraju se prema tome da li vam nedostaje napon ili struja za konkretnu primenu.
Da li mi je USB/RS-232 povezivanje realno potrebno za hobi upotrebu? Za povremeno hobi korišćenje, retko je neophodno – korisno je pre svega kod ponovljivih testova, automatizovanog razvoja ili kada želite da beležite podatke tokom dužeg vremenskog perioda bez ručnog očitavanja.
Pozovi nas
Piši nam
Kako izabrati podesivo laboratorijsko napajanje za elektroniku
Kad razvijate, testirate ili popravljate elektronske sklopove, retko vam je potreban samo jedan fiksan napon – najčešće morate da simulirate različite uslove rada, testirate granice napajanja komponente ili napajate više delova kola nezavisno. Za razliku od industrijskog napajanja koje daje fiksan izlaz za jedan konkretan sistem, podesivo laboratorijsko napajanje pravi je alat za tu vrstu fleksibilnog, promenljivog rada. U nastavku objašnjavamo šta menja izbor.
Za koga je podesivo laboratorijsko napajanje
Podesivo laboratorijsko napajanje namenjeno je elektronskim laboratorijama, servisima i istraživačko-razvojnim centrima gde je potrebna precizna kontrola napona i struje pri testiranju i razvoju sklopova. Ako umesto toga napajate fiksan industrijski sistem (PLC, senzore, automatiku na 24V), praktičnije i jeftinije rešenje je industrijsko napajanje sa fiksnim izlazom – podesivost tamo samo nepotrebno poskupljuje uređaj koji nikad neće menjati vrednost.
Broj kanala i režimi rada
Laboratorijska napajanja često dolaze sa više izlaznih kanala – na primer, dva nezavisno podesiva izlaza (0–30V, 0–5A) i jedan fiksni izlaz (5V, 3A) u istom kućištu. Višekanalni modeli obično nude tri režima rada: nezavisni (svaki kanal radi odvojeno, za napajanje različitih delova kola različitim naponima), serijski (kanali se spajaju da bi se dobio veći napon) i paralelni (kanali se spajaju da bi se dobila veća struja). Za jednostavne projekte jedan podesiv kanal je dovoljan; za rad sa kolima koja zahtevaju više različitih napona istovremeno (na primer, digitalna i analogna sekcija istog kola), višekanalni model štedi kupovinu dodatnog uređaja.
Opseg napona i struje
Pri izboru opsega, realno razmislite koje komponente i sklopove testirate – tipičan opseg 0–30V i 0–5A pokriva veliku većinu hobi i profesionalnih elektronskih projekata. Ako radite sa komponentama koje zahtevaju viši napon ili veću struju (motori, snažniji LED sistemi, energetska elektronika), proverite gornju granicu konkretnog modela pre kupovine – nadogradnja opsega kasnije znači kupovinu potpuno novog uređaja.
Preciznost, CV/CC režimi i stabilnost
Kvalitetno laboratorijsko napajanje automatski prebacuje između CV (constant voltage) i CC (constant current) režima – ako opterećenje pokuša da povuče više struje nego što ste postavili kao granicu, uređaj glatko prelazi u CC režim i ograničava struju umesto da dozvoli oštećenje testirane komponente. Ovo je ključna zaštitna funkcija pri testiranju prototipova gde greška u ožičenju može izazvati kratak spoj. Digitalni displeji sa istovremenim prikazom napona i struje na svakom kanalu olakšavaju praćenje rada bez potrebe za dodatnim multimetrom.
Zaštite koje treba tražiti
Povezivanje sa računarom za automatizovano testiranje
Napredniji modeli nude USB i RS-232 interfejse za povezivanje sa računarom, što omogućava daljinsko upravljanje izlazom, automatizovano testiranje po unapred definisanom scenariju i beleženje podataka tokom vremena. Ovo je posebno korisno u razvojnim timovima gde se isti test mora ponavljati na više prototipova, ili kada je testiranje deo šireg automatizovanog procesa kontrole kvaliteta.
Podesivo ili fiksno laboratorijsko napajanje
Ako uvek napajate isti tip kola na istom naponu (na primer, standardnih 5V ili 12V razvojnih ploča), fiksno laboratorijsko napajanje je jednostavnije i jeftinije rešenje. Podesivo napajanje ima smisla čim vam zatreba fleksibilnost – testiranje na različitim naponima, rad sa više projekata istovremeno, ili simulacija graničnih uslova rada komponente.
Zaključak
Izbor laboratorijskog napajanja svodi se na realnu procenu koliko kanala, kog opsega napona/struje i koliko automatizacije vam je zaista potrebno – ne na kupovinu najsnažnijeg ili najskupljeg modela unapred, “za svaki slučaj”.
U Elektroleum ponudi laboratorijskih napajanja i regulatora možete pronaći jednokanalne i višekanalne modele različitih opsega, sa USB/RS-232 povezivanjem i punim setom zaštita.
Često postavljana pitanja
Da li mi treba višekanalno napajanje ako radim samo na jednom projektu? Ne nužno – ako vaš trenutni i budući rad zahteva samo jedan napon istovremeno, jednokanalno napajanje je jednostavnije i jeftinije. Višekanalni modeli imaju smisla kada redovno radite sa kolima koja zahtevaju više različitih napona paralelno.
Šta se dešava ako slučajno napravim kratak spoj dok testiram prototip? Kvalitetno laboratorijsko napajanje sa CC (constant current) režimom i OCP zaštitom automatski ograničava struju na postavljenu granicu, čime štiti i testiranu komponentu i samo napajanje od oštećenja – umesto isporučivanja neograničene struje kao kod jeftinijih adaptera.
Koja je razlika između serijskog i paralelnog režima rada kanala? Serijski režim spaja kanale da bi se dobio viši ukupni napon (na primer, dva kanala od 30V daju 60V), dok paralelni režim spaja kanale da bi se dobila veća ukupna struja pri istom naponu – biraju se prema tome da li vam nedostaje napon ili struja za konkretnu primenu.
Da li mi je USB/RS-232 povezivanje realno potrebno za hobi upotrebu? Za povremeno hobi korišćenje, retko je neophodno – korisno je pre svega kod ponovljivih testova, automatizovanog razvoja ili kada želite da beležite podatke tokom dužeg vremenskog perioda bez ručnog očitavanja.
