Kako izabrati osciloskop: propusni opseg, uzorkovanje i broj kanala

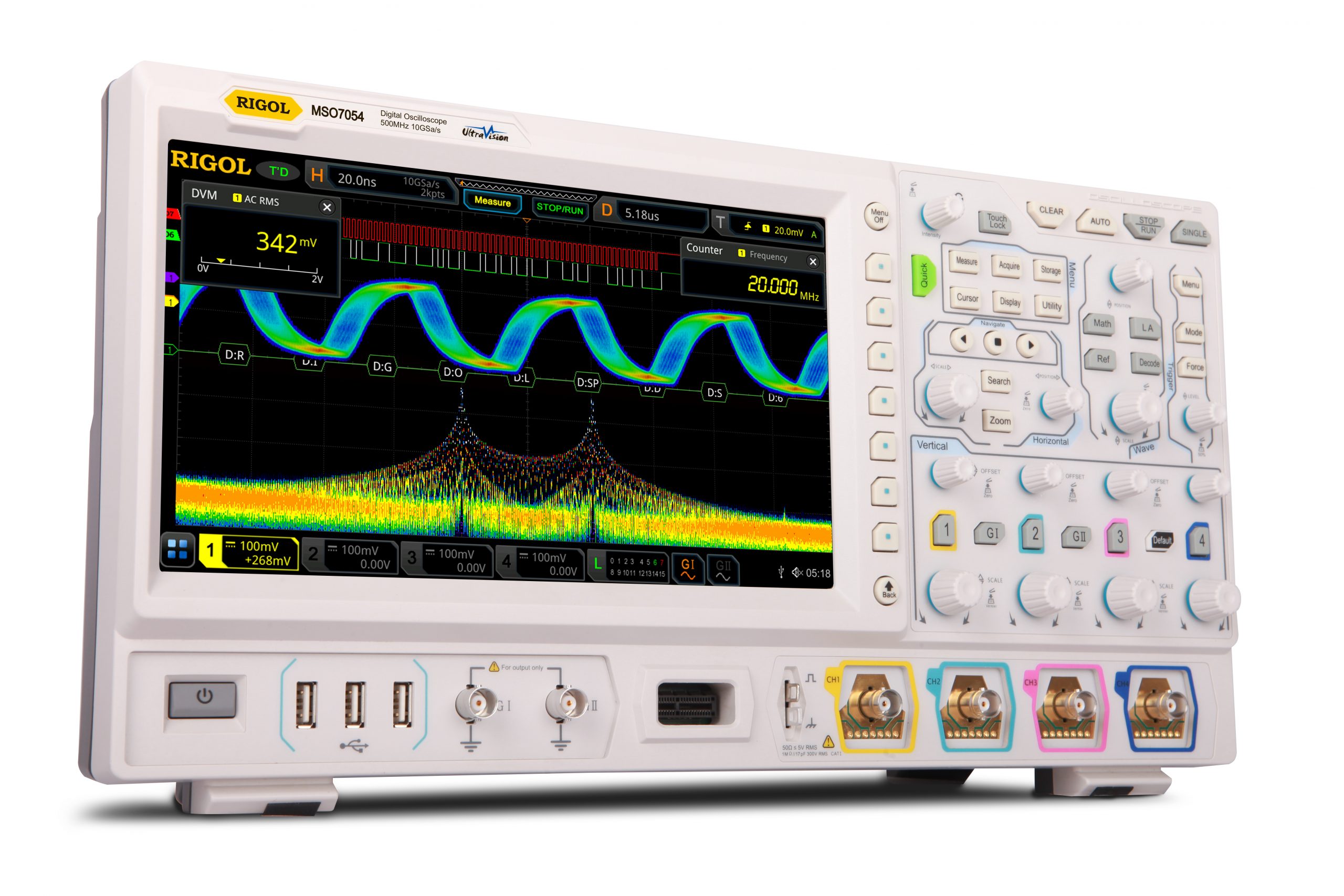

Multimetar vam kaže koliki je napon u datom trenutku – osciloskop vam pokazuje kako se taj napon menja tokom vremena. Za rad sa digitalnim signalima, PWM upravljanjem motora, komunikacionim protokolima (I2C, SPI, UART) ili bilo kojim signalom koji nije jednostavan i konstantan, osciloskop je nezamenljiv alat. Problem je što specifikacije (propusni opseg, uzorkovanje, dubina memorije) zvuče apstraktno dok ih ne povežete sa konkretnim radom koji planirate.
Šta osciloskop zapravo pokazuje
Osciloskop crta grafik napona u funkciji vremena, omogućavajući da vizuelno vidite oblik signala – da li je čist sinusni talas, digitalni impuls, ili signal sa smetnjama i izobličenjima koje multimetar ne bi mogao da otkrije. Ovo ga čini ključnim alatom za debagovanje digitalnih i analognih kola, analizu embedded sistema, i testiranje RF sklopova, naponskih linija i brzih tranzijenata.
Propusni opseg (bandwidth) – koliko vam treba
Propusni opseg, izražen u MHz, određuje najvišu frekvenciju signala koju osciloskop može pouzdano da prikaže. Praktično pravilo je da propusni opseg treba da bude bar 5 puta veći od najviše frekvencije signala koji planirate da merite – ako radite sa signalima do 20 MHz, osciloskop od samo 20 MHz propusnog opsega neće dati pouzdan prikaz oblika talasa, dok će opseg od 100 MHz to učiniti sa rezervom. Za opšti rad na digitalnoj elektronici i embedded sistemima, opseg 50–100 MHz pokriva veliku većinu potreba; za RF rad i brže digitalne sabirnice, potreban je znatno veći opseg.
Brzina uzorkovanja – zašto ide uz propusni opseg
Brzina uzorkovanja (izražena u GSa/s – giga uzoraka u sekundi) određuje koliko često osciloskop “fotografiše” trenutnu vrednost signala. Da bi verno rekonstruisao oblik talasa, uzorkovanje treba da bude bar nekoliko puta veće od propusnog opsega – većina modernih osciloskopa (na primer, 1 GSa/s uz 50–100 MHz opsega) ovaj odnos već ima dobro podešen od proizvođača, pa nije nešto što tražite odvojeno, ali vredi proveriti da brzina uzorkovanja ne “kaska” za deklarisanim propusnim opsegom kod jeftinijih modela.

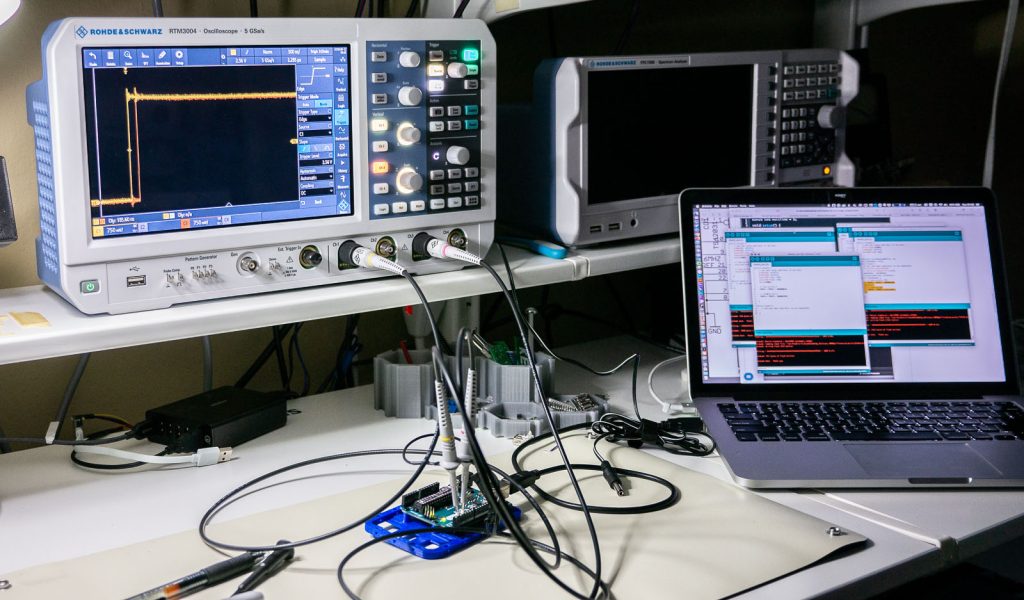

Broj kanala – 2 ili 4
Dvokanalni osciloskop je dovoljan za poređenje dva signala istovremeno (na primer, ulaz i izlaz kola). Četvorokanalni model postaje neophodan kada radite sa komunikacionim protokolima koji koriste više linija istovremeno (I2C, SPI sa clock/data/chip-select linijama), ili kada testirate trofazne sisteme i slične sklopove sa više signala koje treba posmatrati u istom trenutku.
Dubina memorije – duži snimci bez gubitka detalja
Dubina memorije (izražena u Mpts – milionima tačaka) određuje koliko dugačak segment signala osciloskop može da snimi bez gubitka rezolucije prikaza. Veća dubina memorije (12–24 Mpts kod savremenih modela) omogućava da uhvatite duži vremenski period i i dalje uveličate (zumirate) detalj bez gubitka informacija – korisno kod traženja povremenih, retkih grešaka u signalu koje se ne dešavaju na svakom ciklusu.
Dodatne funkcije koje olakšavaju analizu
Stoni ili ručni (prenosivi) osciloskop
Za rad u laboratoriji ili na radnom stolu, stoni (bench) osciloskop sa velikim ekranom i punim setom funkcija je standardan izbor. Za terenski rad, popravke na licu mesta ili brzu proveru signala bez nošenja dodatne opreme, ručni osciloskop je praktičniji – kompaktan je, radi na bateriju, a mnogi modeli kombinuju osciloskop, multimetar i generator signala u jednom uređaju, čime zamenjuju tri alata jednim kompaktnim rešenjem za osnovna terenska merenja.
Zaključak
Pravi osciloskop bira se prema realnoj frekvenciji signala koju merite (propusni opseg sa rezervom od 5x), broju signala koje pratite istovremeno (broj kanala), i tipu rada – laboratorija ili teren. Najveći propusni opseg i najviše kanala nisu automatski “bolji izbor” ako vaš rad realno ne zahteva tu vrstu preciznosti.
U Elektroleum ponudi osciloskopa možete pronaći stone modele renomiranih proizvođača poput Rigol, Tektronix i Owon, kao i ručne osciloskope za terenski rad.
Često postavljana pitanja
Da li mi je potreban osciloskop od 100 MHz ako radim samo sa Arduino projektima? Za tipične Arduino i embedded projekte (I2C, SPI, UART komunikacija, PWM signali), propusni opseg 50–70 MHz je više nego dovoljan – ovi signali retko prelaze nekoliko MHz, pa velika rezerva iznad toga retko donosi praktičnu korist.
Koja je razlika između osciloskopa i multimetra? Multimetar meri jednu vrednost u datom trenutku (napon, struju, otpor), dok osciloskop prikazuje kako se napon menja tokom vremena kao grafik – neophodan je za analizu oblika signala, digitalnih impulsa i komunikacionih protokola, što multimetar ne može da pokaže.
Da li ručni osciloskop može da zameni stoni model za laboratorijski rad? Za osnovna terenska merenja i brzu proveru signala, da. Za detaljnu analizu sa velikom dubinom memorije, FFT funkcijom i serijskim dekodiranjem protokola, stoni model i dalje nudi znatno više mogućnosti i veći, pregledniji ekran.
Šta znači “GSa/s” u specifikaciji osciloskopa? GSa/s (giga uzoraka u sekundi) opisuje brzinu uzorkovanja – koliko puta u sekundi osciloskop meri trenutnu vrednost signala. Veća brzina uzorkovanja omogućava verniju rekonstrukciju brzih signala i detalja u obliku talasa.
