Svaki uređaj koji radi na jednosmernu struju – od LED trake do mrežnog rutera – negde u lancu ima AC/DC napajanje (ispravljač) koje pretvara mrežni napon u onaj koji ta oprema realno koristi. Razlika između modela retko je vidljiva na prvi pogled, ali pogrešan izbor napona, tipa regulacije ili kućišta može značiti da oprema uopšte ne radi, ili radi nestabilno i kratko.
Napajanje/ispravljač ili regulisano laboratorijsko napajanje
Ovaj tip uređaja daje fiksan, unapred određen izlazni napon za konkretnu opremu (5V, 12V, 24V…), za razliku od podesivog laboratorijskog napajanja namenjenog razvoju i testiranju gde se napon menja po potrebi. Ako uvek napajate isti tip uređaja na istom naponu, fiksno napajanje je jednostavnije i jeftinije rešenje; ako testirate različite napone ili razvijate prototipove, podesivo laboratorijsko napajanje je pravi izbor.
Koji napon izabrati
Izlazni napon mora tačno odgovarati deklarisanom naponu opreme koju napajate – ovo nije mesto za “približno”:
Pogrešan napon nije samo pitanje da oprema neće raditi – previsok napon može trajno oštetiti uređaj, dok prenizak napon izaziva nestabilan ili nepotpun rad.
Konstantan napon (CV) ili konstantna struja (CC/stabilisano)
Ovo je ključna, često previđena razlika: standardna napajanja održavaju konstantan napon (CV) na izlazu bez obzira na potrošnju, dok stabilisani ispravljači sa konstantnom strujom (CC) održavaju fiksnu struju bez obzira na promenljivi otpor opterećenja. LED diode i trake bez sopstvenog drajvera često zahtevaju baš CC napajanje, jer se LED elementi ponašaju nepredvidivo pod konstantnim naponom (struja kroz njih raste nekontrolisano sa zagrevanjem) – korišćenje pogrešnog tipa (CV umesto CC) na golim LED diodama može dovesti do njihovog pregorevanja.

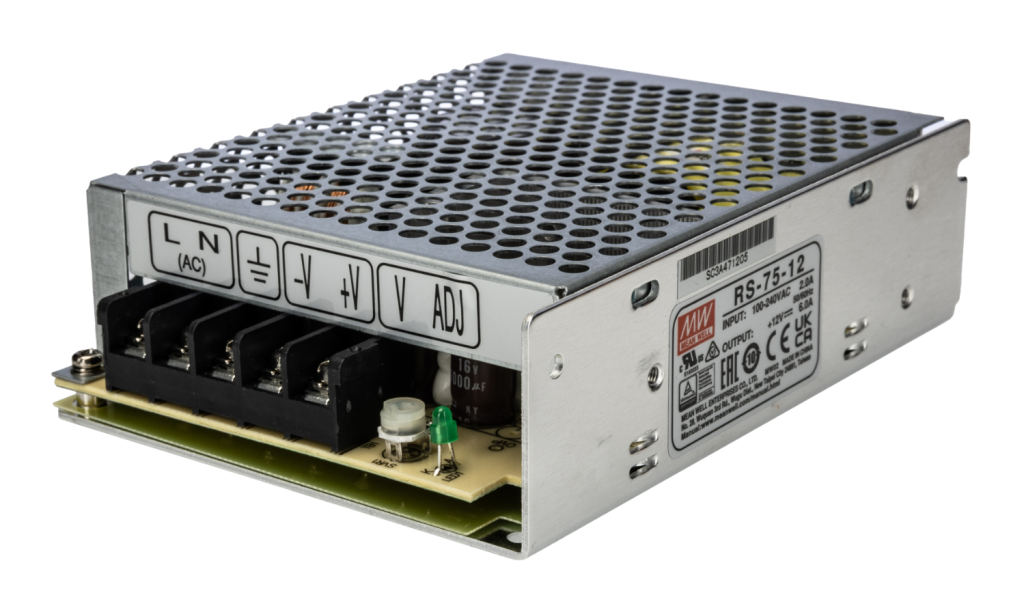

Otvoreno (open frame) ili zatvoreno kućište
Napajanja otvorenog tipa (open frame, metalna ploča bez potpunog kućišta) jeftinija su i namenjena ugradnji unutar drugog uređaja ili ormana, gde spoljašnja zaštita nije potrebna jer je napajanje već fizički zaštićeno okolnim kućištem. Zatvorena (enclosed) napajanja imaju potpuno kućište i mogu raditi samostalno, izloženija okruženju, ali po nešto višoj ceni. Izbor zavisi isključivo od toga da li napajanje ugrađujete unutar postojećeg uređaja/ormana ili će raditi samostalno izloženo okruženju.
Univerzalni ulazni opseg
Kvalitetna napajanja (poput Mean Well serija) prihvataju širok ulazni opseg, tipično 85–264V AC, što znači pouzdan rad bez obzira na manje varijacije u mrežnom naponu i kompatibilnost sa različitim regionalnim standardima napona – korisno ako opremu izvozite ili koristite u više zemalja sa različitim mrežnim naponom.
Kako se koristi napajanje/ispravljač
Proverite deklarisani napon i tip regulacije (CV ili CC) opreme koju napajate pre kupovine napajanja – ova informacija se obično nalazi na nalepnici same opreme ili u njenoj tehničkoj specifikaciji. Izračunajte potrebnu snagu sabiranjem potrošnje svih uređaja koje planirate da povežete, sa rezervom od 20–30% za budući rast i stabilan dugoročan rad. Povežite napajanje prema uputstvu proizvođača – ulaz na mrežni napon (obično kroz odgovarajuću utičnicu ili terminalnu vezu kod open frame modela), izlaz na opremu koju napajate, vodeći računa o ispravnom polaritetu kod DC izlaza. Nakon povezivanja, proverite izlazni napon multimetrom pre priključivanja osetljive opreme, radi dodatne sigurnosti da je sve ispravno povezano.
Za koga je koji tip

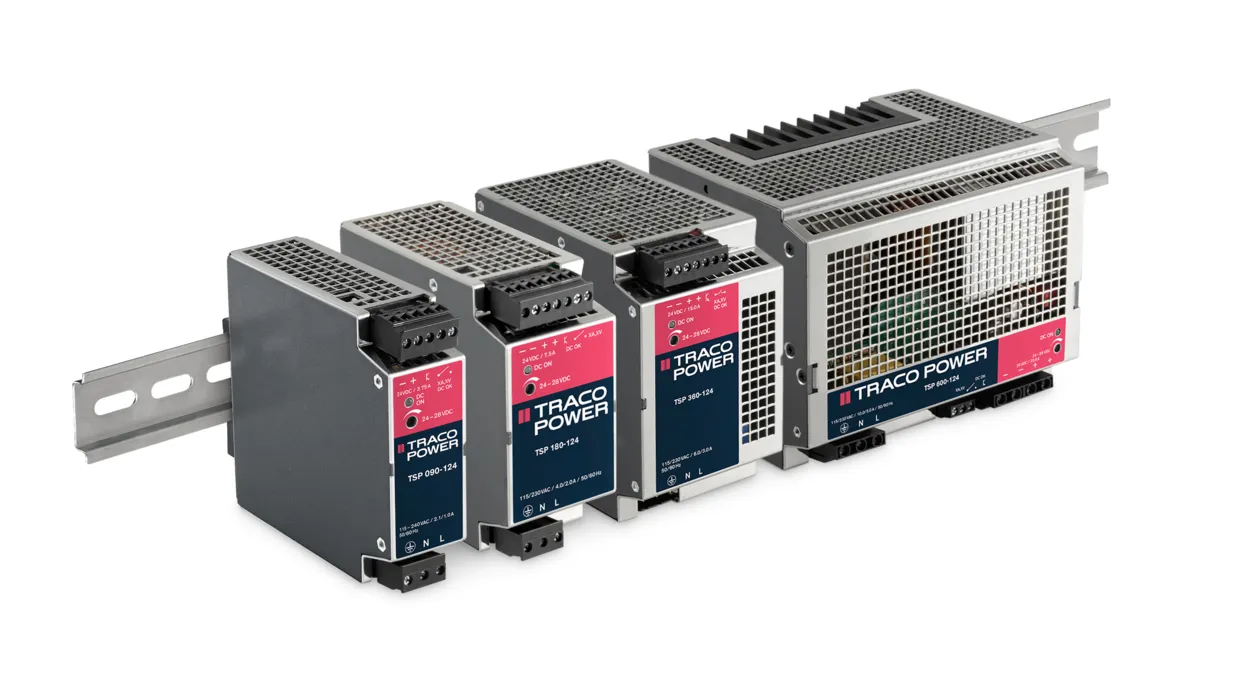

Instalaterima LED rasvete, stabilisano (CC) napajanje odgovarajuće struje je neophodno za gole LED trake bez sopstvenog drajvera. Integratorima CCTV i sigurnosnih sistema, telekom i mrežne opreme, standardno 12V ili 24V CV napajanje otvorenog ili zatvorenog tipa (zavisno od mesta ugradnje) pokriva veliku većinu opreme. Za industrijsku automatiku i PLC sisteme, 24V napajanje sa DIN montažom i punim setom zaštita je standardni izbor – detaljnije o ovom segmentu pisali smo u vodiču za industrijsko napajanje.
Zaključak
Napajanje/ispravljač bira se prema tačnom naponu i tipu regulacije (CV/CC) opreme koju napajate, zatim prema mestu ugradnje (otvoreno naspram zatvorenog kućišta) – ne prema tome koje je napajanje trenutno najjeftinije ili “približno” odgovarajućeg napona.
U Elektroleum ponudi napajanja i ispravljača možete pronaći Mean Well napajanja svih standardnih napona (5V, 12V, 24V i drugi), standardna i stabilisana, otvorenog i zatvorenog tipa.
Često postavljana pitanja
Da li mogu da koristim napajanje sa nešto višim naponom od deklarisanog? Ne preporučuje se – čak i blago viši napon od deklarisanog može oštetiti opremu ili skratiti njen vek trajanja. Uvek koristite napajanje sa tačno onim naponom koji oprema zahteva.
Kako da znam da li mi treba CV ili CC (stabilisano) napajanje? Proverite specifikaciju opreme koju napajate – gole LED diode i trake bez sopstvenog drajvera obično zahtevaju CC (konstantna struja) napajanje, dok većina druge elektronike (ruteri, kamere, kontroleri) radi na standardnom CV (konstantan napon) napajanju.
Da li je open frame napajanje lošijeg kvaliteta od zatvorenog? Ne nužno – razlika je pre svega u nameni, ne u kvalitetu. Open frame napajanja su dizajnirana za ugradnju unutar zaštićenog kućišta drugog uređaja, dok zatvorena napajanja imaju sopstvenu zaštitu za samostalan rad izložen okruženju.
Da li univerzalni ulazni opseg (85–264V AC) znači da mogu koristiti isto napajanje u bilo kojoj zemlji? Da, u pogledu napona mreže – univerzalni ulazni opseg pokriva standardne mrežne napone širom sveta. Ipak, proverite i da li vam je potreban odgovarajući adapter za fizički tip utikača/utičnice u konkretnoj zemlji.
