Curenje komprimovanog vazduha na industrijskom postrojenju ili početni problem u elektroenergetskom sistemu retko se čuje golim uhom – zvuk je često na frekvencijama iznad opsega ljudskog sluha, ili jednostavno utopljen u buku pogona. Akustična kamera rešava tačno taj problem: čini nečujno vidljivim, pre nego što manji problem preraste u skup kvar ili neplanirani zastoj. U nastavku objašnjavamo kako uređaj radi i kome realno koristi.
Šta je akustična kamera i kako radi
Akustična kamera je uređaj za snimanje koji se koristi za lociranje, otkrivanje i merenje curenja gasa, vazduha i sličnih problema, a sastoji se od grupe mikrofona sa kojih se signali istovremeno prikupljaju i obrađuju. Kombinovanjem signala sa više mikrofona raspoređenih u nizu, uređaj izračunava tačan pravac i lokaciju izvora zvuka, i tu informaciju prikazuje vizuelno – obično kao obojenu mapu preklopljenu preko slike ili video prikaza u realnom vremenu, slično kako termovizijska kamera prikazuje toplotu. Većina modela pokriva i ultrazvučni opseg (iznad 20 kHz), gde se dešava najveći deo curenja vazduha i gasa koje ljudsko uho ne registruje.
Detekcija curenja vazduha, gasa i pare
Jedna od najčešćih primena akustične kamere je pronalaženje curenja u sistemima komprimovanog vazduha, gasova, pare i vakuma – čest i skup problem u industrijskim postrojenjima. Curenje komprimovanog vazduha, čak i naizgled malo, dugoročno značajno povećava troškove energije, jer kompresori moraju da rade duže i češće da nadoknade gubitak pritiska. Akustična kamera omogućava brzu identifikaciju tačne lokacije curenja tokom redovnog rada pogona, bez potrebe za gašenjem sistema ili skupim metodama ispitivanja, što energetske audite i redovno održavanje čini znatno bržim i preciznijim.
Detekcija parcijalnih pražnjenja u elektroenergetskim sistemima

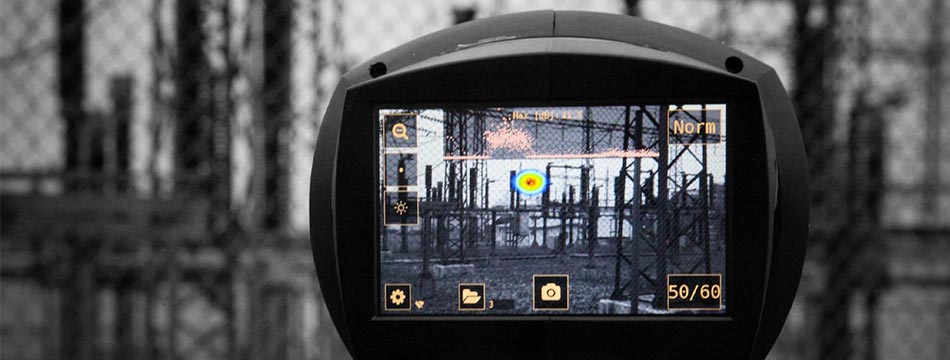

Pored curenja gasa i vazduha, akustične kamere se koriste i za detekciju parcijalnih pražnjenja (PD – partial discharge) u elektroenergetskim sistemima – malih električnih pražnjenja unutar izolacije koja, ako se ne otkriju na vreme, mogu dovesti do ozbiljnog kvara opreme ili čak požara. Napredniji modeli mogu da detektuju PD defekte i do nekoliko desetina puta manje od ranijih generacija uređaja, na distanci i do 200 metara, uz automatsku klasifikaciju i procenu ozbiljnosti defekta. Ovo omogućava elektrodistributivnim preduzećima i industrijskim postrojenjima da planiraju održavanje pre nego što dođe do neplaniranog ispada iz pogona.
Na šta obratiti pažnju pri izboru
Opseg frekvencija i osetljivost – širi opseg i niži prag detekcije (u dB SPL) znače da uređaj hvata i suptilnije, ranije faze problema
Domet detekcije – bitan kod PD detekcije na visokonaponskim postrojenjima gde direktan pristup opremi nije uvek moguć ili bezbedan
Automatska klasifikacija – noviji modeli sami prepoznaju i klasifikuju tip i ozbiljnost defekta, što ubrzava analizu i smanjuje potrebu za stručnim tumačenjem svakog snimka
Ergonomija i osvetljenje – rad jednom rukom i integrisano LED osvetljenje olakšavaju upotrebu u tamnijim delovima postrojenja
Za koga je akustična kamera namenjena
Timovima za industrijsko održavanje koji redovno prate sisteme komprimovanog vazduha i gasa, akustična kamera direktno smanjuje troškove energije kroz brzo pronalaženje curenja. Elektrodistributivnim preduzećima i inženjerima održavanja u energetici, PD detekcija omogućava preventivno održavanje visokonaponske opreme pre nego što dođe do kvara. Energetskim auditorima i konsultantima, uređaj olakšava brzu procenu efikasnosti postrojenja tokom redovnog rada, bez prekidanja proizvodnje.
Akustična ili termovizijska kamera – kada koristiti koju
Akustična i termovizijska kamera često se koriste zajedno, jer otkrivaju različite tipove problema – termovizija prikazuje temperaturne anomalije (pregrejane kontakte, loše izolovane spojeve), dok akustična kamera hvata curenje vazduha/gasa i parcijalna pražnjenja koja ne moraju nužno da proizvode vidljivu promenu temperature. Za sveobuhvatnu inspekciju elektroenergetskih sistema, kombinacija oba alata daje potpuniju sliku stanja opreme.
Zaključak
Akustična kamera pretvara nečujne signale – curenje vazduha, gasa ili rana faza električnog kvara – u jasnu vizuelnu informaciju, omogućavajući da se problem reši pre nego što preraste u skup zastoj ili kvar. Za industrijsko održavanje i elektroenergetske sisteme gde prevencija dugoročno štedi mnogo više od cene samog uređaja, ovo je investicija koja se brzo vraća.
U Elektroleum ponudi akustičnih kamera možete pronaći modele renomiranih proizvođača poput FLIR i Fluke, namenjene i detekciji curenja i PD dijagnostici.
Često postavljana pitanja
Da li akustična kamera može da zameni termovizijsku kameru? Ne u potpunosti – dve tehnologije otkrivaju različite tipove problema. Akustična kamera hvata zvučne signale (curenje, parcijalna pražnjenja), dok termovizija prikazuje temperaturne anomalije. Za sveobuhvatnu inspekciju, najbolje rezultate daje kombinacija oba alata.
Da li akustična kamera radi u bučnom industrijskom okruženju? Da, uređaji su dizajnirani da rade u realnim industrijskim uslovima – najveći deo curenja vazduha i gasa dešava se u ultrazvučnom opsegu (iznad 20 kHz), van tipične buke pogona, što olakšava izdvajanje signala od pozadinske buke.
Koliko udaljen mogu da budem od izvora problema pri merenju? Zavisi od modela i primene – detekcija curenja vazduha obično se radi sa manje udaljenosti, dok napredniji modeli za detekciju parcijalnih pražnjenja mogu raditi na distanci i do 200 metara, što je bitno za bezbedan rad na visokonaponskim postrojenjima.
Da li mi je potrebna posebna obuka za korišćenje akustične kamere? Osnovno korišćenje je intuitivno, pogotovo kod modela sa automatskom klasifikacijom defekata. Za tumačenje složenijih nalaza (posebno kod PD dijagnostike na elektroenergetskim sistemima) korisno je osnovno razumevanje električnih instalacija ili obuka proizvođača.
