VOLTCRAFT ESP-310 — laboratorijsko napajanje sa prekidačkim pretvaranjem, izlazna snaga 300 W, neprekidno podesiv izlazni napon od 0 do 30 V jednosmerno i struja od 0 do 10 A, jedan izlaz, četvorocifreni prikaz napona i struje sa razlaganjem 10 mV i 1 mA, prikaz stvarno izmerenih izlaznih vrednosti, memorijski tasteri za brzo pamćenje i pozivanje podešenja, zaštita od prenapona, prekomerne struje, kratkog spoja i pregrevanja, ugrađeno hlađenje ventilatorom, preostala valovitost 40 mV, izlazne stezaljke prečnika 4 mm na prednjoj ploči, napajanje 198 do 240 V naizmenično, radna temperatura od 0 °C do 40 °C, dimenzije 226 × 82 × 142 mm, masa 1,5 kg (Model VC-18803325)
Laboratorijsko napajanje daje napon i struju koje sami zadajete i drži ih nepromenjenim dok potrošač radi. Zamenjuje bateriju, punjač ili mrežni adapter pri ispitivanju, servisu i razvoju — sa tom razlikom što se vrednost bira u koracima od 10 mV, a svaka promena potrošnje vidi se odmah na prikazu.
Snaga od 300 W, uz 30 V i 10 A, pokriva najveći deo servisnog i razvojnog posla: ispitivanje automobilske elektronike na 12 i 24 V, napajanje pločica i modula, rad sa svetlećim diodama i trakama, pogon motora manje snage, punjenje i pražnjenje baterijskih sklopova, ispitivanje pretvarača.

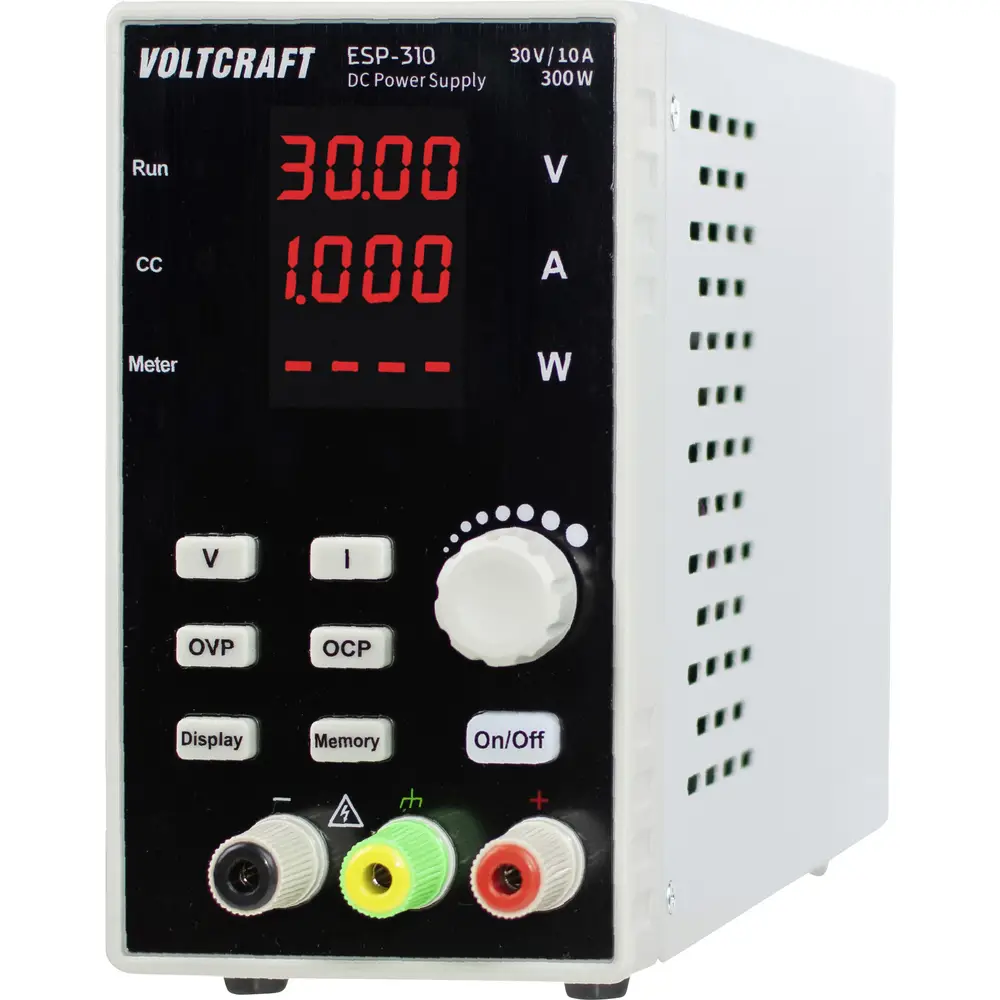

Prikaz je četvorocifren, odvojeno za napon i za struju, sa razlaganjem 10 mV i 1 mA. Uređaj prikazuje stvarno izmerene izlazne vrednosti, a ne samo zadate — pa se po padu napona ili porastu struje odmah vidi šta se dešava sa potrošačem, bez spoljnog instrumenta.
Memorijski tasteri pamte često korišćene vrednosti i pozivaju ih jednim pritiskom. Kod ponovljenih ispitivanja — gde se isti uređaj meri na nekoliko napona — to skraćuje posao i uklanja grešku pri ručnom podešavanju.
Zaštita je potpuna: od prenapona, od prekomerne struje, od kratkog spoja i od pregrevanja. Prve dve se zadaju i prekidaju izlaz pre nego što dođe do oštećenja ispitivanog uređaja — što je kod rada sa pločicama u razvoju razlika između jedne pregorele komponente i cele ploče. Hlađenje je ventilatorom, sa upravljanjem po temperaturi.
Pretvaranje je prekidačko, pa je uređaj znatno manji i lakši od klasičnih napajanja sa transformatorom iste snage — masa je 1,5 kg i zauzima malo prostora na radnom stolu. Preostala valovitost je 40 mV. Izlaz je na prednjoj ploči, na stezaljkama prečnika 4 mm, u koje se priključuju uobičajeni merni kablovi sa banana utikačima.
Tehničke karakteristike
- Proizvođač: VOLTCRAFT
- Model: ESP-310 (oznaka proizvođača VC-18803325)
- EAN: 4064161515632
- Tip proizvoda: laboratorijsko napajanje sa podesivim naponom
- Način pretvaranja: prekidački
- Izlazna snaga: 300 W
- Broj izlaza: 1
- Izlazni napon: 0 do 30 V jednosmerno, neprekidno podesiv
- Izlazna struja: 0 do 10 A, neprekidno podesiva
- Razlaganje prikaza napona: 10 mV
- Razlaganje prikaza struje: 1 mA
- Prikaz: četvorocifreni, za napon i za struju
- Prikaz izmerenih izlaznih vrednosti: ima
- Memorija podešenja: brzo pamćenje i pozivanje tasterima
- Preostala valovitost: 40 mV
- Zaštita od prenapona: ima
- Zaštita od prekomerne struje: ima
- Zaštita od kratkog spoja: ima
- Zaštita od pregrevanja: ima

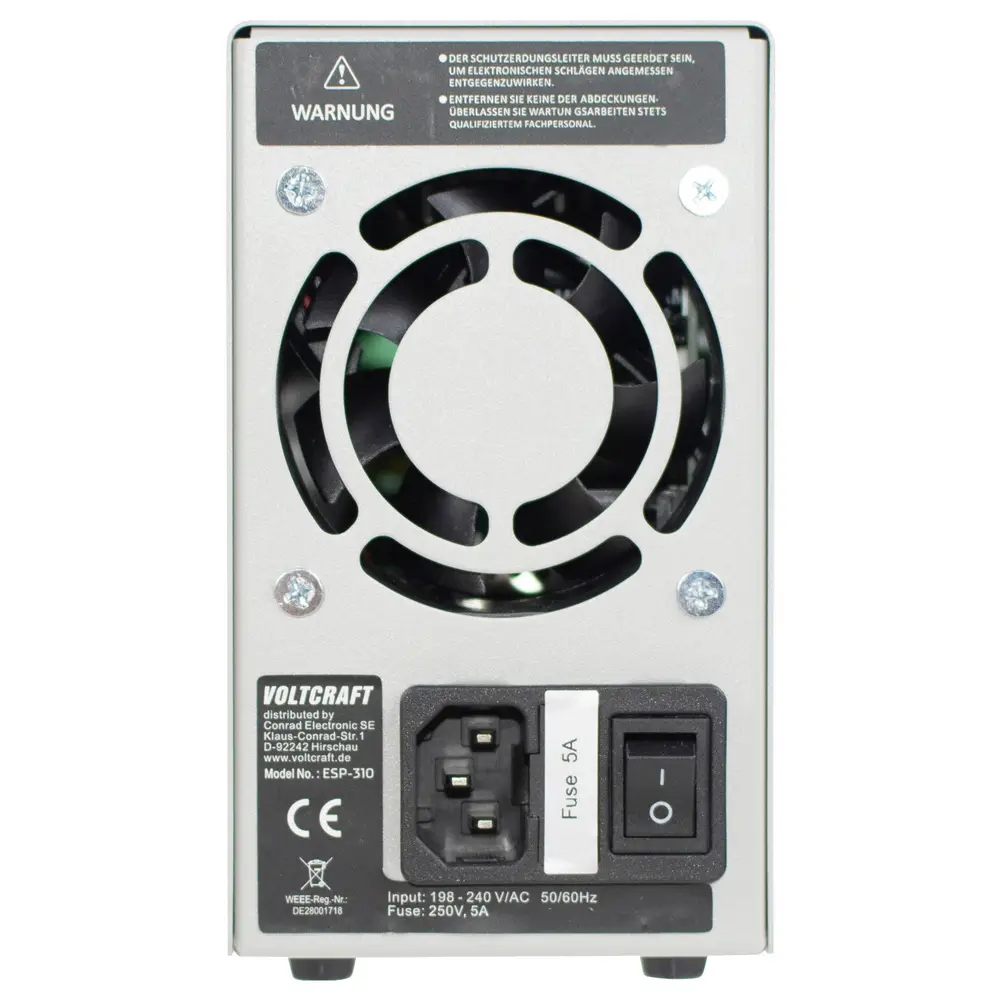

- Hlađenje: ventilatorom, sa upravljanjem po temperaturi
- Izlazne stezaljke: prečnika 4 mm, na prednjoj ploči
- Napajanje: 198 do 240 V naizmenično
- Radna temperatura: 0 °C do 40 °C
- Etaloniranje: prema merilima proizvođača, bez uverenja
- Dimenzije (D × Š × V): 226 × 82 × 142 mm
- Masa: 1,5 kg

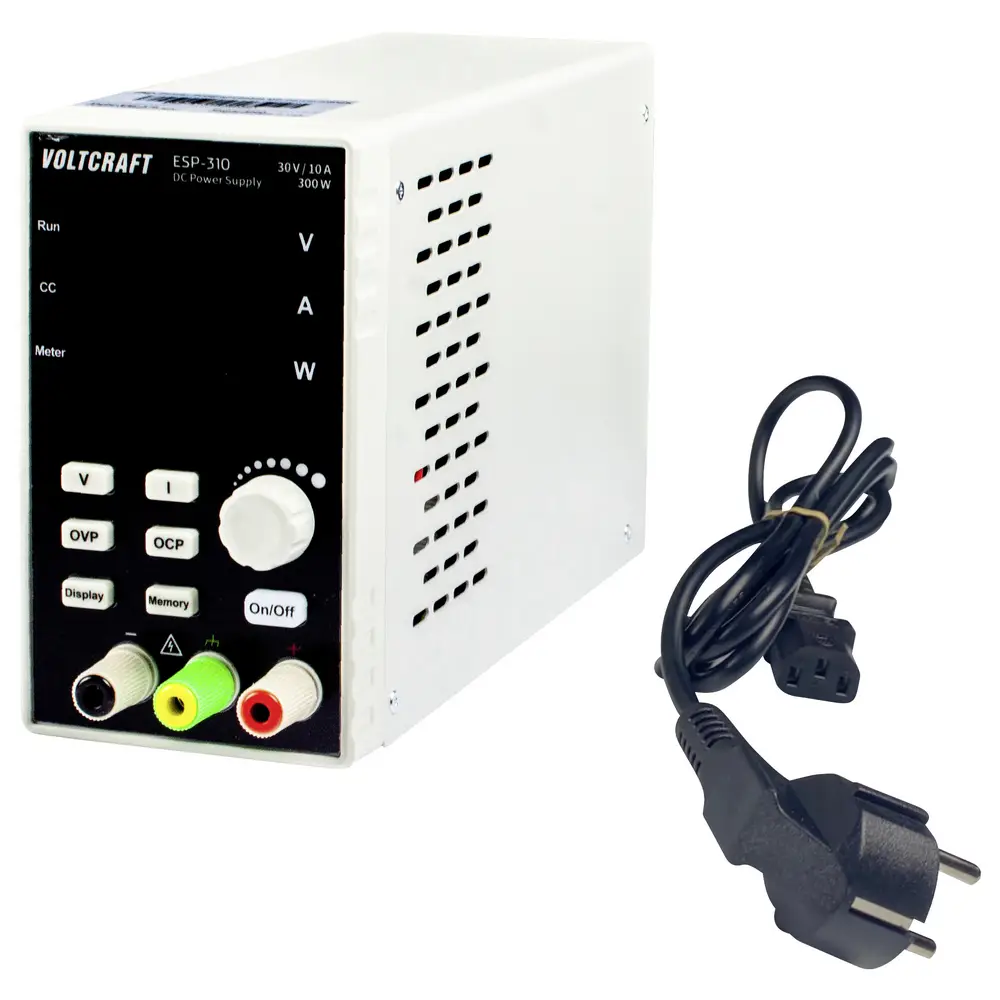

Sadržaj isporuke
- 1 × laboratorijsko napajanje ESP-310
- 1 × mrežni kabl
Primena
- Napajanje pločica, modula i sklopova pri razvoju
- Servis i ispitivanje elektronskih uređaja
- Ispitivanje automobilske elektronike na 12 V i 24 V
- Rad sa svetlećim diodama i trakama
- Pogon istosmernih motora manje snage
- Punjenje i pražnjenje baterijskih sklopova
- Ispitivanje pretvarača i regulatora napona
- Ispitivanje potrošnje uređaja i merenje struje mirovanja
- Ponovljena ispitivanja na više zadatih napona
- Servisne radionice i razvojne laboratorije
- Škole, fakulteti i obuka
- Ispitni stolovi i ulazna kontrola
Dokumentacija i linkovi
- Stranica proizvoda: VOLTCRAFT ESP-310
Snaga izlaza je ograničena na 300 W, pa se najveći napon i najveća struja ne mogu zadati istovremeno — pri 30 V izlazna struja ide do 10 A samo do granice snage. Pre priključenja potrošača zadati granicu struje, čime se ispitivani uređaj štiti pri grešci u povezivanju. Uređaj je namenjen radu u zatvorenom i suvom prostoru; otvore za hlađenje ne zaklanjati. Prekidačka napajanja po prirodi rada imaju veću preostalu valovitost od napajanja sa linearnim pretvaranjem, što treba uzeti u obzir pri napajanju osetljivih analognih i mernih kola. Uređaj se isporučuje bez uverenja o etaloniranju.
