UNI-T UT593 višefunkcionalni instalacioni tester, FID, impedansa petlje, izolacija

UNI-T UT593 — višefunkcionalni instalacioni tester po standardima IEC 61010 (CAT III 300 V) i EN 61557, sa merenjem vremena i struje okidanja FID sklopki tipova AC i A uključujući selektivne, impedanse petlje i linije sa strujom merenja 20 A i režimom bez okidanja sklopke, otpornosti izolacije na 250/500/1000 V, neprekidnosti zaštitnog voda strujom preko 200 mA, redosleda faza, napona i frekvencije, veliki osvetljen LCD 125 × 37 mm sa dvostrukim očitavanjem i bargrafom od 50 podeoka, napajanje sa šest AA baterija

UNI-T UT593 je višefunkcionalni instalacioni tester namenjen ispitivanju i periodičnoj kontroli električnih instalacija u stambenim i industrijskim objektima. U jednom kompaktnom uređaju objedinjuje sve merne funkcije potrebne za bezbednosna ispitivanja, pa elektroinstalater i tehničar za preglede ne moraju da nose više odvojenih instrumenata.

Instrument ispituje zaštitne strujne sklopke (FID) tipova AC i A, kako standardne tako i selektivne, sa nazivnim strujama 10, 30, 100, 300 i 500 mA. Meri vreme okidanja pri jednostrukoj i petostrukoj nazivnoj struji, kao i samu struju okidanja. Predviđeni su režimi sa punim i polutalasom, kao i odbrojavanje od 30 sekundi, a fazni ugao se prebacuje između 0° i 180° radi pronalaženja najkraćeg vremena okidanja — jer se sklopka ne ponaša isto u obe poluperiode mreže.

Merenje impedanse petlje izvodi se strujom od 20 A, uz izračunavanje očekivane struje kratkog spoja do 26 kA. Za merenja u kolima sa zaštitnom sklopkom predviđen je poseban režim sa strujom merenja od svega 15 mA, koji sprečava neželjeno okidanje — bez njega bi svako merenje isključivalo kolo i prekidalo napajanje potrošača.

Otpornost izolacije meri se ispitnim naponima 250 V, 500 V i 1000 V, u opsegu do 1000 MΩ. Neprekidnost zaštitnog voda proverava se strujom većom od 200 mA, kako nalaže standard, u opsegu do 199 Ω. Uređaj proverava i redosled faza u trofaznom sistemu, prikazuje ispadanje pojedinačne faze, meri naizmenični i jednosmerni napon do 440 V i frekvenciju.

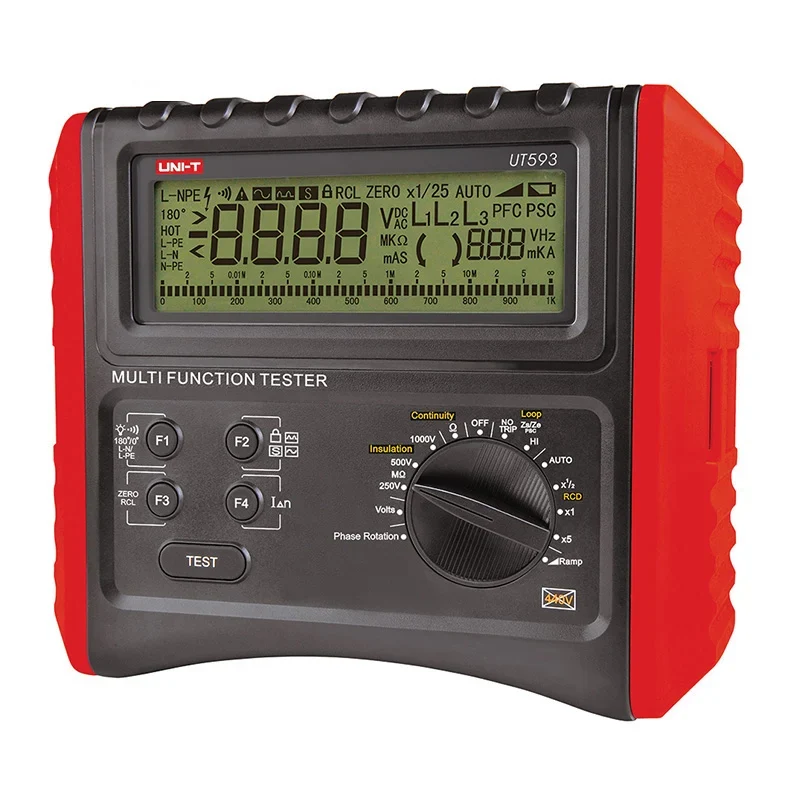

Displej je LCD dimenzija 125 × 37 mm, sa belim pozadinskim osvetljenjem, dvostrukim prikazom izmerenih vrednosti, oznakama režima i jedinica, i analognim bargrafom od 50 podeoka — koji pokazuje kretanje vrednosti u realnom vremenu, što kod nestabilnih merenja govori više od samog broja. Kapacitet prikaza je 9999 tačaka.

Kućište je izrađeno za terenski rad, sa zaštitnim poklopcem. Instrument u realnom vremenu prikazuje stanje priključenja i sam proverava prisustvo napona pre merenja. Beleženje rezultata pokreće se jednim tasterom, a automatsko isključivanje štedi baterije.

Tehničke karakteristike

• Proizvođač: UNI-T
• Model: UT593
• Tip proizvoda: višefunkcionalni instalacioni tester
• Standardi: IEC 61010, EN 61557
• Merna kategorija: CAT III 300 V
• Sertifikacija: CE
• Displej: LCD, 125 × 37 mm, belo pozadinsko osvetljenje, dvostruko očitavanje
• Kapacitet prikaza: 9999 tačaka, sa analognim bargrafom od 50 podeoka
• Napajanje: 6 × AA baterija, 1.5 V
• Automatsko isključivanje: da
• Dimenzije: 210 × 90 × 175 mm
• Masa: 1 kg sa baterijama
• Boja: crvena i siva

Otpornost izolacije

• Ispitni naponi: 250 V, 500 V i 1000 V (±10%)
• Merni opsezi: 0.05–250 MΩ, 0.05–500 MΩ, 0.05–1000 MΩ
• Nazivna ispitna struja pri opterećenju 250 kΩ / 500 kΩ / 1 MΩ: 0.9–1.1 mA
• Struja kratkog spoja: ispod 1.8 mA
• Tačnost: ±(5% + 5)

Neprekidnost zaštitnog voda

• Merni opseg: 0.00–199 Ω
• Ispitna struja: preko 200 mA (u opsegu 0.00–2 Ω)
• Tačnost: ±(2% + 5)

Impedansa linije i petlje

• Merni opseg: 0.01–2000 Ω
• Tačnost: ±(5% + 5)
• Radni napon impedanse linije: 230 V, 45–65 Hz
• Radni napon impedanse petlje: 195–253 V, 45–65 Hz
• Struja merenja: 20 A
• Proračun struje kratkog spoja (PFC/PSC): 0–26 kA
• Režim bez okidanja sklopke — opseg: 1.00–2000 Ω
• Režim bez okidanja sklopke — struja merenja: 15 mA

Ispitivanje FID sklopki

• Tipovi sklopki: AC i A, standardne i selektivne
• Nazivne struje: 10, 30, 100, 300 i 500 mA (±10%)
• Merni napon: 195–253 V, 45–65 Hz
• Tačnost struje merenja pri 220 V AC: ±(10% + 2)
• Vreme okidanja pri 1 × IΔn: 0–2000 ms
• Vreme okidanja pri 1 × IΔn sa odbrojavanjem: 0–500 ms
• Vreme okidanja pri 5 × IΔn: 0–40 ms
• Tačnost merenja vremena: ±(5% + 5)
• Režimi ispitivanja: pun talas, polutalas i odbrojavanje 30 s
• Fazni ugao: 0° i 180°, promenljiv
• Merenje struje okidanja: podržano

Napon, frekvencija i redosled faza

• Merenje jednosmernog napona: 0 do ±440 V
• Merenje naizmeničnog napona: 0–440 V (50/60 Hz)
• Rezolucija napona: 1 V
• Tačnost napona: ±(2% + 3)
• Merenje frekvencije: 20–100 Hz, rezolucija 1 Hz
• Redosled faza: trofazno 100–440 V, 45–65 Hz
• Prikaz smera: L1 › L2 › L3 u oba smera
• Prikaz ispada faze: na displeju se prikazuje koja faza nedostaje
• Automatska provera prisustva napona: da
• Prikaz stanja priključenja: u realnom vremenu

Primena

• Puštanje u rad novih električnih instalacija
• Periodični pregledi i redovno održavanje
• Izdavanje atesta i izrada mernih protokola
• Ispitivanje zaštitnih strujnih sklopki svih uobičajenih tipova
• Provera neprekidnosti zaštitnog voda i izjednačenja potencijala
• Merenje otpornosti izolacije na vodovima i uređajima
• Provera redosleda faza pre priključenja motora
• Dijagnostika kvarova u razvodnim ormanima
• Elektroinstalaterske firme, servisi i službe održavanja

Instrument je namenjen stručnim licima obučenim za rad na električnim instalacijama. Pre svakog merenja treba proveriti ispravnost mernih vodova i odgovarajuću mernu kategoriju za mesto merenja — CAT III 300 V pokriva fiksne instalacije u objektu, ali ne i merenja na priključku mreže. Merenje otpornosti izolacije izvodi se isključivo na beznaponskom delu instalacije.
