UNI-T UT381PV merač sunčevog zračenja 0–1400 W/m², nagib, azimut, Bluetooth, IP65

UNI-T UT381PV — merač sunčevog zračenja za fotonaponske sisteme, četiri merenja u jednom uređaju: ozračenost 0–1400 W/m², temperatura okoline i temperatura panela preko spoljne sonde sa vakuumskom čašicom, nagib −90° do +90° i azimut 0–360°, memorija za 12.800 zapisa, Bluetooth veza sa aplikacijom iENV i izvoz izveštaja, zvučni i svetlosni alarm odstupanja nagiba, kućište IP65 otporno na UV zračenje i pad sa 2 m, napajanje sa dve AA baterije za oko 95 sati rada

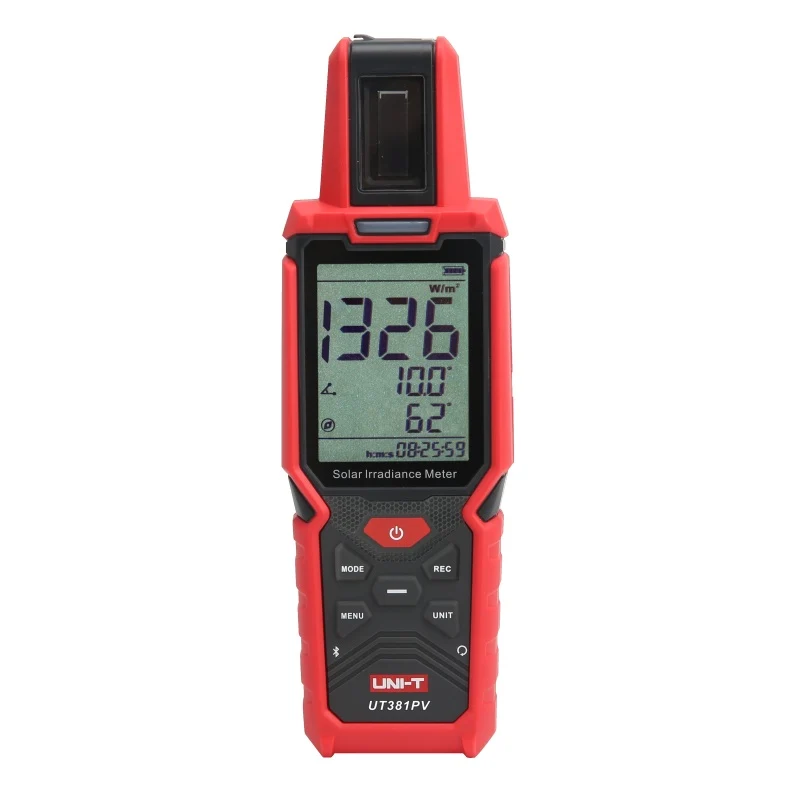

UNI-T UT381PV je profesionalni merač sunčevog zračenja, namenjen postavljanju, ispitivanju i održavanju fotonaponskih sistema. Meri ozračenost pri prirodnoj i simuliranoj sunčevoj svetlosti, pa se koristi i na terenu i u laboratorijskim ispitivanjima panela.

Uređaj objedinjuje četiri merenja koja su za rad na solarnim sistemima neodvojiva. Pored ozračenosti, meri i temperaturu — okoline i samog panela, preko priložene sonde sa vakuumskom čašicom. Temperatura panela je presudna jer prinos opada sa zagrevanjem ćelija: bez tog podatka izmerena snaga se ne može pravilno uporediti sa deklarisanom.

Uz to su ugrađeni senzori nagiba i azimuta. Nagib se meri u opsegu od −90° do +90°, a azimut punih 360°, pa se orijentacija i ugao postavljanja panela proveravaju istim uređajem, bez posebnog uglomera i kompasa. Predviđen je i alarm — zvučni i svetlosni — koji se oglašava kada ugao postavljanja odstupi od zadate vrednosti, što ubrzava rad pri montaži većeg broja panela.

Rezultati se beleže u memoriji kapaciteta 12.800 zapisa, sa intervalom snimanja podesivim od jedne sekunde do 60 minuta. Preko Bluetooth veze, dometa do 100 m na otvorenom, podaci se prenose u mobilnu aplikaciju iENV — prate se u realnom vremenu i izvoze kao izveštaj u PDF ili CSV formatu. Uređaj se može povezati i sa UNI-T UT541 analizatorom karakteristike fotonaponskih sistema.

Kućište je izrađeno za terenski rad: stepen zaštite IP65 protiv prodora prašine i prskanja vode, materijal otporan na UV zračenje i izdržljivost na pad sa dva metra. Priložen je nosač sa brzim otpuštanjem za pričvršćivanje na panel. Napajanje čine dve AA baterije, sa oko 95 sati rada, uz automatsko isključivanje posle 30 minuta mirovanja.

Tehničke karakteristike

• Proizvođač: UNI-T
• Model: UT381PV
• Tip proizvoda: merač sunčevog zračenja za fotonaponske sisteme
• Merenje ozračenosti: 0–1400 W/m², rezolucija 1 W/m², tačnost ±(5% + 5)
• Merenje temperature: rezolucija 0.1 °C, tačnost ±1 °C u opsegu −10 do 75 °C
• Broj temperaturnih kanala: 2 (okolina i panel)
• Merenje nagiba: −90.0° do +90.0°, rezolucija 0.1°
• Tačnost nagiba: ±1.5° pri −50 do 50 °C; ±2.5° izvan tog opsega
• Merenje azimuta: 0–360°, rezolucija 1°, tačnost ±7°
• Kalibracija kompasa: podržana
• Memorija: 12.800 zapisa
• Interval snimanja: 1 s do 60 min, podesiv
• Bežična veza: Bluetooth, domet do 100 m na otvorenom
• Mobilna aplikacija: iENV, praćenje u realnom vremenu i izvoz u PDF i CSV
• Povezivanje sa drugim uređajima: UNI-T UT541 analizator fotonaponskih sistema
• Alarm nagiba: zvučni i svetlosni, pri odstupanju od zadate vrednosti
• Signalizacija: LED indikator i zvučni signal
• Podešavanje vremena: podržano
• Automatsko isključivanje: posle 30 minuta mirovanja
• Stepen zaštite: IP65
• Otpornost na pad: ispitano sa 2 m
• Materijal kućišta: otporan na UV zračenje
• Radni uslovi: −20 °C do 60 °C, do 90% RH bez kondenzacije
• Napajanje: 2 × AA baterija
• Autonomija: oko 95 h
• Dimenzije: 201 × 54.2 × 33.7 mm
• Masa: približno 212 g bez baterija
• Nosač: sa brzim otpuštanjem, za montažu na panel

Sadržaj isporuke

• 1 × merač sunčevog zračenja UNI-T UT381PV
• 1 × temperaturna sonda sa vakuumskom čašicom za panel
• 1 × nosač za panel sa brzim otpuštanjem
• 1 × zaštitna torbica
• 2 × AA baterija

Primena

• Postavljanje i podešavanje fotonaponskih panela
• Određivanje ugla nagiba i orijentacije pri montaži
• Provera ozračenosti na lokaciji pre projektovanja sistema
• Merenje prinosa u odnosu na trenutnu ozračenost i temperaturu panela
• Održavanje i periodična kontrola solarnih elektrana
• Dijagnostika smanjenog prinosa — zasenčenje, prljavština, pregrevanje
• Ispitivanje panela u laboratorijskim uslovima i pri simuliranoj svetlosti
• Izrada izveštaja i dokumentovanje merenja
• Projektantske i izvođačke firme u oblasti solarne energetike

Za tačno merenje senzor ozračenosti treba postaviti u istoj ravni sa panelom, jer i mali otklon menja izmerenu vrednost. Temperaturna sonda meri temperaturu na mestu gde je pričvršćena vakuumskom čašicom — za uporediva merenja koristi se ista pozicija na panelu. Merenje azimuta se zasniva na kompasu, pa blizina metalnih konstrukcija i nosača može uticati na očitavanje; pri prvom korišćenju i posle premeštanja preporučuje se kalibracija kompasa.
