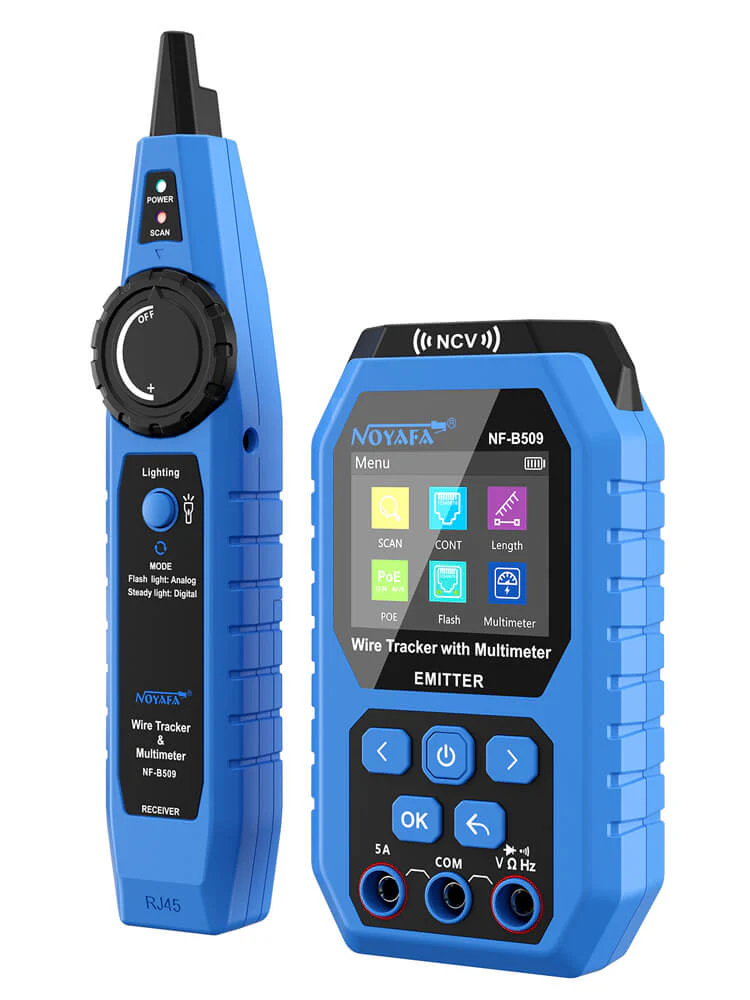

NOYAFA NF-B509 profesionalni tragač kablova sa mrežnim testerom, PoE proverom, port locator funkcijom i digitalnim multimetrom
NOYAFA NF-B509 je multifunkcionalni tester i tragač kablova namenjen električarima, instalaterima mreža, servisnim tehničarima, IT održavanju i korisnicima koji žele jedan instrument za proveru mrežnih kablova, pronalaženje vodova, merenje dužine kabla i osnovnu električnu dijagnostiku. Uređaj kombinuje wire tracker, network cable tester, length meter, PoE tester, port locator, digitalni multimetar i NCV detektor napona.
NF-B509 je posebno koristan kod LAN instalacija, servisiranja mrežnih utičnica, pronalaženja neobeleženih kablova u patch panelima, proveravanja RJ45 kablova i detekcije grešaka u ožičenju. Uz sondu i generator tona, tehničar može pratiti kabl kroz zid, kanalicu, ormar ili između prostorija, dok funkcija port locator pomaže da se pronađe aktivan port na switch-u ili ruteru pomoću treptanja lampice.
Pored mrežnih funkcija, uređaj ima i multimetarski deo za osnovna električna merenja. Može meriti AC/DC napon, DC struju, otpor, temperaturu, a podržava i NCV detekciju. Zbog toga je praktičan za terenski rad, jer smanjuje potrebu za nošenjem više odvojenih instrumenata.
Ključne karakteristike
- Multifunkcionalni tester za mrežne kablove, električne vodove i osnovna merenja
- Wire tracker funkcija za pronalaženje kablova pomoću sonde i ton generatora
- Tester kontinuiteta RJ45 UTP/STP mrežnih kablova
- Merenje dužine RJ45 kabla u opsegu 5–200 m
- Maksimalni domet testa kontinuiteta do 2000 m
- PoE test za 4-pin i 8-pin napajanje, uz prikaz napona
- Port locator funkcija za identifikaciju porta na switch-u ili ruteru
- Podrška za 10M, 100M i 1000M portove
- Digitalni multimetar za merenje napona, otpora i DC struje
- NCV beskontaktna detekcija napona sa 0–4 nivoa indikacije
- Kolor ekran za jasan prikaz rezultata
- Podesiva jačina skeniranja za preciznije praćenje kabla u snopu
- Prijemnik ima LED osvetljenje i priključak za slušalice
- Predajnik se napaja ugrađenom 3.7 V / 1500 mAh litijumskom baterijom
Primena
NOYAFA NF-B509 koristi se za instalaciju i održavanje računarskih mreža, proveru LAN kablova, pronalaženje neobeleženih mrežnih vodova, testiranje RJ45 utičnica, detekciju grešaka u ožičenju, merenje dužine kablova, proveru PoE napajanja, identifikaciju portova na switch-u, osnovnu elektro dijagnostiku i NCV proveru prisustva napona. Pogodan je za IT tehničare, elektroinstalatere, mrežne instalatere, servisere, kućne mreže, kancelarije, škole, hotele, video nadzor i tehničko održavanje objekata.
Tehničke karakteristike
- Proizvođač: NOYAFA
- Model: NF-B509
- Naziv proizvoda: Wire & Cable Tracker with Digital Multimeter
- Tip proizvoda: Tragač kablova, mrežni tester i digitalni multimetar
- Glavne funkcije: Network cable tester, wire tracer, length meter, PoE test, port locator, digitalni multimetar i NCV detektor
- Tipovi kablova: RJ45 UTP/STP mrežni kablovi i kompatibilni niskonaponski vodovi za funkciju traganja, prema načinu povezivanja iz uputstva
- Test kontinuiteta: Da, za brzo otkrivanje grešaka u ožičenju RJ45 kablova
- Maksimalni domet testa kontinuiteta: Do 2000 m / 6561 ft
- Merenje dužine kabla: RJ45 cable length meter
- Opseg merenja dužine: 5–200 m, odnosno 16–656 ft
- Tačnost merenja dužine: ±3 m / ±9 ft prema NOYAFA specifikaciji
- Wire tracker funkcija: Da, praćenje kablova pomoću predajnika i prijemne sonde
- Podesiva jačina skeniranja: Da, za preciznije lociranje kabla u snopu
- PoE test: Da, 4-pin ili 8-pin power tester sa proverom napona
- Port locator: Da, identifikacija porta na ruteru ili Ethernet switch-u preko treptanja lampice
- Podržane brzine portova: 10M, 100M i 1000M
- Ethernet status test: Da, prikaz informacija o Ethernet statusu, napajanju i PoE standardu prema NOYAFA opisu
- NCV detekcija: Da, beskontaktna detekcija napona
- NCV nivoi: 0–4 nivoa indikacije
- Merenje temperature: Da
- Multimetar: Integrisan digitalni multimetar
- Merenje napona: 600 mV do 610 V
- Tačnost merenja napona: DC ±0.5% + 3; AC ±0.5% + 3, prema NOYAFA specifikaciji
- Merenje struje: 1 mA do 3 A DC
- Tačnost merenja struje: ±0.8% + 3, prema NOYAFA specifikaciji
- Merenje otpora: 600 Ω do 60 MΩ
- Tačnost merenja otpora: ±1.0% + 5, prema NOYAFA specifikaciji

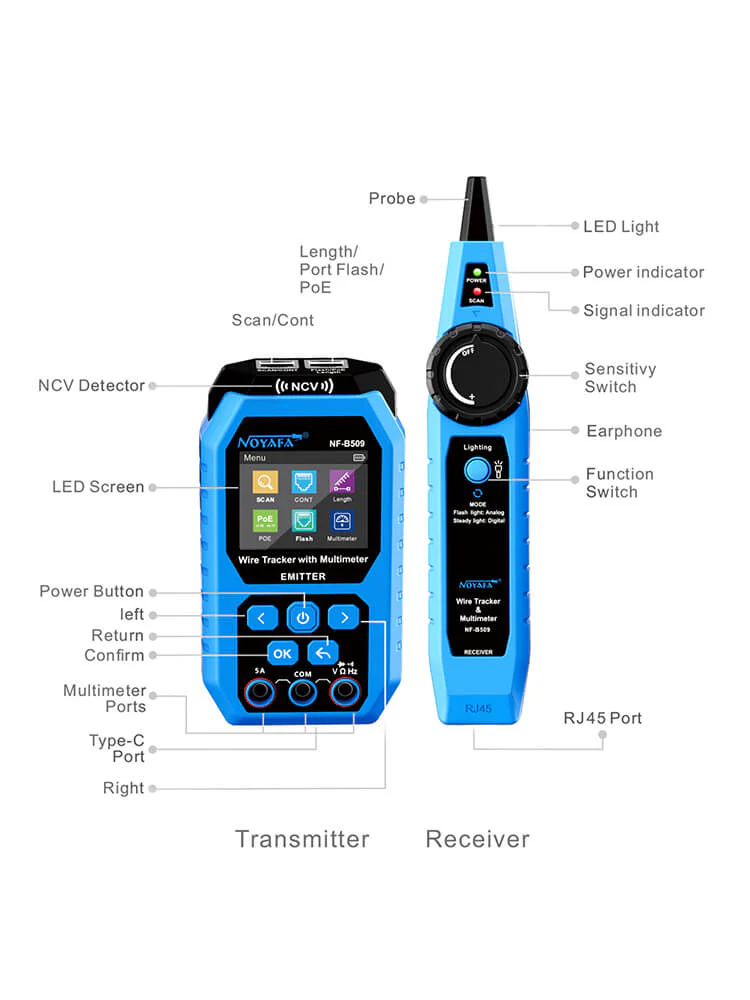

- Ekran: Kolor LCD ekran na predajniku
- Prijemna sonda: Visokoosetljiva sonda za pronalaženje kablova
- LED osvetljenje na prijemniku: Da, za rad u mračnim uglovima, kanalima i ormarima
- Priključak za slušalice: Da, na prijemniku
- Maksimalna radna struja prijemnika: 150 mA
- Napajanje predajnika: 3.7 V / 1500 mAh litijumska baterija
- Napajanje prijemnika: DC 9 V
- Automatsko isključivanje: Da
- Dimenzije predajnika: 137.5 × 76 × 34 mm
- Dimenzije prijemnika: 204.9 × 38 × 29 mm
- Tipični korisnici: Mrežni instalateri, IT tehničari, električari, serviseri, održavanje objekata i napredni kućni korisnici
- Nije namenjen za: Profesionalnu sertifikaciju LAN instalacija, merenje kategorije kabla prema standardu, zamenu za kalibrisani elektro-multimetar više klase ili rad izvan deklarisanih opsega
- Bezbednosna napomena: Pre traganja, testiranja kontinuiteta ili rada na mrežnom kablu proveriti da li je kabl bezbedan za test; multimetarske funkcije koristiti samo u okviru deklarisanih opsega i prema uputstvu proizvođača
NOYAFA NF-B509 je praktičan alat za instalatere koji svakodnevno rade sa mrežnim ormarima, patch panelima, utičnicama i kablovima bez jasnih oznaka. Funkcija traganja kablova pomaže da se pronađe tačan vod bez izvlačenja više kablova iz snopa, dok test kontinuiteta brzo pokazuje da li je kabl pravilno povezan ili postoji greška u paricama.
Kod mrežnih instalacija NF-B509 pomaže i u proveri PoE napajanja, što je važno kod IP kamera, access point uređaja, VoIP telefona i drugih uređaja koji dobijaju napajanje preko mrežnog kabla. Port locator funkcija dodatno ubrzava rad u mrežnom ormaru, jer omogućava da se povezan port pronađe preko treptanja indikatorske lampice na switch-u.
