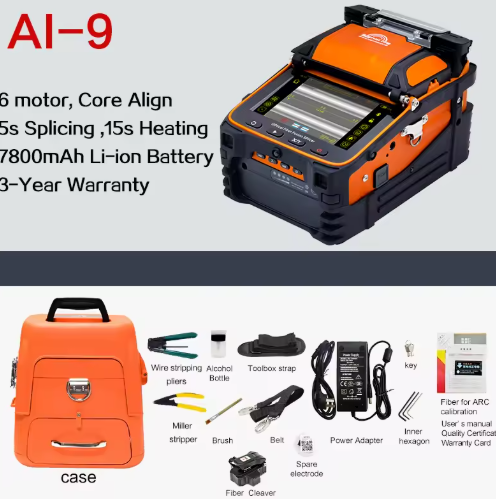

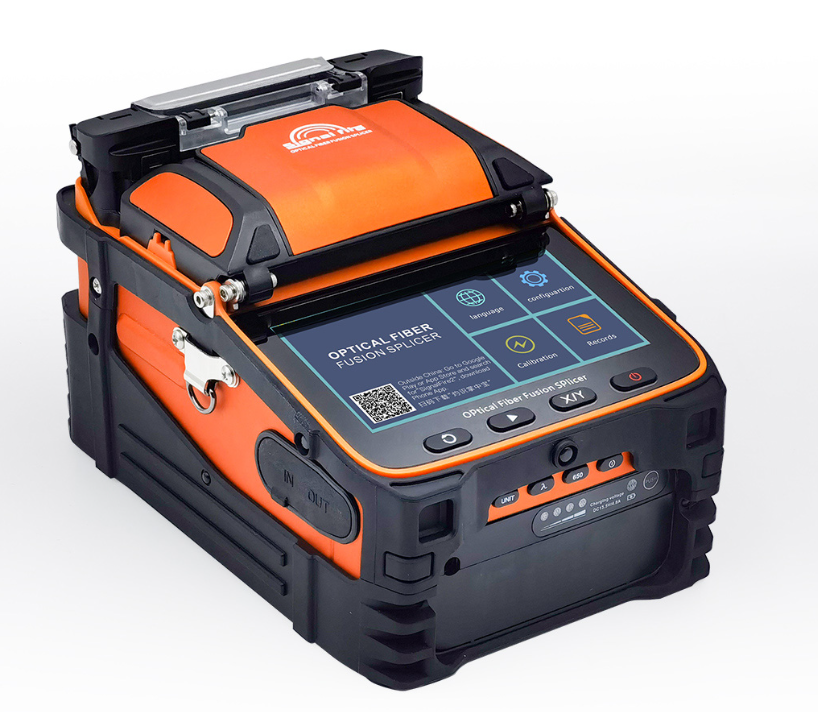

Signal Fire AI-9 aparat za varenje optičkih vlakana, 6 motora, 5 s, sa OPM i VFL

Signal Fire AI-9 — automatski aparat za varenje optičkih vlakana sa poravnanjem po jezgru i šest motora, vreme varenja 5 s i grejanja 15 s, industrijski procesor, kolor displej sa uvećanjem 320 puta, ugrađeni merač optičke snage i izvor crvene svetlosti za lociranje kvara, univerzalni držač 3 u 1, litijumska baterija za oko 260 ciklusa varenja i grejanja, rad na visokim nadmorskim visinama i niskim temperaturama

Signal Fire AI-9 je potpuno automatski aparat za varenje optičkih vlakana, namenjen izgradnji i održavanju magistralnih optičkih trasa. Poravnanje vlakana obavlja se po jezgru, uz pogon od šest motora sa automatskim izoštravanjem — postupak koji daje najmanje gubitke na spoju i predstavlja standard za magistralne radove, za razliku od jednostavnijih aparata sa poravnanjem po omotaču.

Ciklus varenja traje 5 sekundi, a grejanje zaštitne bužirke 15 sekundi. U odnosu na uobičajene aparate, proizvođač navodi oko 50% veću produktivnost. Uređaj koristi industrijski procesor, pa upravljanje lukom i kalibracija teku bez zastoja i kašnjenja.

Poseban značaj za rad na terenu ima to što su merač optičke snage i izvor crvene svetlosti ugrađeni u sam aparat. Time se merenje gubitka na spoju, provera prolaznosti trase i traženje preloma obavljaju istim uređajem — bez nošenja dodatnih instrumenata i bez prepakivanja opreme na svakoj tački.

Univerzalni držač 3 u 1 prihvata jednomodna i višemodna vlakna, golo vlakno, pigtail, patch kabl i drop kabl, bez zamene uložaka. Grejni deo se automatski zatvara, a proširiva rešetka za hlađenje omogućava da se više spojeva hladi istovremeno, dok se radi na sledećem.

Displej je kolor, dijagonale pet inča, sa uvećanjem od 320 puta — dovoljno da se stanje čela vlakna i sam spoj pregledaju pre i posle varenja. Litijumska baterija velikog kapaciteta obezbeđuje oko 260 ciklusa varenja sa grejanjem po punjenju, a uređaj je predviđen za rad u zahtevnim uslovima — na velikim nadmorskim visinama, u pustinjskim područjima i na niskim temperaturama.

Tehničke karakteristike

• Proizvođač: Signal Fire
• Model: AI-9
• Tip proizvoda: automatski aparat za varenje optičkih vlakana
• Način poravnanja: po jezgru vlakna (core alignment)
• Broj motora: 6, sa automatskim izoštravanjem
• Vreme varenja: 5 s
• Vreme grejanja: 15 s
• Procesor: industrijske klase
• Displej: kolor, dijagonala 5″, osetljiv na dodir
• Uvećanje slike: 320 puta
• Tipovi vlakana: jednomodna (G.652, G.657), višemodna (G.651), DS i NZDS
• Držač vlakna: univerzalni 3 u 1 — golo vlakno, pigtail, patch kabl, drop kabl, višenitni kabl
• Ugrađeni merač optičke snage (OPM): da
• Ugrađen izvor crvene svetlosti (VFL): da, sa neprekidnim i trepćućim režimom
• Grejni deo: sa automatskim zatvaranjem poklopca
• Rešetka za hlađenje: proširiva, za više spojeva istovremeno
• Napajanje: ugrađena litijumska baterija velikog kapaciteta
• Autonomija: oko 260 ciklusa varenja sa grejanjem po punjenju
• Uslovi rada: velike nadmorske visine, pustinjski uslovi, niske temperature
• Namena: magistralne optičke trase, dužina projekta do oko 80 km

Primena

• Izgradnja magistralnih optičkih trasa
• FTTH projekti i priključenje korisnika
• Održavanje i hitne intervencije na optičkoj mreži
• Sistemi video nadzora i tehničke zaštite
• Telekomunikacione i kablovske operatorske mreže
• Železnička i elektrodistributivna infrastruktura
• Merenje gubitka na spoju i provera prolaznosti trase
• Traženje preloma i oštećenja vlakna
• Nastava, obuka i istraživački rad

Elektrode i noževi za sečenje vlakna su potrošni delovi i menjaju se prema broju izvedenih spojeva. Za pouzdan rad potrebno je redovno čišćenje V-žlebova, elektroda i optičkih elemenata alkoholom i štapićima za čišćenje. Aparat zahteva obučeno rukovanje — kvalitet spoja u velikoj meri zavisi od pripreme vlakna, odnosno od ravnog čela dobijenog ispravnim sečenjem.
