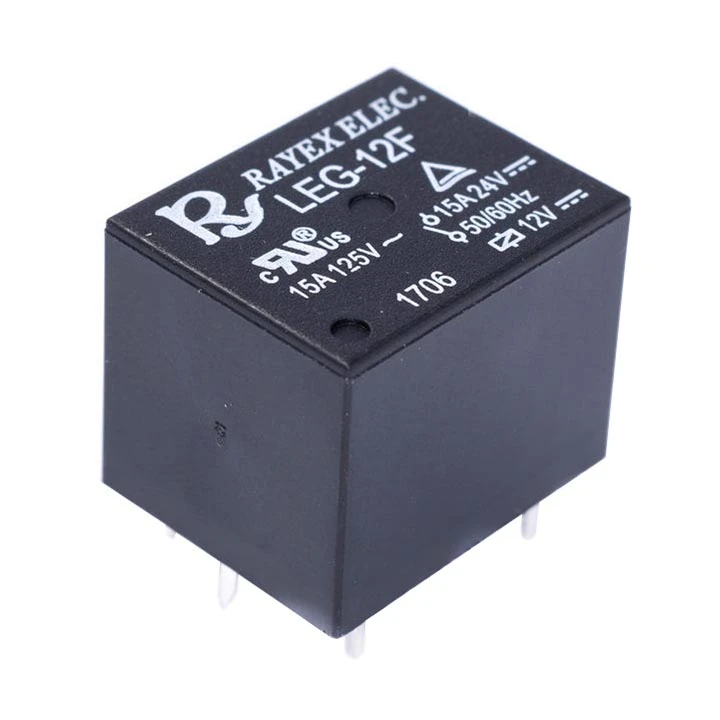

Relej LEG-12F 12V 15A 1xM+R SPDT PCB

Relej LEG-12F 12V 15A 1xM+R za PCB montažu, automatiku, upravljačke sklopove i prekidanje potrošača

Relej LEG-12F 12V 15A 1xM+R je elektromagnetni relej sa kalemom od 12V DC i jednim preklopnim kontaktom, odnosno kontaktima 1 x mirni + radni. Ovakva konfiguracija se često označava kao SPDT ili 1 Form C, što znači da relej ima zajednički kontakt, normalno zatvoren kontakt i normalno otvoren kontakt.

Model LEG-12F je namenjen za PCB lemnu montažu i koristi se u elektronskim uređajima, upravljačkim pločama, modulima automatike, relejnim interfejsima, napajanjima, alarmnim sistemima, punjačima, kontrolerima i drugim aplikacijama gde je potrebno električno odvajanje upravljačkog kola od potrošača. Prema dostupnim podacima za LEG-12F, maksimalna struja kontakata je 15A, uz obavezno poštovanje dozvoljenog napona, vrste opterećenja i uslova hlađenja.

Zbog kompaktnog kućišta i standardnog rasporeda pinova, ovaj relej je praktičan za servis, zamenu postojećeg releja u uređaju ili izradu novih elektronskih sklopova. Pri izboru treba proveriti da li se traži baš verzija LEG-12F, jer slični modeli LEG-12 i LEG-12F mogu imati različitu dozvoljenu struju kontakata.

Ključne karakteristike

• Elektromagnetni relej sa 12V DC kalemom
• Model LEG-12F
• Radna jačina struje kontakata do 15A prema dostupnim podacima za LEG-12F
• Kontaktni raspored 1 x mirni + radni
• SPDT / 1 Form C konfiguracija kontakata
• PCB lemna montaža
• Kompaktno kućište približno 19.5 × 15.8 × 15mm
• Pogodan za upravljačke ploče, automatiku, elektroniku, alarmne sisteme i relejne module
• Omogućava upravljanje potrošačem preko niskonaponskog 12V kontrolnog kola
• Koristan za zamenu releja u postojećim uređajima uz proveru pinout-a i električnih karakteristika

Primena

Relej LEG-12F 12V 15A koristi se za upravljanje potrošačima iz elektronskih kontrolnih kola, uključujući automatiku, relejne module, kontrolere, napajanja, alarmne i sigurnosne sisteme, punjače, upravljačke ploče, male kućne aparate, servis elektronike, hobi projekte, Arduino i mikrokontrolerske aplikacije uz odgovarajući drajver, kao i druge sklopove gde je potreban preklopni kontakt sa kalemom od 12V DC.

Tehničke karakteristike

LEG-12F je dobar izbor za elektronske sklopove u kojima je potreban pouzdan mehanički kontakt i odvajanje upravljačkog dela od potrošača. Zahvaljujući preklopnom kontaktu, isti relej može raditi kao uključni ili isključni element, u zavisnosti od toga da li se koristi NO ili NC kontakt.

Za direktno upravljanje iz mikrokontrolera ne preporučuje se povezivanje kalema releja direktno na GPIO pin. Potreban je odgovarajući tranzistorski drajver, zaštitna dioda preko kalema i napajanje koje može obezbediti potrebnu struju kalema. Kod većih opterećenja treba voditi računa o širini bakarnih vodova na PCB-u, preseku provodnika i maksimalnom opterećenju kontakata.
