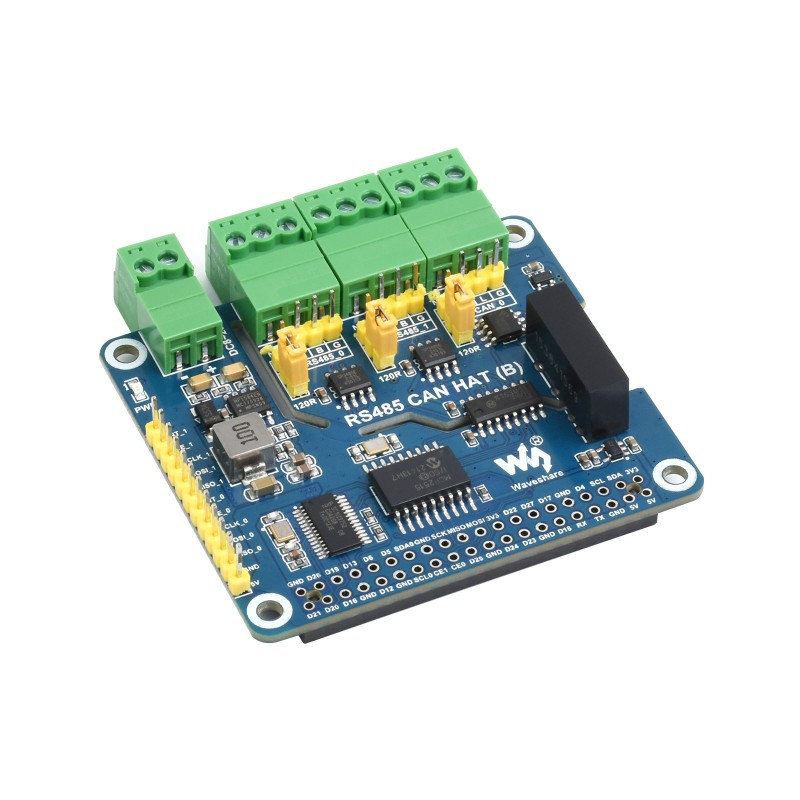

Izolovani RS485 CAN HAT (B) za Raspberry Pi, 2x RS485 i 1x CAN, napajanje 8-28V, napajanje 3,3 V, SPI, dimenzije 65 x 56,5 mm, TVS elementi
RS485 CAN HAT (B) donosi dva RS485 kanala i jedan CAN, uz punu galvansku izolaciju napajanja i signala. Time se razlikuje od osnovne izvedbe: ona nema izolaciju, napaja se samo sa ploče i radi preko UART veze — pa je za kućne projekte i kratke linije. Izolovana izvedba je za industriju, duge vodove i okruženje sa smetnjama.
Tehničke karakteristike
- Prošireni interfejs: 2 x RS485 i 1 x CAN
- Komunikacija: SPI
- CAN kontroler: MCP2515
- CAN primopredajnik: SIT65HVD230DR ili SN65HVD23D
- CAN brzina: do 1 Mbit/s
- UART kolo: SC16IS752
- RS485 primopredajnik: SP3485
- RS485 brzina: 300 do 921600 bit/s
- Izolacija: galvanska, magnetna izolacija napajanja i signala, bez posebnog izvora za izolovanu stranu
- Zaštita: TVS elementi, samoobnavljajući osigurač i zaštitne diode
- Napajanje: spoljno 8-28 V DC ili preko Raspberry Pi ploče; može napajati i samu ploču
- Završni otpornik: 120 Ω, uključuje se kratkospojnikom
- Radni napon: 3,3 V
- Dimenzije: 65 x 56,5 mm
- Masa: 61 g
- Priključci: vijčane kleme i pinovi, bez lemljenja
Sadržaj pakovanja
- RS485 CAN HAT (B): 1
- Ženski crvena pinova 2×20: 1
- Set vijaka: 1
- Koristi se u industrijskim instalacijama sa Modbus i CAN uređajima, na dugim vodovima i uz elektromagnetne smetnje.
