Konvertor PWM u napon 0-10V, napajanje 12-30V DC, za PLC i MCU, pretvaranje PWM signala 0-100% u, dimenzije obično oko 33 x 33 x 15 mm;

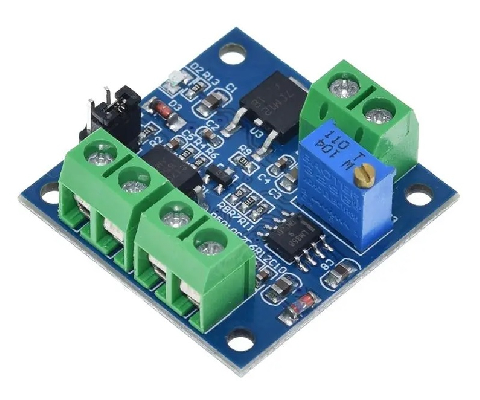

Modul koji PWM signal pretvara u analogni napon 0-10 V — time se mikrokontroler ili PLC povezuje sa uređajem koji prima samo analogni signal. Nula posto radnog ciklusa daje 0 V, sto posto oko 10 V.
Tehničke karakteristike
- Namena: pretvaranje PWM signala 0-100% u analogni napon 0-10 V
- Napajanje: 12-30 V DC
- Preporučena učestanost PWM signala: 1-3 kHz
- Ponašanje bez signala: izlaz je 0 V
- Kalibracija: dovesti PWM sa 50% radnog ciklusa i 1-3 kHz, izmeriti napon između VOUT i GND i potenciometrom podesiti na 5,00 V
- Dimenzije: obično oko 33 x 33 x 15 mm; proveriti meru isporučene izvedbe
- Napomena: pri znatnoj promeni učestanosti PWM signala odnos radnog ciklusa i napona odstupa — ponoviti kalibraciju
- Koristi se za povezivanje mikrokontrolera, PLC i CNC upravljača sa frekventnim pretvaračima i regulatorima.
