PuQi PQWT-L2000 akustični detektor curenja vode na cevovodima, dubina do 5 m, tačnost ±1 m

PQWT-L2000 detektor curenja vode na spoljnim cevovodima — akustični uređaj za pronalaženje mesta curenja bez raskopavanja, sa jednim senzorom vibracija srednje veličine, zvučnim praćenjem preko slušalica i grafičkim prikazom spektra na ekranu, dubina otkrivanja do 5 m, frekventni opseg 1 Hz do 10 000 Hz, tačnost određivanja mesta ±1 m, radni režimi za grubu pretragu i za precizno lociranje, rad na metalnim i nemetalnim cevima bez obzira na materijal, zapisivanje podataka na SD karticu, radna temperatura od −20 °C do +50 °C, 15 sati neprekidnog rada, masa glavne jedinice 0,7 kg (Model PQWT-L2000, izvedba sa jednim senzorom)

Detektor curenja PQWT-L2000 pronalazi mesto na kojem cevovod propušta, pre nego što se pristupi raskopavanju. Senzor se prislanja uz površinu iznad trase cevi i prikuplja zvuk i vibracije koje izaziva voda na mestu proboja; glavna jedinica taj signal obrađuje i prikazuje ga istovremeno kao zvuk u slušalicama i kao sliku spektra na ekranu.

Mogućnost istovremenog slušanja i gledanja spektra razdvaja curenje od okolne buke. Signal sa mesta curenja je postojan i jednoličan, sa izraženom amplitudom, dok se smetnje javljaju kao kratkotrajni skokovi — razlika koja se na ekranu vidi i kad je uhu teško da je uhvati. Metalne cevi se prepoznaju po pojačanom signalu u opsegu od 800 do 3000 Hz, a nemetalne u nižem opsegu od 300 do 800 Hz, zbog čega je i obuhvaćen širok frekventni opseg od 1 Hz do 10 000 Hz.

Rad se odvija u dva režima. U režimu grube pretrage merna mesta se postavljaju duž trase cevi na razmaku od oko 2 m i obeležavaju se zone sa izraženim signalom. U režimu preciznog lociranja u sumnjivoj zoni se postavlja gusta mreža mernih tačaka, signali se upoređuju po jačini i tačno se određuje mesto curenja — sa odstupanjem do 1 m, pri dubini ukopavanja do 5 metara.

Uređaj radi na cevima bez obzira na materijal — na metalnim i nemetalnim, pod pritiskom. Glavna jedinica teži 0,7 kg, pa se nosi tokom celog obilaska trase, a baterija izdržava 15 sati neprekidnog rada, što pokriva i noćni obilazak, kada je okolna buka najmanja i merenje najpouzdanije. Rezultati merenja se čuvaju na SD kartici. Radna temperatura od −20 °C do +50 °C omogućava rad i zimi, kada curenja na toplovodima najčešće i izlaze na videlo.

Tehničke karakteristike

• Proizvođač: PuQi (Hunan Puqi Water Environment Research Institute)
• Model: PQWT-L2000, izvedba sa jednim senzorom
• Tip proizvoda: akustični detektor curenja vode na cevovodima
• Namena: spoljni cevovodi
• Način rada: prikupljanje zvuka i vibracija sa mesta curenja
• Prikaz rezultata: zvuk u slušalicama i spektar na ekranu glavne jedinice
• Senzor: jedan, srednje veličine
• Dubina otkrivanja: do 5 m
• Frekventni opseg: 1 Hz do 10 000 Hz
• Tačnost određivanja mesta: ±1 m
• Radni režimi: gruba pretraga i precizno lociranje
• Materijal cevi: metalne i nemetalne, bez ograničenja
• Cevovodi: pod pritiskom
• Prikaz izmerenih vrednosti: brojčani, u realnom vremenu
• Čuvanje podataka: na SD kartici
• Radna temperatura: −20 °C do +50 °C
• Trajanje baterije: 15 sati neprekidnog rada
• Masa glavne jedinice: 0,7 kg
• Garancija na glavnu jedinicu: 2 godine

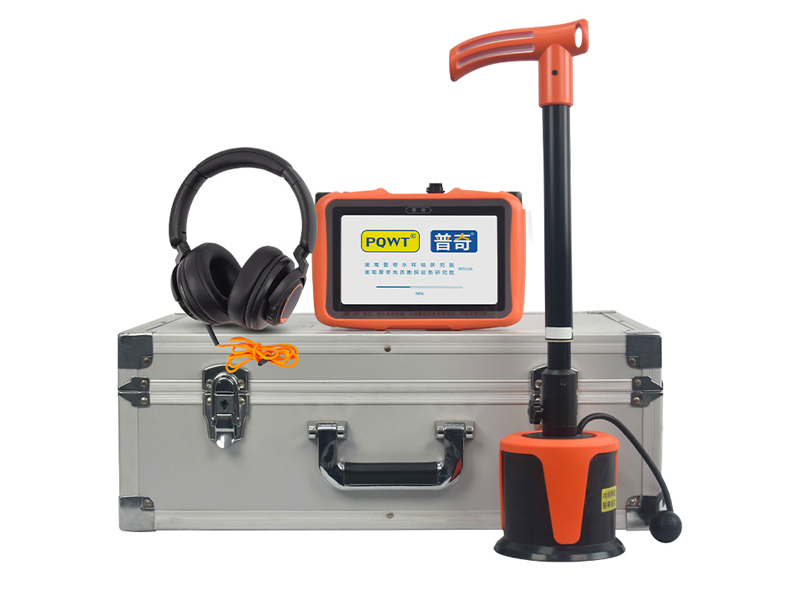

Sadržaj isporuke

• 1 × glavna jedinica sa ekranom
• 1 × senzor vibracija visoke osetljivosti
• 1 × slušalice sa prigušenjem okolne buke
• 1 × punjač sa kablom
• 1 × SD kartica za čuvanje podataka

Primena

• Pronalaženje curenja na gradskoj vodovodnoj mreži
• Pregled hidrantske i protivpožarne mreže
• Pronalaženje curenja na toplovodima i grejnim instalacijama
• Smanjenje gubitaka vode u distributivnoj mreži
• Pregled vodovodne mreže u stambenim naseljima i kompleksima
• Utvrđivanje uzroka naglo povećane potrošnje vode
• Lociranje mesta kvara pre raskopavanja
• Komunalna preduzeća i upravnici zgrada
• Izvođači vodovodnih i grejnih instalacija
• Servisi za pronalaženje curenja

Pouzdanost merenja zavisi od okolne buke, pa se pregled obavlja u mirnijem delu dana ili noću, i izbegava blizina jakih elektromagnetnih smetnji. Kontaktna površina senzora se povremeno čisti, a sredstvo za bolje prianjanje senzora uz podlogu nabavlja se odvojeno. Uređaj se ne koristi po nevremenu sa grmljavinom i ne sme da dođe u dodir sa vodom. Pri dužem nekorišćenju čuva se napunjen između 40 i 60 % kapaciteta baterije.
