Programabilni tajmer digitalni relej XY-WJ01, 6–30 V DC, 0.01 s do 9999 min

Tajmer relej XY-WJ01 — programabilni modul za vremensko upravljanje sa LED displejem, radni napon 6–30 V DC, opseg vremena od 0.01 s do 9999 min, više nezavisnih radnih režima sa podesivim vremenom uključenja i isključenja i brojem ciklusa, okidanje visokim nivoom, niskim nivoom ili preko pasivnog prekidača, izlazni relej za 30 V DC / 10 A ili 220 V AC / 5 A, čuvanje podešavanja u trajnoj memoriji

XY-WJ01 je programabilni tajmer relej sa displejem, namenjen automatskom uključivanju i isključivanju potrošača po zadatom vremenu. Zamenjuje mehanički tajmer i ručno prespajanje tamo gde je potrebno ponovljivo vremensko upravljanje — od zadrške pri uključenju do cikličnog rada koji se ponavlja unapred određen broj puta.

Vremenski opseg ide od 0.01 sekunde do 9999 minuta, što pokriva i brze impulse i procese koji traju danima. Podešavaju se tri osnovna parametra: vreme dok je relej uključen (OP), vreme dok je isključen (CL) i broj ciklusa (LOP), koji može biti od 1 do 999 ili neograničen.

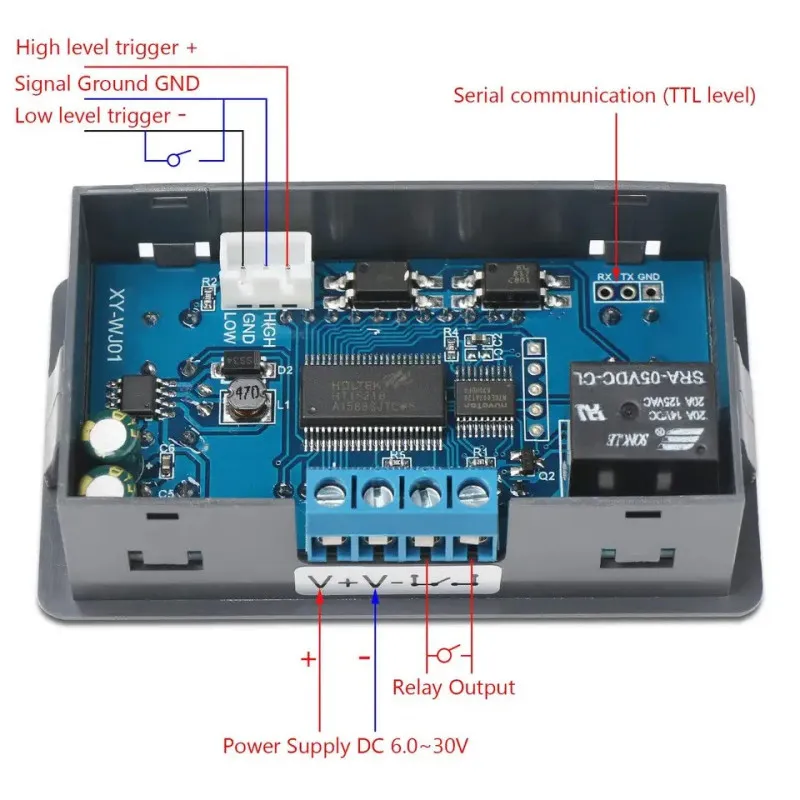

Modul se okida na tri načina — visokim nivoom napona od 3.0 do 24 V, niskim nivoom od 0.0 do 0.2 V, ili spajanjem pasivnog prekidača. Time se povezuje i na izlaz mikrokontrolera, i na senzor, i na običan taster ili graničnik.

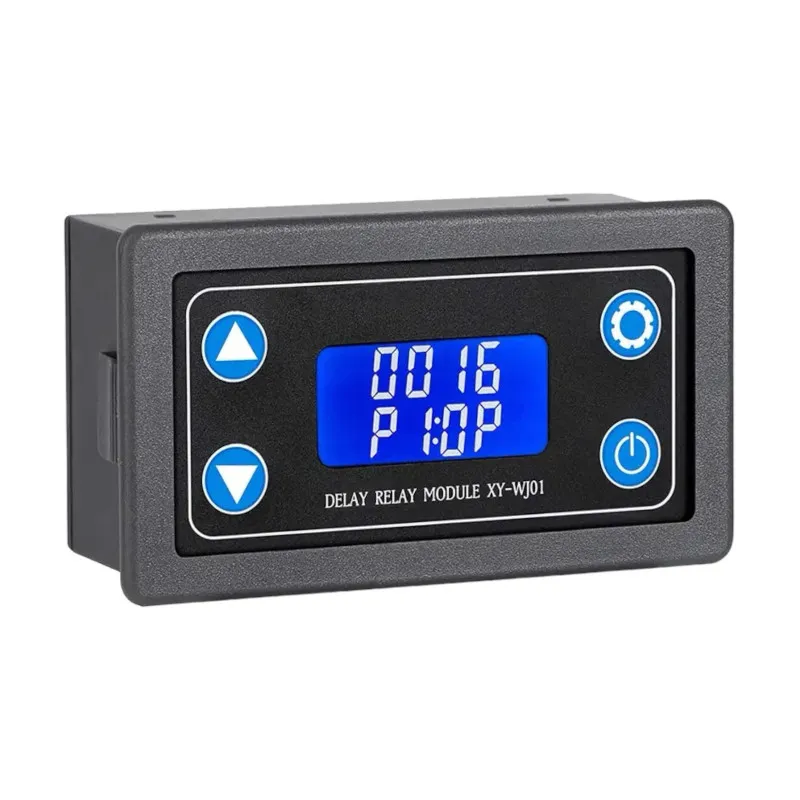

Upravljanje se obavlja preko četiri tastera. Dugim pritiskom na SET ulazi se u meni za izbor režima rada, tasterima UP i DOWN bira se režim i menjaju vrednosti, a kratkim pritiskom na SET prelazi se između parametara OP, CL i LOP. Ponovni dugi pritisak na SET čuva podešavanja. Taster STOP služi kao zaustavljanje u radu — pauzira i ponovo pokreće relej — a dugim pritiskom od pet sekundi uključuje se ili isključuje pozadinsko osvetljenje displeja.

Sva podešavanja se automatski upisuju u trajnu memoriju, pa se nakon nestanka napajanja modul vraća na iste vrednosti bez ponovnog programiranja. Potrošnja u mirovanju je do 15 mA, a u radu 50 mA.

Tehničke karakteristike

• Model: XY-WJ01
• Tip proizvoda: programabilni tajmer relej sa displejem
• Radni napon: 6–30 V DC
• Opseg vremena: 0.01 s do 9999 min
• Podesivi parametri: vreme uključenja (OP), vreme isključenja (CL), broj ciklusa (LOP)
• Broj ciklusa: 1–999 ili neograničeno
• Radni režimi: više nezavisnih režima (P1 nadalje, prema verziji firmvera)
• Okidanje — visok nivo: 3.0–24 V
• Okidanje — nizak nivo: 0.0–0.2 V
• Okidanje — prekidač: pasivni kontakt
• Izlazni kontakt — jednosmerno: 30 V DC / 10 A
• Izlazni kontakt — naizmenično: 220 V AC / 5 A
• Struja mirovanja: do 15 mA
• Radna struja: 50 mA
• Displej: LED, sa podesivim pozadinskim osvetljenjem
• Upravljanje: tasteri SET, UP, DOWN i STOP
• Čuvanje podešavanja: automatsko, u trajnoj memoriji
• Funkcija zaustavljanja: taster STOP, pauziranje i pokretanje rada

Primena

• Automatsko zalivanje — ciklično uključivanje pumpe
• Upravljanje osvetljenjem sa zadrškom i po ciklusima
• Ciklični rad ventilatora i sistema provetravanja
• Doziranje i punjenje sa tačno odmerenim vremenom
• Zadrška pri uključenju uređaja nakon dovođenja napajanja
• Upravljanje elektromagnetnim ventilima
• Ispitivanje trajnosti i ciklična ispitivanja u laboratoriji
• Automatizacija u proizvodnji i radionicama
• Nastava i tehnički kabineti

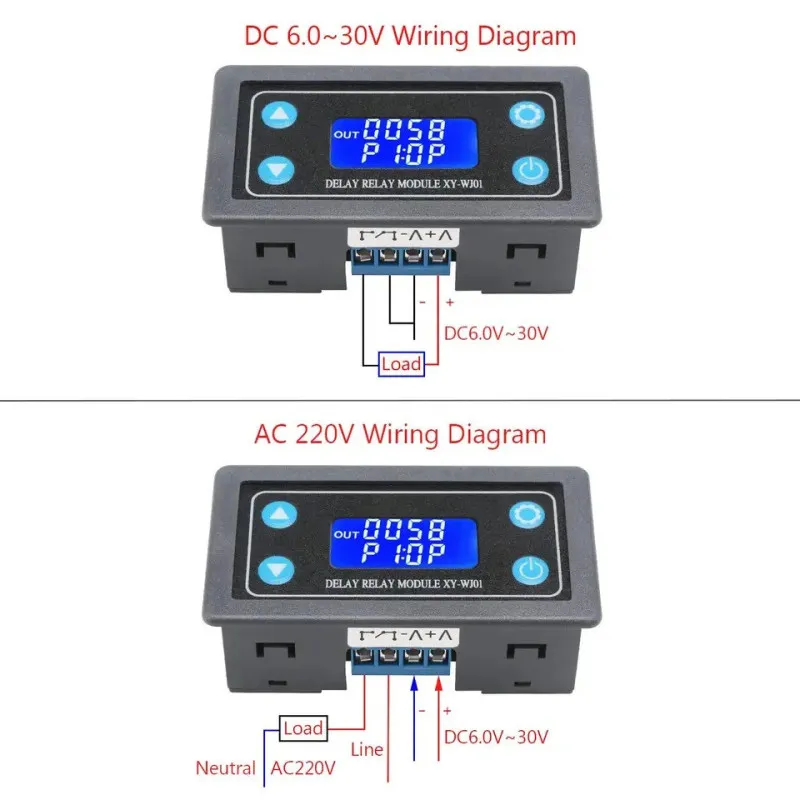

Izlaz modula je relejni kontakt bez sopstvenog napona — napajanje potrošača dovodi se spolja, preko kontakata releja. Navedena opterećenja od 10 A jednosmerno i 5 A naizmenično su granične vrednosti za otporno opterećenje; kod motora, transformatora i drugih induktivnih potrošača struja uključenja je znatno veća, pa treba predvideti rezervu ili spoljni kontaktor. Rad sa mrežnim naponom od 220 V zahteva odgovarajuću zaštitu od dodira i stručno povezivanje.
