PCE Instruments PCE-OFT 10 ispitivač optičkih vlakana, merač snage i VFL 650 nm

PCE Instruments PCE-OFT 10 — ispitivač optičkih vlakana tri uređaja u jednom: merač optičke snage, izvor svetlosti i crveni izvor za traženje prekida, merno područje od −70 do +10 dBm sa razlaganjem 0,01 dBm, merač radi na deset talasnih dužina od 850 do 1650 nm, izvor svetlosti na 1310 nm i 1550 nm sa modulacijom 270 Hz, 1000 Hz i 2000 Hz, crveni izvor 650 nm sa stalnim i trepćućim radom, pamćenje referentne vrednosti za merenje slabljenja, prikaz u dBm, nW i Hz, priključak prilagodljiv na FC, SC i ST sa zaštitnim kapicama, kolorni ekran veličine 2,3 inča, punjiva litijum-jonska baterija 3,7 V i 1500 mAh sa punjenjem preko priključka USB-C, samostalno gašenje posle oko 30 minuta, stepen zaštite IP20, radno područje od −20 °C do 50 °C, dimenzije 145 × 90 × 30 mm, masa 200 g (Model PCE-OFT 10)

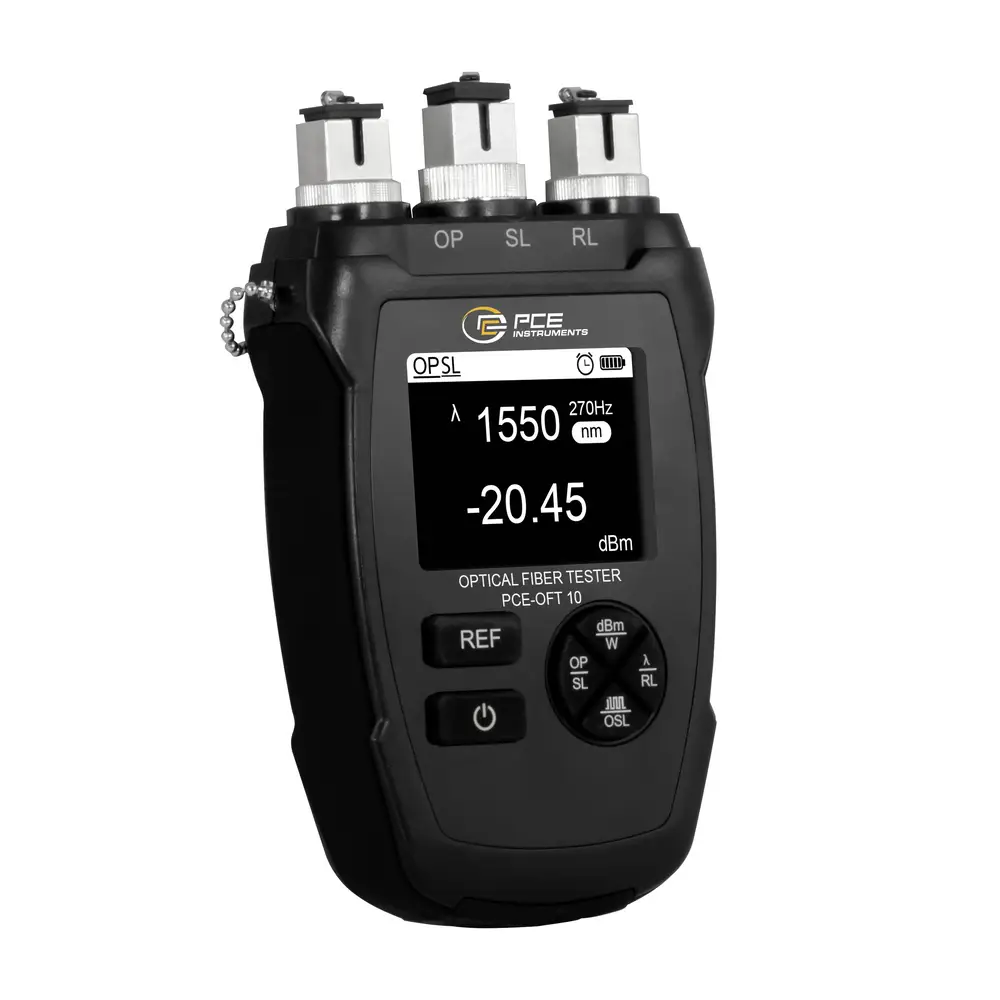

PCE-OFT 10 objedinjuje tri uređaja koja se u radu sa optičkim vlaknima inače nose odvojeno. Merač optičke snage pokazuje koliko svetlosti stiže na kraj voda, izvor svetlosti šalje poznatu snagu sa druge strane voda, a crveni izvor čini prekid vidljivim golim okom. To pokriva ceo uobičajen posao: proveru da li vod radi, merenje koliko gubi i nalaženje mesta na kome je oštećen.

Merenje slabljenja se radi u paru — izvor svetlosti na jednom kraju voda, merač na drugom. Prvo se izmeri referentna vrednost kroz kratku spojnu vezu i upamti tasterom, a zatim se meri kroz ugrađeni vod; uređaj sam prikazuje razliku, odnosno slabljenje u decibelima. Bez te mogućnosti bi se razlika računala napamet, uz greške. Modulacija na 270, 1000 i 2000 Hz služi za prepoznavanje voda u snopu — na drugom kraju se vidi koji vod nosi koji ton.

Merač radi na deset talasnih dužina — 850, 980, 1270, 1300, 1310, 1490, 1550, 1577, 1625 i 1650 nm — čime pokriva i jednomodna i uobičajena optička mrežna rešenja. Merno područje je od −70 do +10 dBm, sa razlaganjem od 0,01 dBm, a vrednost se prikazuje u decibelima prema milivatu ili u nanovatima.

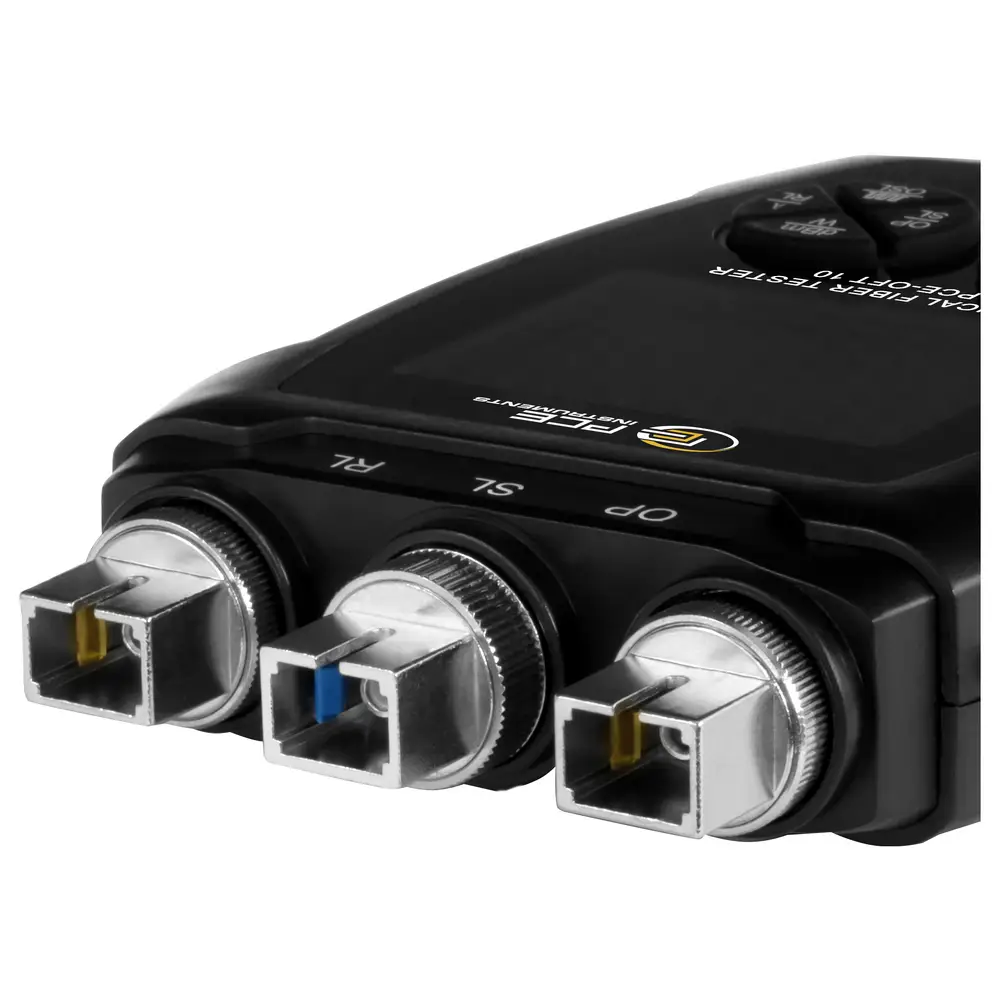

Crveni izvor na 650 nm služi za traženje prekida i loših spojeva. Svetlost se vidi kroz omotač vlakna, pa se prelom, oštar pregib ili loše spojeno mesto prepoznaje kao crveno svetlucanje na samom kablu — bez merenja i bez rastavljanja. Radi u stalnom i u trepćućem režimu; trepćući se lakše uočava na dnevnoj svetlosti.

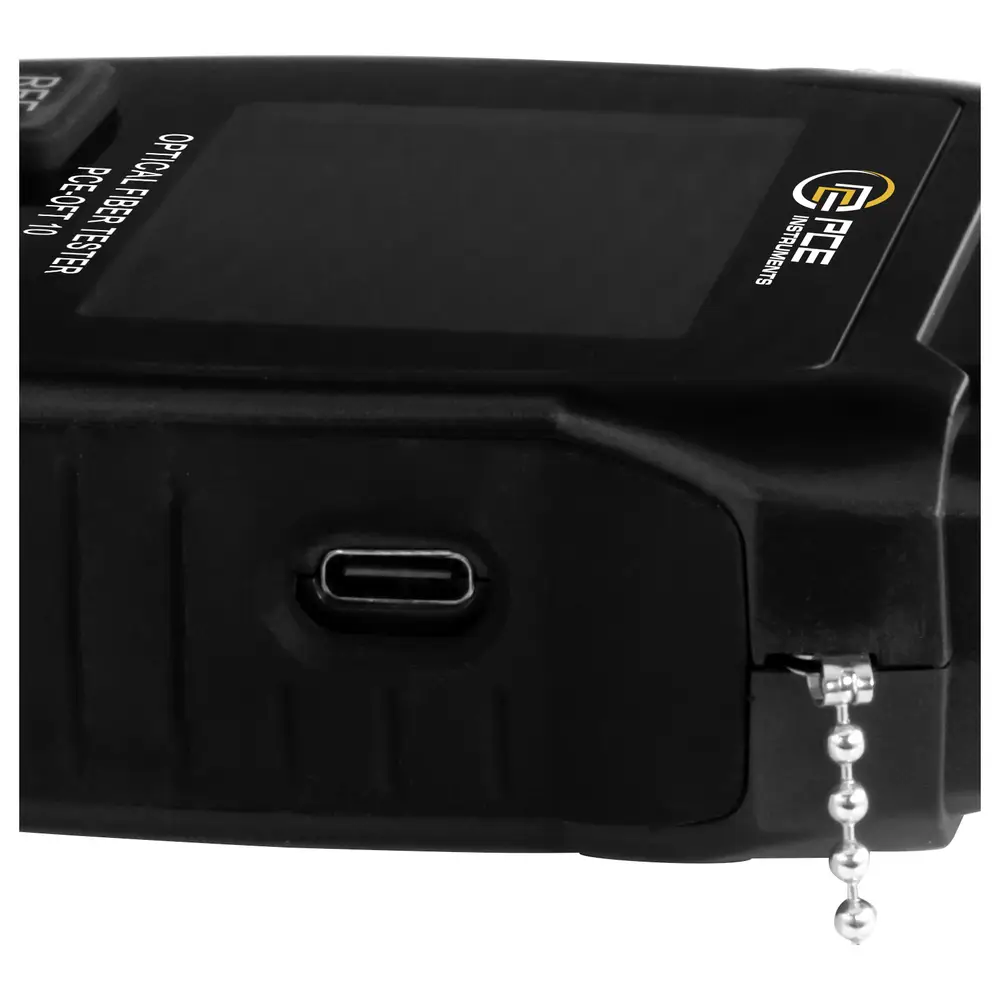

Priključak se prilagođava na FC, SC i ST, uz zaštitne kapice koje čuvaju čeonu površinu od prašine. Prikaz je na kolornom ekranu od 2,3 inča. Napajanje je iz ugrađene punjive baterije, puni se preko priključka USB-C uobičajenim kablom, a uređaj se sam gasi posle oko pola sata nerada. Masa je 200 g, pa se nosi u džepu radnog odela.

Tehničke karakteristike

• Proizvođač: PCE Instruments
• Model: PCE-OFT 10
• EAN: 4250348748157
• Tip proizvoda: ispitivač optičkih vlakana
• Objedinjene funkcije: merač optičke snage, izvor svetlosti, crveni izvor za traženje prekida
• Namena: provera prohodnosti voda, merenje slabljenja, traženje prekida, prepoznavanje voda
• Talasne dužine merača: 850, 980, 1270, 1300, 1310, 1490, 1550, 1577, 1625 i 1650 nm
• Merno područje: −70 do +10 dBm
• Razlaganje: 0,01 dBm
• Jedinice prikaza: dBm, nW, Hz
• Merenje u odnosu na referentnu vrednost: ima, sa pamćenjem (REF)
• Talasne dužine izvora svetlosti: 1310 nm i 1550 nm
• Modulacija izvora svetlosti: 270 Hz, 1000 Hz i 2000 Hz
• Crveni izvor za traženje prekida: 650 nm
• Režimi crvenog izvora: stalan i trepćući
• Priključak: prilagodljiv na FC, SC i ST
• Zaštitne kapice priključka: priložene
• Ekran: kolorni, 2,3 inča
• Prikaz stanja baterije: ima
• Priključak za punjenje i vezu: USB-C
• Baterija: punjiva litijum-jonska, 3,7 V, 1500 mAh (5,55 Wh)
• Napajanje za punjenje: 5 V jednosmerno, preko USB-C
• Samostalno gašenje: posle oko 30 minuta
• Jezik menija: engleski
• Etaloniranje: prema merilima proizvođača, bez uverenja
• Stepen zaštite: IP20
• Radni uslovi: −20 °C do 50 °C, vlažnost vazduha 0 do 90 %
• Uslovi skladištenja: −20 °C do 50 °C, vlažnost vazduha 0 do 90 %
• Dimenzije (D × Š × V): 145 × 90 × 30 mm
• Masa: 200 g

Sadržaj isporuke

• 1 × ispitivač optičkih vlakana PCE-OFT 10
• 1 × torbica za nošenje
• 1 × kabl USB-C
• 1 × uputstvo za upotrebu

Primena

• Provera prohodnosti optičkog voda posle polaganja
• Merenje slabljenja na optičkoj deonici
• Traženje prekida, preloma i oštrih pregiba na vlaknu
• Provera kvaliteta spojeva i nastavaka
• Prepoznavanje pojedinačnog voda u snopu
• Primopredajna merenja pri izvođenju optičkih mreža
• Održavanje optičkih mreža u telekomunikacijama
• Ispitivanje optičkih razvoda u poslovnim zgradama
• Rad na razvodnim ormanima i optičkim deliteljima
• Izvođački i servisni rad na terenu
• Obuka i rad u školama i laboratorijama

Dokumentacija i linkovi

• Stranica proizvoda: PCE Instruments PCE-OFT 10

Uređaj nije reflektometar i ne prikazuje mesto oštećenja po dužini voda; prekid se traži crvenim izvorom, po vidljivom svetlu kroz omotač. Za merenje slabljenja potrebna su dva mesta — izvor svetlosti na jednom i merač na drugom kraju voda. Stepen zaštite IP20 znači rad u suvim uslovima, bez zaštite od vode. Uređaj se isporučuje sa etaloniranjem prema merilima proizvođača, bez uverenja o etaloniranju; uverenje se naručuje odvojeno ako ga posao zahteva. U crveni izvor i u čeonu površinu priključka ne gleda se neposredno — zračenje je nevidljivo na radnim talasnim dužinama izvora svetlosti.
