Seeed reServer Industrial J501 nosačka ploča za Jetson AGX Orin, 10GbE, SATA, DI/DO i CAN

Seeed reServer Industrial J501 nosačka ploča za Jetson AGX Orin, 10GbE, SATA, DI/DO i CAN, industrijska nosačka ploča, radna temperatura -20 do +60 °C

Seeed Studio reServer Industrial J501 je industrijska nosačka ploča za Jetson AGX Orin, sa 10-gigabitnom mrežom, SATA priključcima i punim industrijskim ulazima i izlazima. Uz AGX Orin 64GB sistem daje do 275 TOPS. Ima 4 digitalna ulaza i 4 izlaza, CAN i RS232/RS422/RS485 — dakle ono što traži pogon, a ne radni sto.

Tehničke karakteristike

• Proizvođač: Seeed Studio
• Naziv: reServer Industrial J501 Carrier ploča za Jetson AGX Orin
• Šifra proizvođača: 102991854
• Vrsta: industrijska nosačka ploča
• Kompatibilni moduli: Jetson AGX Orin 32GB i 64GB
• AI performanse: do 200 TOPS sa 32GB, do 275 TOPS sa 64GB modulom
• Potrošnja: podesiva, 15-60 W zavisno od izvedbe modula
• PCIe: 22 linije PCIe Gen4
• Mreža: 1 x RJ45 gigabitni i 1 x RJ45 10-gigabitni Ethernet
• USB: 3 x USB 3.1 tip A, 1 x USB 3.1 tip C u režimu domaćina i 1 x USB 2.0 tip C za dijagnostiku
• Video izlaz: 1 x HDMI 2.1 tip A, do 7680 x 4320
• SATA: 2 x SATA III, 6 Gbit/s
• SIM: 1 x nano SIM ležište
• Mini PCIe: 1 x, za LoRaWAN, 4G ili serijske bežične modul (modul nije u pakovanju)
• M.2 Key B: 1 x, format 3042/3052, za 4G i 5G modul (nije u pakovanju)
• M.2 Key E: 1 x ležište
• M.2 Key M: 1 x, PCIe 4.0, za NVMe SSD
• Industrijski ulazi i izlazi: 4 x DI, 4 x DO, 3 x GND_DI, 2 x GND_DO i 1 x GND_ISO
• CAN: 1 x priključak
• Serijski interfejs: 1 x RS232 / RS422 / RS485
• GPIO: 40-pinski priključak
• TPM: 1 x priključak za TPM 2.0 (modul nije u pakovanju)
• Časovnik: ležište za bateriju CR1220 (baterija u pakovanju) i dvopinski RTC priključak
• Ventilator: 1 x priključak, 5 V PWM
• Tasteri: za ponovno pokretanje i oporavak sistema
• Kamere: 2 ekspanziona priključka po 8 linija, ukupno 16 MIPI CSI-2 linija
• GMSL proširenje: podržana posebna ploča za do 8 GMSL kamera
• Napajanje: 12-36 V DC preko dvopinske kleme; prema dokumentaciji adapter 24 V / 5 A
• Dimenzije: 176 x 163 mm bez Jetson modula
• Težina: 225 g bez modula
• Radna temperatura: -20 do +60 °C
• JetPack: podrška za verzije 5.x i 6.x

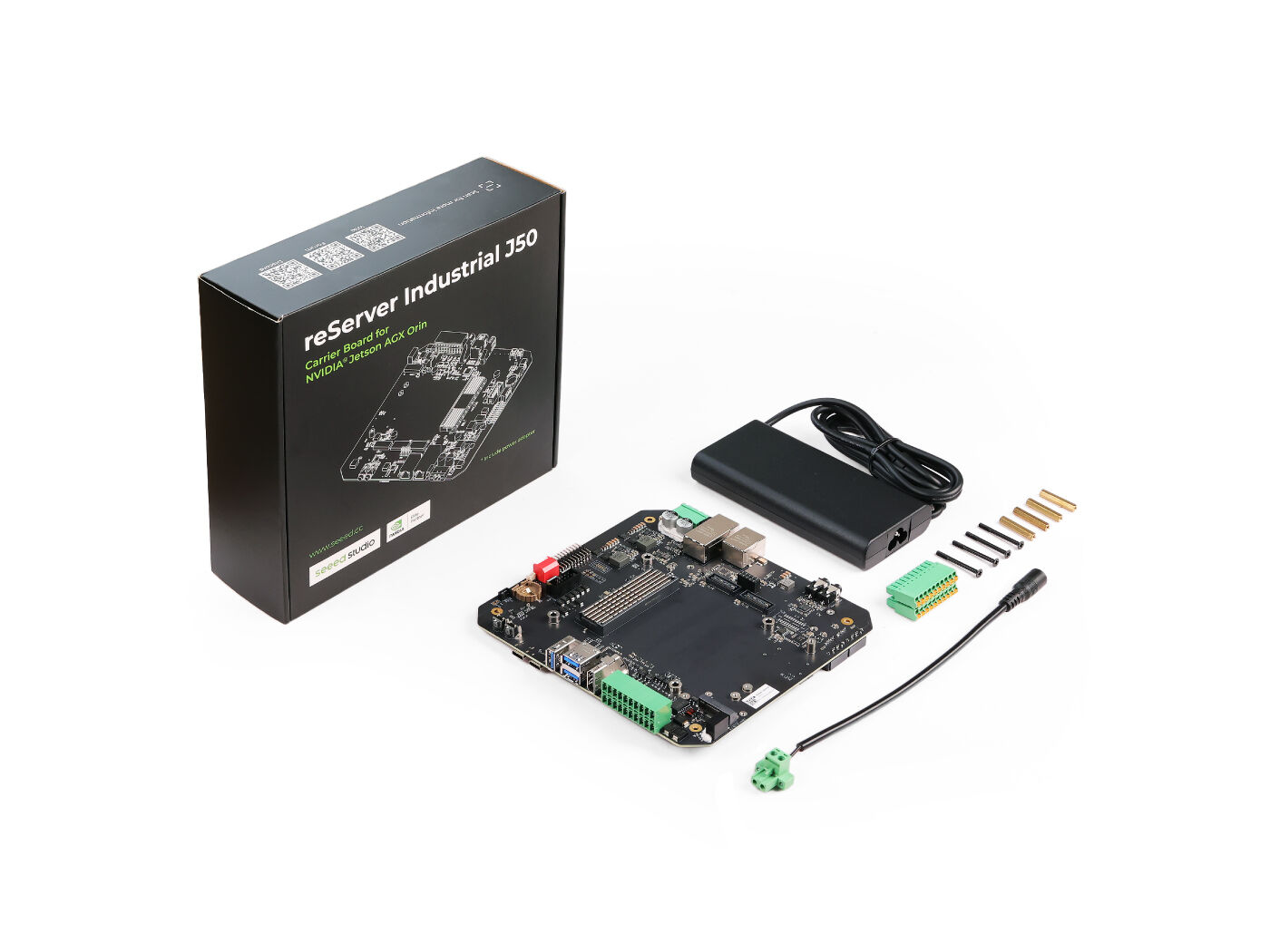

Sadržaj pakovanja

• reServer Industrial J501 Carrier ploča: 1
• Klemni priključak sa 20 pinova: 1
• Dvopinska klema za napajanje: 1
• Napomena: dostupne su izvedbe sa i bez adaptera od 120 W
• Nije u pakovanju: Jetson AGX Orin modul, aktivni hladnjak, NVMe SSD, GMSL ploča i kamere, 4G/5G i LoRaWAN moduli i TPM modul
• Koristi se za industrijske AI sisteme, autonomne mašine, vizuelnu kontrolu, nadzor i obradu slike sa više kamera.
