NPower 0-120 V laboratorijsko napajanje, 0-10 A, 1200 W

NICE-POWER R-SPS12010 — laboratorijsko podesivo jednosmerno napajanje 0–120 V / 0–10 A, izlazna snaga 1200 W, prekidačka topologija, dva četvorocifrena LED displeja za napon i struju uz prikaz snage, podešavanje enkoderskim točkićima, zaštita od kratkog spoja, preopterećenja i pregrevanja, prednji izlaz do 5 A i zadnji izlaz za punih 10 A, prekidač izlaza

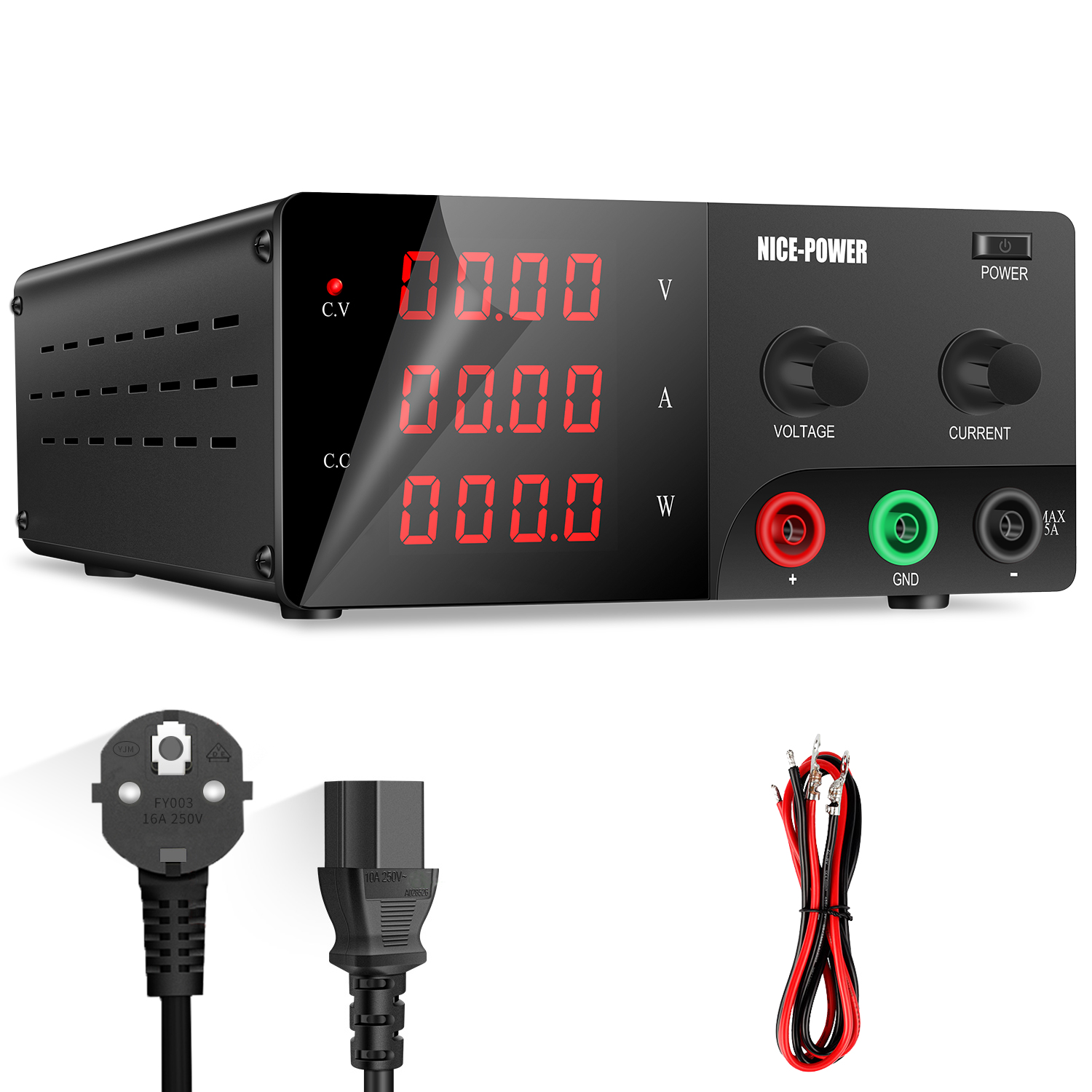

NICE-POWER R-SPS12010 je stono laboratorijsko napajanje sa jednim podesivim izlazom u opsegu od 0 do 120 V i od 0 do 10 A, ukupne snage 1200 W. Namenjeno je razvojnim laboratorijama, servisima, proizvodnim linijama i ispitnim stolovima, gde je potreban visok napon uz istovremeno veliku struju — opseg koji uobičajena napajanja od 30 V ili 60 V ne pokrivaju.

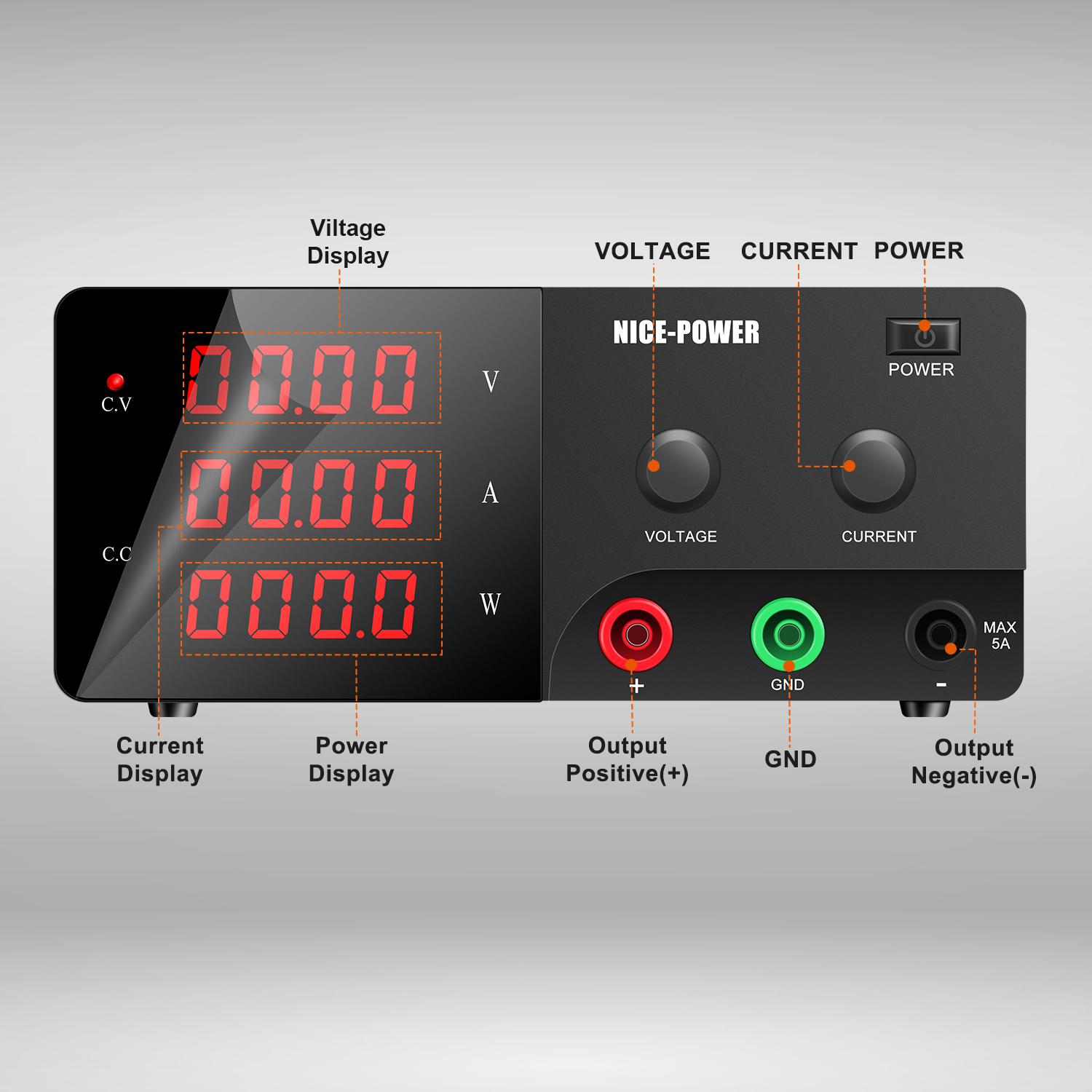

Uređaj radi u režimu konstantnog napona i konstantne struje, sa automatskim prelaskom između njih u zavisnosti od opterećenja. Vrednosti se očitavaju na dva četvorocifrena LED displeja, uz zaseban prikaz izlazne snage — pa se potrošnja ispitivanog uređaja prati bez dodatnog mernog instrumenta.

Napon i struja se podešavaju enkoderskim točkićima, koji omogućavaju i grubo i fino podešavanje bez preskakanja vrednosti. Izlaz se uključuje zasebnim prekidačem, tako da se vrednosti podese pre nego što se opterećenje priključi — što je bitno pri radu sa naponima ovog reda veličine.

Izlazi su izvedeni dvostruko: prednji priključci predviđeni su za rad do 5 A, a zadnji za punih 10 A. Time se lakši laboratorijski rad obavlja sa prednje strane, dok se za trajno opterećenje punom strujom koriste robusniji zadnji priključci.

Ugrađena je zaštita od kratkog spoja, preopterećenja i pregrevanja. Hlađenje je ventilatorsko sa temperaturnim upravljanjem — ventilator se pokreće tek kada temperatura poraste, pa uređaj pri manjim opterećenjima radi tiho. Prekidačka topologija daje znatno manju masu i gabarit nego linearna napajanja iste snage.

Tehničke karakteristike

• Proizvođač: NICE-POWER (Shenzhen Kuaiqu Electronic)
• Model: R-SPS12010
• Tip proizvoda: laboratorijsko podesivo jednosmerno napajanje
• Topologija: prekidačka
• Broj izlaza: 1, podesiv
• Opseg izlaznog napona: 0–120 V DC
• Opseg izlazne struje: 0–10 A
• Izlazna snaga: 1200 W
• Režimi rada: konstantan napon (CV) i konstantna struja (CC)
• Displej: dva četvorocifrena LED displeja, sa prikazom snage
• Rezolucija prikaza: 0.1 V, 0.01 A, 1 W
• Podešavanje: enkoderski točkići za napon i struju
• Izlazni priključci: prednji do 5 A, zadnji do 10 A
• Prekidač izlaza: zaseban, za uključivanje izlaza
• Zaštite: od kratkog spoja, preopterećenja i pregrevanja
• Hlađenje: ventilator sa temperaturnim upravljanjem
• Komunikacioni interfejs: USB, RS-232 ili RS-485 (opciono, po konfiguraciji)

Primena

• Razvojne i ispitne laboratorije
• Proizvodne linije i kontrola kvaliteta
• Ispitivanje uređaja na visokim jednosmernim naponima
• Punjenje i ispitivanje baterijskih paketa
• Ispitivanje LED rasvete i drajvera
• Testiranje elektromotora i pogonskih sklopova
• Servis elektronike i dijagnostika kvarova
• Ispitivanje starenja i trajnog opterećenja proizvoda
• Nastava i tehnički fakulteti

Napajanje daje napone opasne po život — rad zahteva odgovarajuću obučenost i pažnju, naročito pri podešavanju izlaza pre priključivanja opterećenja. Puna snaga od 1200 W dostiže se pri gornjim vrednostima napona i struje; pri nižem naponu raspoloživa snaga je srazmerno manja. Za trajno opterećenje strujom od 10 A koriste se zadnji izlazni priključci.
