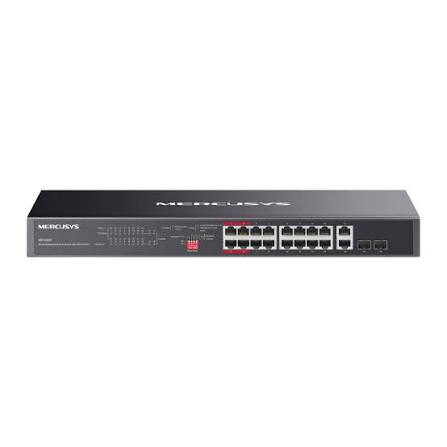

Mercusys MS120GP PoE+ svič 16x Gigabit PoE 30W po portu, budžet 192W, 2x uplink i 2x SFP, rack

Mercusys MS120GP je gigabitni PoE+ switch namenjen za profesionalne mrežne instalacije, video nadzor, IP kamere, Wi-Fi access point uređaje, VoIP telefone i poslovne mreže gde je potrebno obezbediti i podatke i napajanje preko jednog Ethernet kabla. Uređaj ima ukupno 20 gigabitnih portova: 16× 10/100/1000 Mbps PoE+ RJ45 portova, 2× gigabitna RJ45 uplink porta i 2× gigabitna SFP slota za optičku ili mrežnu uplink vezu.

Ukupan PoE budžet od 192 W omogućava napajanje većeg broja kompatibilnih 802.3af/at uređaja. Svaki PoE port može isporučiti do 30 W, što je dovoljno za mnoge IP kamere, bežične access point uređaje, VoIP telefone i druge PoE klijente. Zahvaljujući gigabitnim portovima, MS120GP je pogodniji za moderne instalacije od Fast Ethernet PoE switch-eva, posebno kada se koriste kamere veće rezolucije, više AP uređaja ili lokalni snimači.

Switch podržava Extend Mode za prenos do 250 m na PoE portovima, što je korisno kod udaljenih IP kamera i instalacija gde standardnih 100 m Ethernet dometa nije dovoljno. Isolation Mode odvaja saobraćaj između PoE portova i smanjuje rizik od međusobnog uticaja klijenata, dok Priority Mode daje prednost odabranim portovima, što je praktično za kritične kamere, uplink uređaje ili opremu kojoj je važan stabilan protok.

Ključne karakteristike

• 20-portni gigabitni rackmount switch za poslovne mreže i video nadzor
• 16× 10/100/1000 Mbps RJ45 PoE+ portova
• 2× 10/100/1000 Mbps RJ45 non-PoE uplink porta
• 2× Gigabit SFP slota za optički ili dodatni uplink
• PoE standardi IEEE 802.3af/at
• Ukupan PoE budžet 192 W
• Do 30 W po PoE portu
• Extend Mode omogućava PoE prenos do 250 m
• Isolation Mode za odvajanje saobraćaja između PoE portova
• Priority Mode za davanje prioriteta važnim portovima
• PoE Auto Recovery za automatsko ponovno pokretanje neaktivnih PoE uređaja
• Auto Negotiation i Auto MDI/MDIX za jednostavno povezivanje
• skladišti pa prosledi metoda prosleđivanja
• Rackmount kućište širine 440 mm za montažu u mrežni ormar

Tehničke karakteristike

Mercusys MS120GP je praktično rešenje za sisteme video nadzora i poslovne mreže u kojima je potrebno centralno napajanje većeg broja PoE uređaja. U kombinaciji sa IP kamerama i NVR snimačem, omogućava uredniju instalaciju jer se do kamere vodi jedan mrežni kabl za podatke i napajanje. Dva gigabitna RJ45 uplink porta i dva SFP slota olakšavaju povezivanje sa ruterom, glavnim switch-em, mrežnim ormarom ili optičkom trasom.

Extend Mode je koristan za duže trase do kamera, ali ga treba koristiti planski, uz kvalitetan bakarni kabl odgovarajuće kategorije i proveru potrebnog protoka. Za kamere visoke rezolucije, više istovremenih stream-ova ili kritične uplink veze preporučuje se standardni gigabitni režim na kraćim trasama do 100 m ili optičko povezivanje preko SFP modula.

Link ka zvaničnoj stranici proizvođača:

Mercusys MS120GP 20-Port Gigabit Rackmount Switch with 16-Port PoE+ – zvanična stranica proizvoda

• Proizvođač: Mercusys
• Model: MS120GP
• Naziv proizvoda: 20-Port Gigabit Rackmount Switch with 16-Port PoE+
• Tip uređaja: Neupravljivi gigabitni PoE+ switch za rack montažu
• Ukupan broj portova: 20 portova
• PoE+ RJ45 portovi: 16× 10/100/1000 Mbps RJ45 PoE+ portova
• Non-PoE RJ45 uplink portovi: 2× 10/100/1000 Mbps RJ45 porta
• SFP slotovi: 2× Gigabit SFP slota
• PoE standard: IEEE 802.3af / IEEE 802.3at, kompatibilan sa PoE i PoE+ PD uređajima
• PoE portovi: Portovi 1–16
• Maksimalna snaga po PoE portu: Do 30 W po portu
• Ukupan PoE budžet: 192 W za sve PoE portove
• PoE napajanje preko RJ45: Power +: pinovi 1, 2, 4, 5; Power -: pinovi 3, 6, 7, 8 prema datasheet-u
• Extend Mode: Da, do 250 m prenosa podataka i napajanja na PoE portovima; brzina i performanse zavise od kabla i uređaja
• Isolation Mode: Da, izolacija saobraćaja između PoE portova radi veće stabilnosti i bezbednosti lokalne mreže
• Priority Mode: Da, prioritet za važne portove u situacijama većeg opterećenja mreže
• PoE Auto Recovery: Da, automatsko ponovno pokretanje neaktivnih ili problematičnih PoE uređaja prema opisu proizvođača
• Mrežni standardi: IEEE 802.3, IEEE 802.3i, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x, IEEE 802.3z, IEEE 802.3af i IEEE 802.3at
• 10BASE-T medijum: 2-pair UTP/STP kabl Cat. 3, 4, 5, do 100 m
• 100BASE-TX medijum: 2-pair UTP/STP kabl Cat. 5 ili više, do 100 m
• 1000BASE-T medijum: 4-pair UTP/STP kabl Cat. 5e ili više, do 100 m
• SFP medijum: 1000BASE-SX / LX10 / BX10 preko MMF ili SMF optičkog vlakna, uz odgovarajuće SFP module
• Auto Negotiation: Da
• Auto MDI/MDIX: Da
• Metoda prosleđivanja: skladišti pa prosledi
• Kapacitet prebacivanja: 40 Gbps
• MAC adresa tabela: 8K, Auto-learning i Auto-aging
• Flow Control: Da
• LED indikatori: Power, Link/Act, PoE Status i PoE Max
• Maksimalna potrošnja bez PoE uređaja: 12.31 W, 220 V / 50 Hz pri 25 °C, bez priključenih PD uređaja
• Maksimalna potrošnja sa PoE opterećenjem: 231.16 W, 220 V / 50 Hz pri 25 °C, sa 192 W priključenog PD opterećenja
• Maksimalna disipacija toplote bez PoE uređaja: 41.994 BTU/h
• Maksimalna disipacija toplote sa PoE opterećenjem: 788.742 BTU/h
• Montaža: Rackmount montaža u mrežni ormar ili postavljanje na ravnu površinu
• Dimenzije: 440 × 180 × 44 mm
• Sertifikacija: CE, RoHS
• Radna temperatura: -5 °C do +50 °C
• Temperatura skladištenja: -40 °C do +70 °C
• Radna vlažnost: 10%–90% RH, bez kondenzacije
• Vlažnost skladištenja: 5%–95% RH, bez kondenzacije
• Sadržaj pakovanja: MS120GP switch, kabl za napajanje, Installation Guide, rackmount kit i gumene nožice prema datasheet-u
• Tipični PoE uređaji: IP kamere, access point uređaji, IP telefoni, kontroleri pristupa i druga oprema kompatibilna sa IEEE 802.3af/at standardom
• Važna napomena: Pre instalacije izračunati ukupnu PoE potrošnju svih uređaja. Maksimalnih 30 W po portu ne znači da svih 16 portova mogu istovremeno isporučiti po 30 W, jer je ukupni PoE budžet 192 W.

Primena

Mercusys MS120GP koristi se za napajanje i povezivanje IP kamera, PoE access point uređaja, VoIP telefona, NVR snimača, rutera, računara, kontrolera pristupa, mrežnih uređaja i opreme u poslovnim objektima. Pogodan je za video nadzor u prodavnicama, magacinima, kancelarijama, stambenim zgradama, školama, hotelima, servisnim prostorima i manjim industrijskim objektima. SFP slotovi su korisni kada je potrebno povezati switch sa udaljenim mrežnim ormarom preko optike ili kada se gradi stabilan backbone između mrežnih segmenata.
