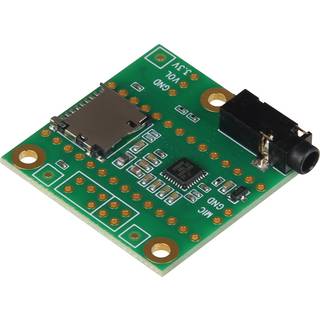

Joy-IT Teensy40Audio audio ekspanziona ploča za Teensy 4.0 sa SGTL5000 čipom, I2S interfejsom i 16-bit audio podrškom
Joy-IT Teensy40Audio je audio ekspanziona ploča namenjena za Teensy 4.0 razvojnu platformu. Ovaj dodatni modul omogućava jednostavno dodavanje kvalitetnog audio ulaza i izlaza u mikrokontrolerske projekte, sa 16-bit obradom i uzorkovanjem od 44,1 kHz, što odgovara CD kvalitetu zvuka. Ploča je pogodna za izradu sintisajzera, audio efekata, snimača, zvučnih analizatora, interaktivnih instalacija, sound-reactive projekata i naprednih DIY audio uređaja.
U osnovi ploče nalazi se SGTL5000 audio čip, koji obezbeđuje stereo izlaz za slušalice ili line-out, kao i stereo line-in ili mono mikrofonski ulaz. Parametri audio čipa podešavaju se preko I2C linija SDA i SCL, dok se prenos audio podataka vrši preko I2S signala. TX linije se koriste za izlaz ka slušalicama ili line-out priključku, dok RX linije omogućavaju prijem signala sa line-in ili mikrofonskog ulaza. SGTL5000 radi u slave režimu, pri čemu su clock pinovi ulazi.
U kombinaciji sa Teensy Audio Library bibliotekom, ova ploča omogućava istovremenu upotrebu audio ulaza i izlaza, generisanje sintetičkih talasnih oblika, reprodukciju više audio fajlova, primenu efekata, miksovanje više audio tokova i izvođenje zvuka preko slušalica ili line-out pinova. Zbog male veličine, direktne integracije sa Teensy 4.0 i podrške za I2S audio, Joy-IT Teensy40Audio je praktičan izbor za razvoj audio projekata gde su potrebni niska latencija, fleksibilna obrada signala i kompaktan format.
Primena
- Dodavanje audio ulaza i izlaza u projekte sa Teensy 4.0 pločom
- Izrada digitalnih sintisajzera, efekata, samplera i audio procesora
- Sound-reactive LED projekti, interaktivne instalacije i muzički kontroleri
- FFT analiza zvuka, spektralna analiza i real-time obrada audio signala
- Reprodukcija više zvučnih fajlova i miksovanje audio tokova preko Teensy Audio Library biblioteke
- DIY elektronika, edukacija, prototipovi i razvoj kompaktnih audio uređaja
Tehničke karakteristike
| Proizvođač / brend | Joy-IT |
| Model | Teensy40Audio |
| Conrad broj artikla | 2240248 |
| Tip proizvoda | PCB extension board / audio ekspanziona ploča |
| Tool tip | Audio amplifier / audio adapter za mikrokontrolerske projekte |
| Kompatibilna razvojna ploča | Teensy 4.0 |
| Audio čip | SGTL5000 |
| Audio kvalitet | 16-bit audio, približno 44,1 kHz uzorkovanje / CD kvalitet |
| Bitrate / rezolucija | 16 bit |
| Sampling rate | 44,1 kHz prema Conrad opisu; Joy-IT specifikacija navodi 44 kHz |
| Audio izlazi | Stereo izlaz za slušalice i/ili stereo line-out izlaz |
| Audio ulazi | Stereo line-level input ili mono microphone input |
| Kontrolni interfejs | I2C preko SDA i SCL pinova za podešavanje parametara SGTL5000 čipa |
| Audio data interfejs | I2S signalne linije za TX i RX audio prenos |
| I2S TX signal | TX ka slušalicama i/ili line-out izlazu |
| I2S RX signal | RX sa line-in ulaza ili mikrofonskog ulaza |
| Clock signali | LRCLK, BCLK i MCLK |
| LRCLK frekvencija | 44,1 kHz |
| BCLK frekvencija | 1,41 MHz |
| MCLK frekvencija | 11,29 MHz |
| Režim rada SGTL5000 | Slave mode; svi clock pinovi rade kao ulazi |
| Softverska podrška | Teensy Audio Library za simultani audio ulaz/izlaz, efekte, miksovanje, reprodukciju i sintezu zvuka |
| Mogućnosti obrade zvuka | Reprodukcija više audio fajlova, sinteza talasnih oblika, efekti, miksovanje više tokova i izlaz na slušalice ili line-out |
| Način montaže | Može se povezati sa Teensy pločom pomoću odgovarajućih pin headera / 14-pin konektora, prema projektu i načinu sklapanja |
| Dimenzije | 38 x 37 x 7 mm, prema Joy-IT specifikaciji |
| Težina | 7 g, prema Joy-IT specifikaciji |
| Sadržaj isporuke | Audio board |
| Napomena | Teensy 4.0 razvojna ploča, konektori, kablovi, slušalice, mikrofon i dodatna oprema nisu uključeni osim ako nisu posebno navedeni u kompletu. |
Link proizvođača
Zvanična stranica proizvoda proizvođača
