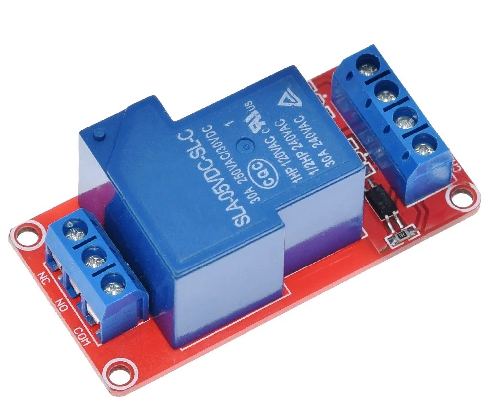

Jednokanalni relejni modul 5V / 30A sa optokaplerskom izolacijom, High/Low level kontrolom i NO/NC/COM izlazom
Jednokanalni modul sa relejom 5V / 30A namenjen je za upravljanje potrošačima preko mikrokontrolera, razvojnih ploča, PLC signala ili drugih upravljačkih sklopova. Modul koristi relej sa izlaznim kontaktima za NO, NC i COM povezivanje, pa može da uključi ili isključi potrošač u zavisnosti od načina ožičenja.
Relejni izlaz je deklarisan za maksimalno opterećenje do AC 250V / 30A ili DC 30V / 30A, u zavisnosti od tipa potrošača i uslova rada. Modul je pogodan za automatizaciju, kontrolu rasvete, elektromagnetnih brava, pumpi, ventilatora, signalizacije, grejača manje snage i drugih potrošača, uz obavezno poštovanje ograničenja relejnih kontakata i pravila za rad sa mrežnim naponom.
Ugrađena optokaplerska izolacija pomaže u smanjenju uticaja smetnji između upravljačkog signala i relejnog dela. Modul ima nisku struju okidanja od približno 3mA, pa se može koristiti sa digitalnim izlazima mnogih mikrokontrolera, uz pravilno povezivanje referentne mase VERF. Za potpun efekat izolacije potrebno je da napajanje upravljačke elektronike i napajanje relejnog modula budu odvojeni.
Modul podržava High level okidanje, a u zavisnosti od konkretne izvedbe i povezivanja može se koristiti i u sistemima gde je potreban High/Low level način kontrole. Poseduje crvenu LED indikaciju napajanja i plavu LED indikaciju statusa releja, što olakšava proveru rada tokom montaže, testiranja i servisiranja. Svi priključci su izvedeni preko terminal blokova, pa je povezivanje kablova jednostavno i pregledno.
Primena
- Upravljanje potrošačima preko mikrokontrolera, razvojnih ploča, senzora ili PLC izlaza
- Automatizacija rasvete, ventilatora, pumpi, sirena, elektromagnetnih brava i signalizacije
- Razdvajanje upravljačkog signala i relejnog dela pomoću optokaplerske izolacije
- DIY elektronika, pametna kuća, alarmni sistemi, kontrolni ormari i servisni projekti
- Prekidanje ili preusmeravanje kola pomoću NO, NC i COM kontakata
- Ugradnja u projekte gde je potreban snažan relejni kontakt do 30A
Tehničke karakteristike
| Tip proizvoda | Jednokanalni relejni modul sa optokaplerskom izolacijom |
| Broj kanala | 1 kanal |
| Radni napon modula | 5V DC |
| Dostupne varijante serije | 5V, 12V i 24V varijante; ovaj opis se odnosi na 5V izvedbu |
| Maksimalno opterećenje kontakta – AC | AC 250V / 30A, prema dostavljenoj specifikaciji releja |
| Maksimalno opterećenje kontakta – DC | DC 30V / 30A, prema dostavljenoj specifikaciji releja |
| Tip izlaznih kontakata | NO, NC i COM relejni kontakti |
| NO kontakt | Normalno otvoren kontakt; povezuje se sa COM kada se relej aktivira |
| NC kontakt | Normalno zatvoren kontakt; povezan je sa COM dok relej nije aktiviran |
| COM kontakt | Zajednički kontakt releja |
| Okidanje releja | High level okidanje u odnosu na VERF referentni priključak |
| High/Low level kontrola | Modul je namenjen za kontrolu preko logičkog nivoa; tačan režim rada proveriti prema oznakama na konkretnoj ploči |
| Struja okidanja | Približno 3mA |
| Optokaplerska izolacija | Da, fotoelektrična izolacija upravljačkog signala radi smanjenja smetnji |
| Potpuna izolacija | Za potpun efekat izolacije potrebno je koristiti odvojeno napajanje za upravljačku elektroniku i relejni modul |
| Fault-tolerant dizajn | Ako se kontrolna linija prekine, relej se neće neplanirano aktivirati, prema dostavljenom opisu |
| LED indikator napajanja | Crvena LED dioda |
| LED indikator statusa releja | Plava LED dioda za status jednog relejnog kanala |
| Kontrolni priključci | DC+, DC-, VERF i CH1 |
| DC+ priključak | Pozitivan priključak spoljnog DC napajanja relejnog modula |
| DC- priključak | Negativan priključak spoljnog DC napajanja relejnog modula |
| VERF priključak | Referentna masa optokaplerskog upravljačkog dela; može biti masa upravljačke ploče |
| CH1 priključak | Kontrolni ulaz releja; High level u odnosu na VERF aktivira relej |
| Izlazni priključci releja | NO, COM i NC, izvedeni preko terminal bloka |
| Terminalni blokovi | Da, svi priključci su izvedeni preko terminala za jednostavno povezivanje kablova |
| Montažne rupe | 4 montažne rupe prečnika 2,0 mm |
| Dimenzije modula | 60 x 30 x 25 mm |
| Kompatibilni upravljački signali | Digitalni izlazi mikrokontrolera, upravljačkih ploča i drugih logičkih kola, uz usklađen napon i referentnu masu |
| Tipične oblasti upotrebe | Automatizacija, pametna kuća, kontrola potrošača, alarmni sistemi, kontrolni paneli, razvojni projekti i servis elektronike |
| Prednost modula | Kombinuje relej visokog opterećenja, optokaplersku izolaciju, LED indikaciju, terminalne priključke i montažne rupe za laku ugradnju |
| Napomena o kontaktima | Deklarisanih 30A je maksimalna vrednost za relejni kontakt u idealnim uslovima. Za induktivne potrošače, motore, pumpe i AC mrežna opterećenja preporučuje se značajna rezerva, odgovarajuća zaštita i po potrebi kontaktor. |
| Sadržaj isporuke | 1 x jednokanalni relejni modul 5V / 30A sa optokaplerskom izolacijom |
| Bezbednosna napomena | Rad sa mrežnim naponom 230V AC sme da obavlja samo stručno lice. Modul mora biti ugrađen u odgovarajuće izolovano kućište, sa pravilnim presekom provodnika, zaštitom od dodira, osiguračem i poštovanjem važećih propisa. Ne dodirivati relejne kontakte tokom rada. |
