Industrijski konverter RS485 na WIFI/ETH serijski server za DIN šinu, Modbus i MQTT prolaz

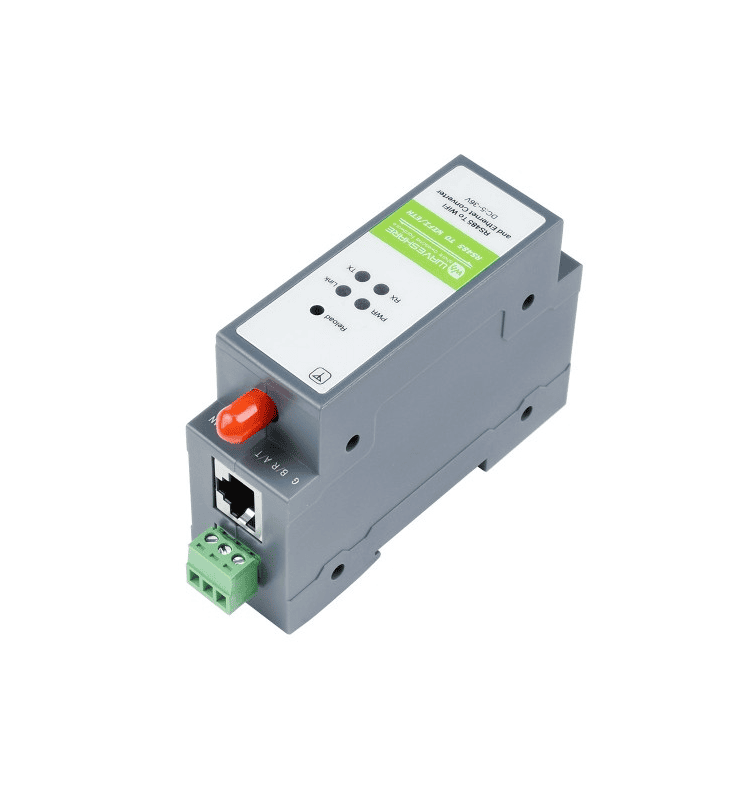

Waveshare RS485 TO WIFI/ETH — serijski server za DIN šinu sa RS485 priključkom, WiFi vezom 802.11b/g/n i Ethernet priključkom 10/100 Mb/s, Modbus i MQTT prolaz, transparentni prenos i HTTPD Client režim, napajanje u širokom opsegu 5–36 V DC preko zavrtnjnih stezaljki, RS485 sa zaštitom od prenapona, groma i prekomerne struje, kućište od PC i ABS materijala klase gorivosti V0, dimenzije 109.66 × 28 × 64.71 mm

Waveshare RS485 TO WIFI/ETH je serijski server i IoT prolaz namenjen industrijskim uslovima. Uređajima sa RS485 priključkom — brojilima, mernim pretvaračima, invertorima, PLC uređajima i senzorima — daje mrežnu vezu, žičanu ili bežičnu, bez izmena na samom uređaju.

Objedinjuje više funkcija u jednom kućištu: serijski server, Modbus prolaz, MQTT prolaz i HTTPD Client. Podržava prenos sa RS485 na WiFi, sa RS485 na Ethernet, kao i sa Etherneta na WiFi, pa se ista jedinica koristi i kao pretvarač i kao mrežni most.

Za nadzor postojećih instalacija najvažnija je funkcija Modbus prolaza — uređaj pretvara Modbus RTU u Modbus TCP i obrnuto. Time se merna oprema koja govori samo RTU protokolom priključuje na SCADA sistem ili nadzorni softver preko obične mreže, bez zamene opreme. Podržano je i Modbus prozivanje sa same jedinice.

MQTT prolaz omogućava slanje podataka u oblak ili na lokalni broker, uz pretplatu na šest poruka i objavu šest tema. U transparentnom režimu podržani su TCP Server, TCP Client, UDP Server i UDP Client, a predviđeni su i registracioni i pulsni paketi, kojima server prepoznaje uređaj i prati da li je i dalje na vezi.

RS485 priključak ima zaštitu od prenapona, atmosferskog pražnjenja i prekomerne struje, a uređaj zadovoljava ESD zaštitu nivoa 4, prenaponsku nivoa 3 i EFT zaštitu nivoa 3 — što je razlog zbog kog se ovakva jedinica koristi u pogonu, a ne obični USB pretvarač.

Napajanje ide preko zavrtnjnih stezaljki, u širokom opsegu od 5 do 36 V DC, pa se uređaj priključuje na postojeće industrijsko napajanje od 12 V ili 24 V bez posebnog adaptera. Prosečna potrošnja je 0.67 W. Kućište je za montažu na DIN šinu, izrađeno od PC i ABS materijala klase gorivosti V0, a radni opseg temperature ide od −40 °C do 85 °C.

Podešavanje se obavlja na tri načina: preko veb pregledača, preko programa na računaru ili AT komandama kroz serijski priključak. Fabrička IP adresa je 10.10.100.254.

Tehničke karakteristike

• Proizvođač: Waveshare
• Model: RS485 TO WIFI/ETH
• Kataloški broj: 21968
• Tip proizvoda: serijski server i IoT prolaz za DIN šinu
• Serijski priključak: RS485, zavrtnjne stezaljke
• Zaštita serijskog priključka: od prenapona, atmosferskog pražnjenja i prekomerne struje
• Mrežni priključak: RJ45, 10/100 Mb/s sa automatskim usklađivanjem
• Bežična veza: WiFi 802.11b/g/n
• Frekventni opseg: 2.412–2.484 GHz
• Režimi bežičnog rada: Station, AP i AP+Station
• Bezbednost bežične veze: WPA-PSK i WPA2-PSK, TKIP i AES
• Izlazna snaga: +19 dBm (802.11b), +18 dBm (802.11g), +17 dBm (802.11n)
• Osetljivost prijema: −89 dBm (802.11b), −81 dBm (802.11g), −73 dBm (802.11n)
• Brzina serijskog prenosa: 300–460800 b/s
• Bit parnosti: bez, neparna, parna
• Broj bita podataka: 5–8
• Podržani protokoli: TCP, UDP, ARP, ICMP, DHCP, DNS, HTTP, MQTT
• Radni režimi: transparentni prenos, serijske komande, HTTPD Client, Modbus TCP na Modbus RTU
• Transparentni prenos: TCP Server, TCP Client, UDP Server, UDP Client
• MQTT: pretplata na 6 poruka i objava 6 tema
• Podešavanje: veb pregledač, program na računaru, AT komande
• Fabrička IP adresa: 10.10.100.254
• Broj uređaja u AP režimu: do 24
• Domet WiFi veze: oko 50 m na otvorenom, uz antenu 3 dBi
• Hardverska zaštita: ESD nivo 4, prenaponska nivo 3, EFT nivo 3
• Napajanje: 5–36 V DC, zavrtnjne stezaljke
• Potrošnja: 0.67 W prosečno (12 V, 0.056 A)
• Montaža: na DIN šinu
• Materijal kućišta: PC i ABS, klasa gorivosti V0
• Dimenzije: 109.66 × 28 × 64.71 mm
• Masa: 0.157 kg
• Radna temperatura: −40 °C do 85 °C
• Temperatura skladištenja: −45 °C do 125 °C
• Radna vlažnost: 5–95% relativne vlažnosti

Sadržaj isporuke

• 1 × serijski server Waveshare RS485 TO WIFI/ETH
• 1 × antena

Primena

• Prikupljanje podataka sa RS485 uređaja u industrijskim postrojenjima
• Daljinsko očitavanje brojila električne energije, vode i gasa
• Nadzor solarnih invertora i sistema za proizvodnju energije
• Povezivanje Modbus RTU opreme na SCADA i nadzorni softver
• IoT prolaz ka oblaku preko MQTT protokola
• Nadzor mernih instrumenata i pretvarača
• Sistemi tehničke zaštite i obezbeđenja
• Automatizacija zgrada i upravljanje instalacijama
• Bežično povezivanje opreme gde nije moguće voditi mrežni kabl
• Razvojni rad i ispitivanje industrijskih protokola

Napajanje nije u obimu isporuke — proizvođač preporučuje industrijsko napajanje od 12 V za DIN šinu. Na jedan RS485 priključak može se povezati više uređaja u kaskadnoj vezi, uz poštovanje polariteta A i B linija. Pri prvom puštanju u rad, računar i uređaj treba da budu u istoj mreži, a ako se izgubi IP adresa, fabrička podešavanja se vraćaju držanjem tastera Reload duže od pet sekundi.
