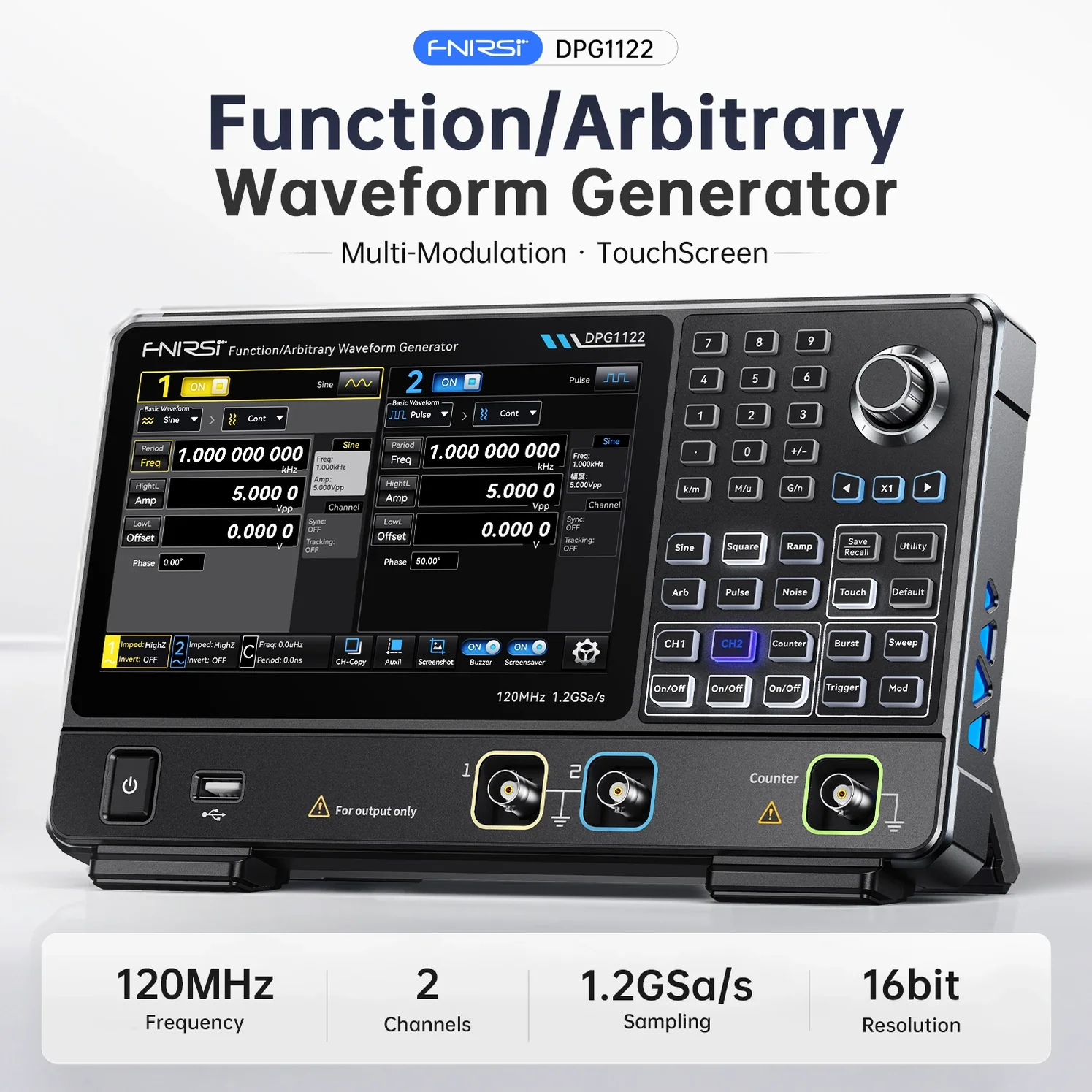

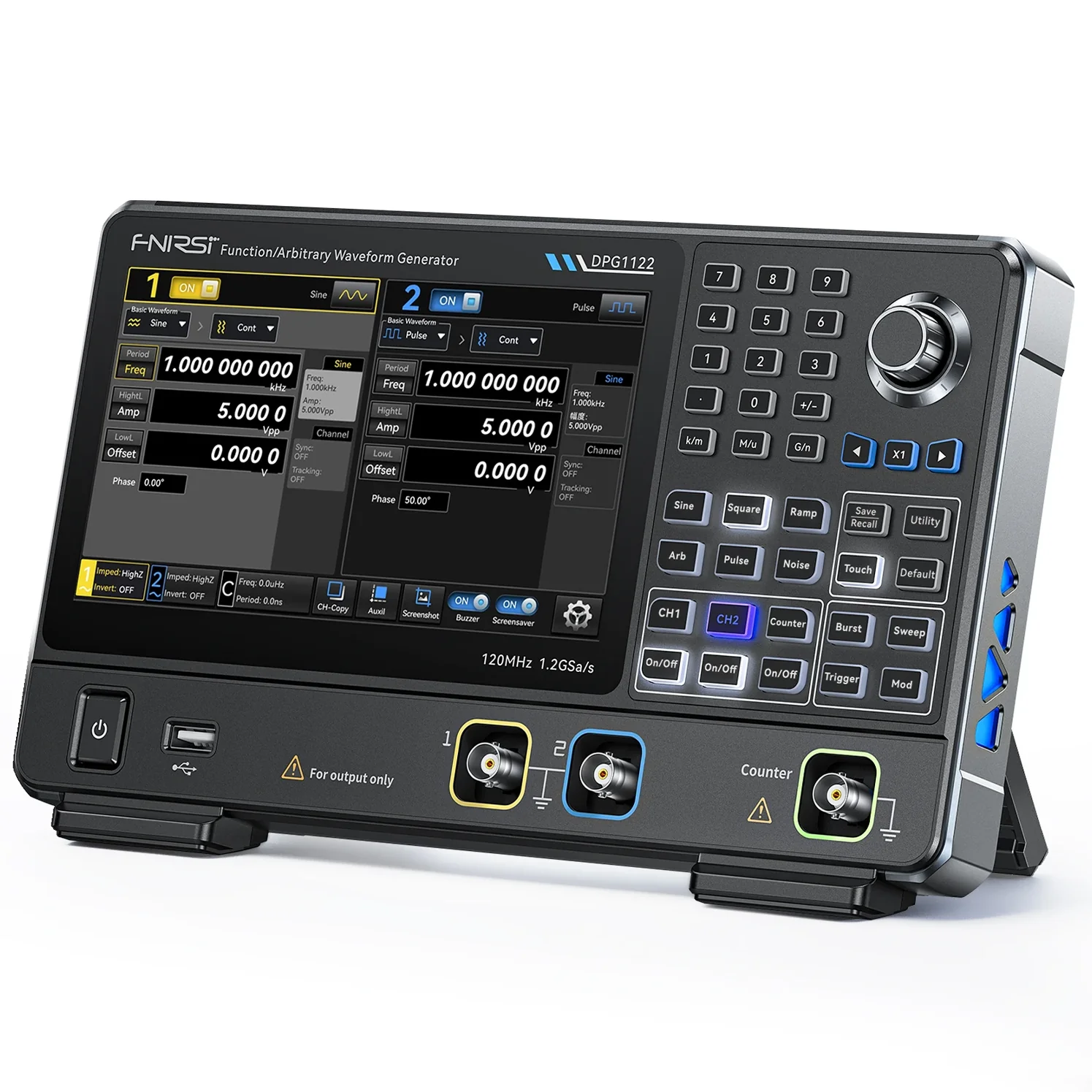

FNIRSI DPG1122 generator funkcija, 2x120MHz, 1,2GSa/s, 16-bit, arbitrarni talasi

FNIRSI DPG-1122 profesionalni dvokanalni generator funkcija i proizvoljnih talasnih oblika 120MHz, 1.2GSa/s, 16-bit

FNIRSI DPG-1122 je profesionalni dvokanalni generator funkcija i proizvoljnih talasnih oblika namenjen laboratorijskom testiranju, razvoju elektronike, servisnoj dijagnostici, edukaciji, merenju odziva kola i simulaciji signala. Sa izlaznim opsegom do 120 MHz, brzinom uzorkovanja 1.2 GSa/s i 16-bitnom vertikalnom rezolucijom, uređaj omogućava precizno generisanje standardnih i kompleksnih signala za rad sa analognim, digitalnim, audio, komunikacionim i embedded sistemima.

DPG-1122 poseduje dva nezavisna izlazna kanala, što omogućava istovremeno generisanje različitih signala, poređenje faze, testiranje dvokanalnih kola, simulaciju pobudnih i referentnih signala i rad u zahtevnijim razvojno-testnim okruženjima. Uređaj podržava sinusni, pravougaoni, trougaoni, impulsni, šumni i proizvoljni talasni oblik, uz 214 ugrađenih arbitrary waveforms i mogućnost učitavanja korisničkih talasnih oblika preko USB memorije.

Veliki 7″ kapacitivni ekran osetljiv na dodir rezolucije 800 × 480 px olakšava podešavanje frekvencije, amplitude, offset-a, faze, duty cycle-a, modulacije, sweep i burst režima. Zahvaljujući USB Host, USB Device, LAN, 10 MHz Clock In/Out i Aux In/Out interfejsima, DPG-1122 se može integrisati u laboratorijske postavke, automatizovane test sisteme i radne stanice za razvoj proizvoda.

Ključne karakteristike

• Dvokanalni generator funkcija i proizvoljnih talasnih oblika
• Izlazna frekvencija do 120 MHz
• 1.2 GSa/s brzina uzorkovanja za preciznu reprodukciju talasa
• 16-bitna vertikalna rezolucija
• 2 nezavisna izlazna kanala za paralelno testiranje i simulaciju signala
• 7″ kapacitivni ekran osetljiv na dodir, 800 × 480 px
• 214 ugrađenih arbitrary talasnih oblika
• Podrška za korisnički definisane talasne oblike preko USB memorije
• Standardni signali: sinus, pravougaoni, trougaoni, impulsni, šum i proizvoljni talas

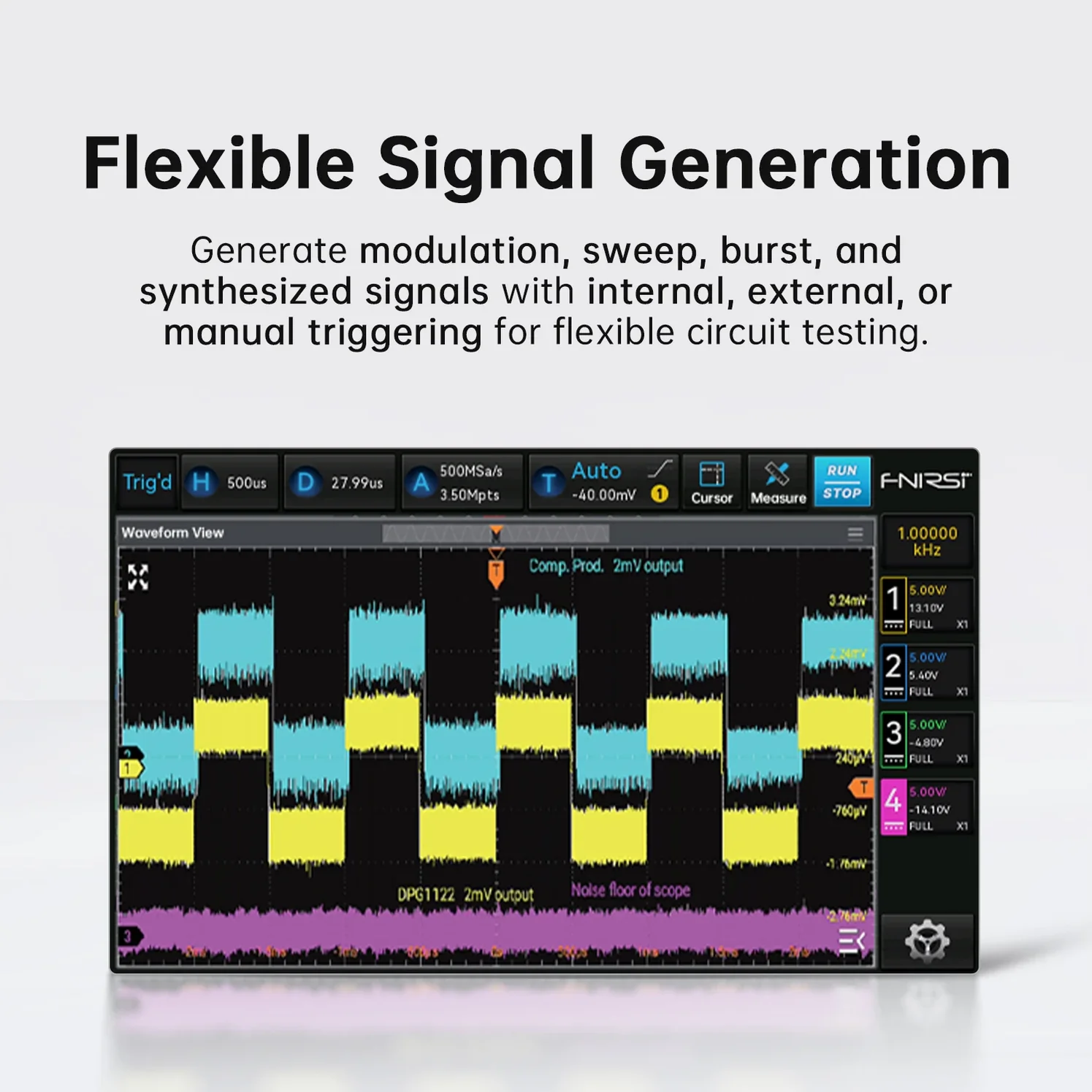

• Modulacije: AM, DSB-AM, FM, PM, ASK, FSK, PSK i PWM
• Sweep funkcije: linearni i logaritamski sweep
• Burst režimi: N-cycle i gated burst
• Integrisan frekvencmetar do 200 MHz
• 16-step harmonic generation funkcija, od 2. do 16. harmonika
• USB Host, USB Device, LAN, 10 MHz Clock In/Out i Aux In/Out interfejsi
• Kompaktno desktop kućište sa USB-C PD napajanjem

Primena

FNIRSI DPG-1122 se koristi za razvoj i testiranje analognih kola, filtera, pojačala, audio uređaja, mikrokontrolerskih sistema, ADC/DAC sklopova, komunikacionih kola, PWM kontrolera, senzorskih interfejsa, napajanja, oscilatora i edukativnih laboratorijskih vežbi. Pogodan je za servisere elektronike, inženjere razvoja, laboratorije, škole, fakultete, makers radionice, embedded razvoj i sve radne stanice gde je potreban stabilan i fleksibilan izvor test signala.

Tehničke karakteristike

FNIRSI DPG-1122 je posebno koristan kod laboratorijskih i razvojnih zadataka gde je potreban fleksibilan izvor signala sa dva kanala. Može se koristiti za testiranje frekventnog odziva filtera, proveru pojačala, simulaciju PWM signala, rad sa ADC ulazima mikrokontrolera, generisanje komunikacionih signala i proveru ponašanja kola pod različitim uslovima pobude.

Kod rada sa osetljivim kolima važno je prvo proveriti amplitudu, DC offset, duty cycle, opterećenje i uzemljenje izlaza. Generator funkcija nije napajanje i ne treba ga koristiti za direktno napajanje potrošača. Za rad u automatizovanim test sistemima posebno su korisni LAN, USB i 10 MHz Clock interfejsi, jer omogućavaju lakšu integraciju sa drugim laboratorijskim instrumentima.
