FNIRSI LPM-10C tester i tragač mrežnih kablova, PoE, PING, IP skeniranje, NCV, 2.4″

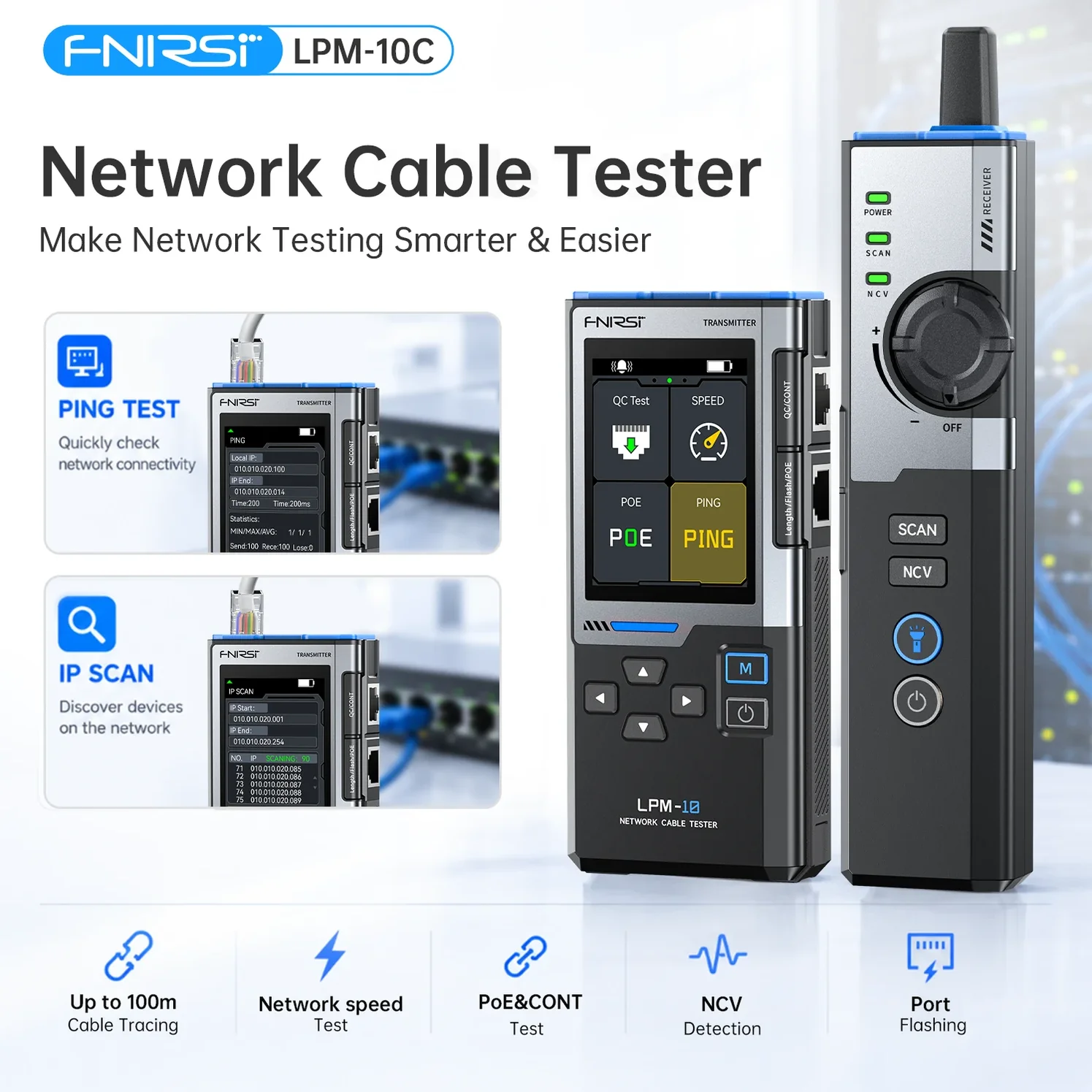

FNIRSI LPM-10C — višefunkcionalni tester i tragač mrežnih kablova sa kolor TFT ekranom 2.4″, traženje kabla u normalnom režimu i režimu otpornom na smetnje, merenje dužine kabla, provera redosleda žica i krimpovanja RJ45 konektora, prepoznavanje PoE napajanja, PING test i skeniranje IP adresa, treptanje porta na sviču, ispitivanje brzine veze 10/100/1000 Mb/s, beskontaktna provera napona (NCV), ugrađena lampa, punjive baterije 1500 mAh u predajniku i 3000 mAh u prijemniku, punjenje preko USB-C priključka (Model LPM-10C)

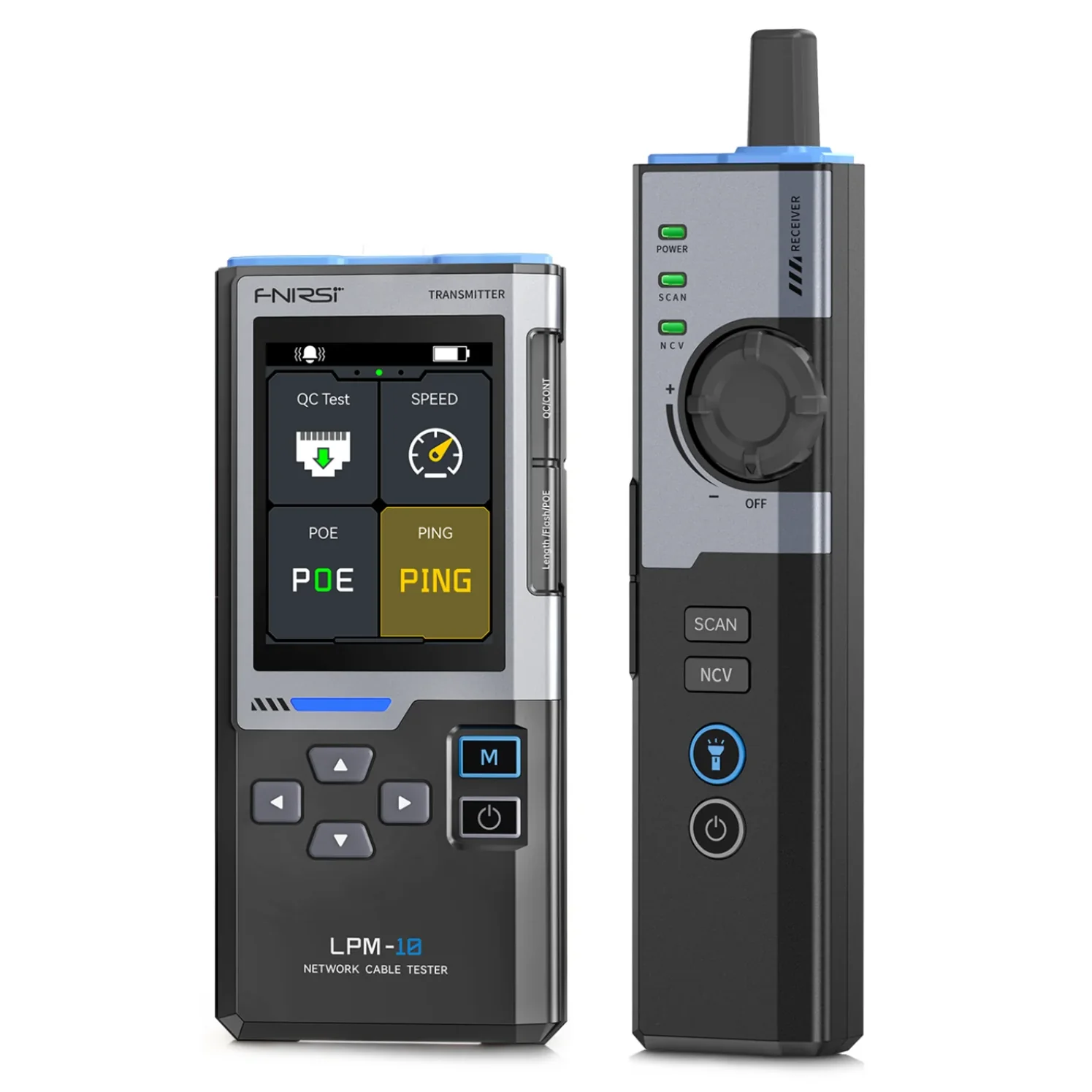

FNIRSI LPM-10C je višefunkcionalni tester mrežnih kablova sa tragačem, namenjen postavljanju, ispitivanju i održavanju mrežnih instalacija. Objedinjuje funkcije koje se inače nalaze u nekoliko odvojenih uređaja — traženje kabla u zidu i u snopu, ispitivanje ispravnosti veze, proveru PoE napajanja i osnovnu dijagnostiku mreže.

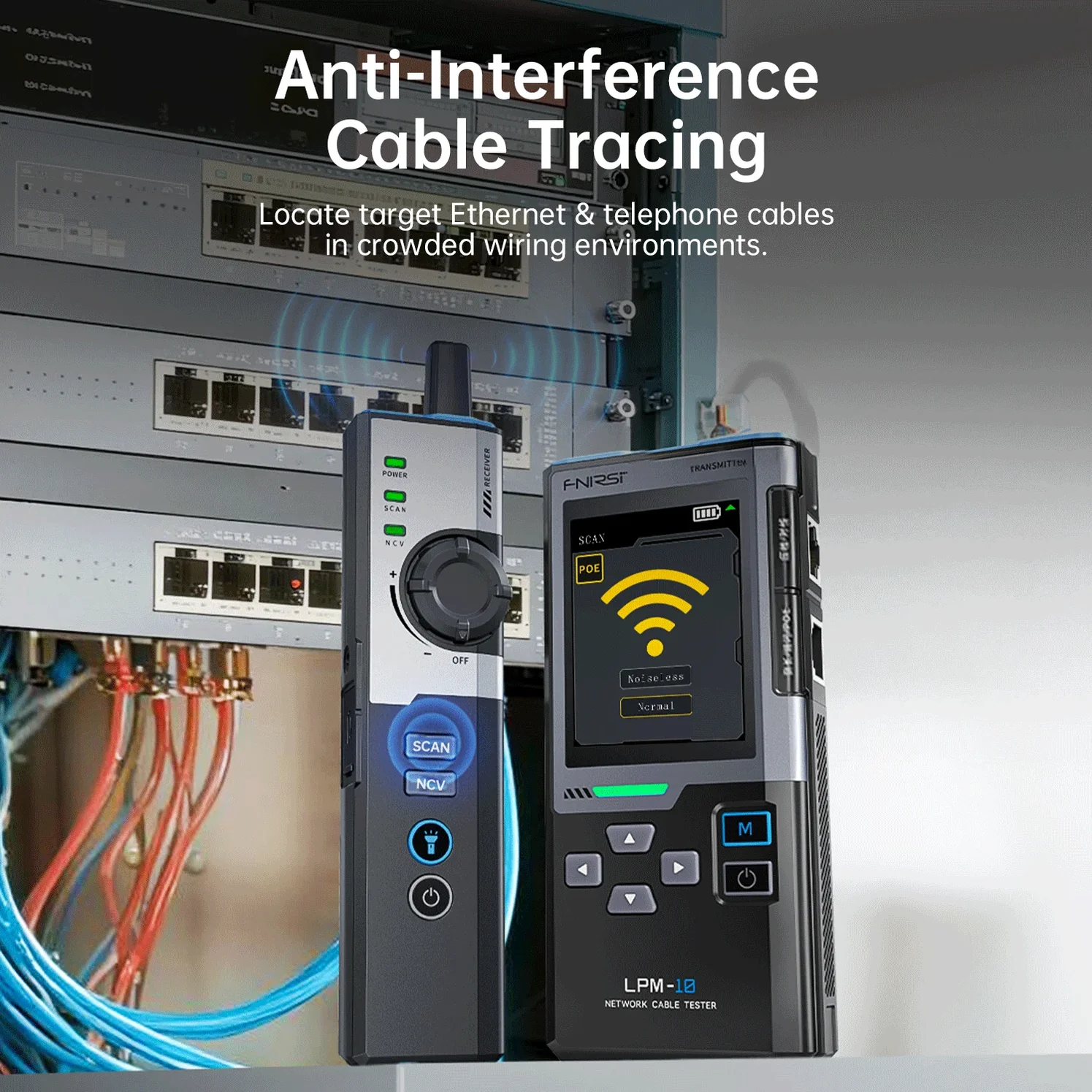

Traženje kabla radi u dva režima. Normalni je brži, a režim otporan na smetnje se koristi tamo gde je uz mrežne položene i strujne instalacije, odnosno u ormanima i kanalima gde običan tragač daje lažne signale. Osetljivost prijemnika se podešava, čime se u snopu kablova izdvaja tačno onaj traženi. Uz to je ugrađena i beskontaktna provera prisustva naizmeničnog napona (NCV), pa se pre rada proverava da li je u kanalu i strujni vod.

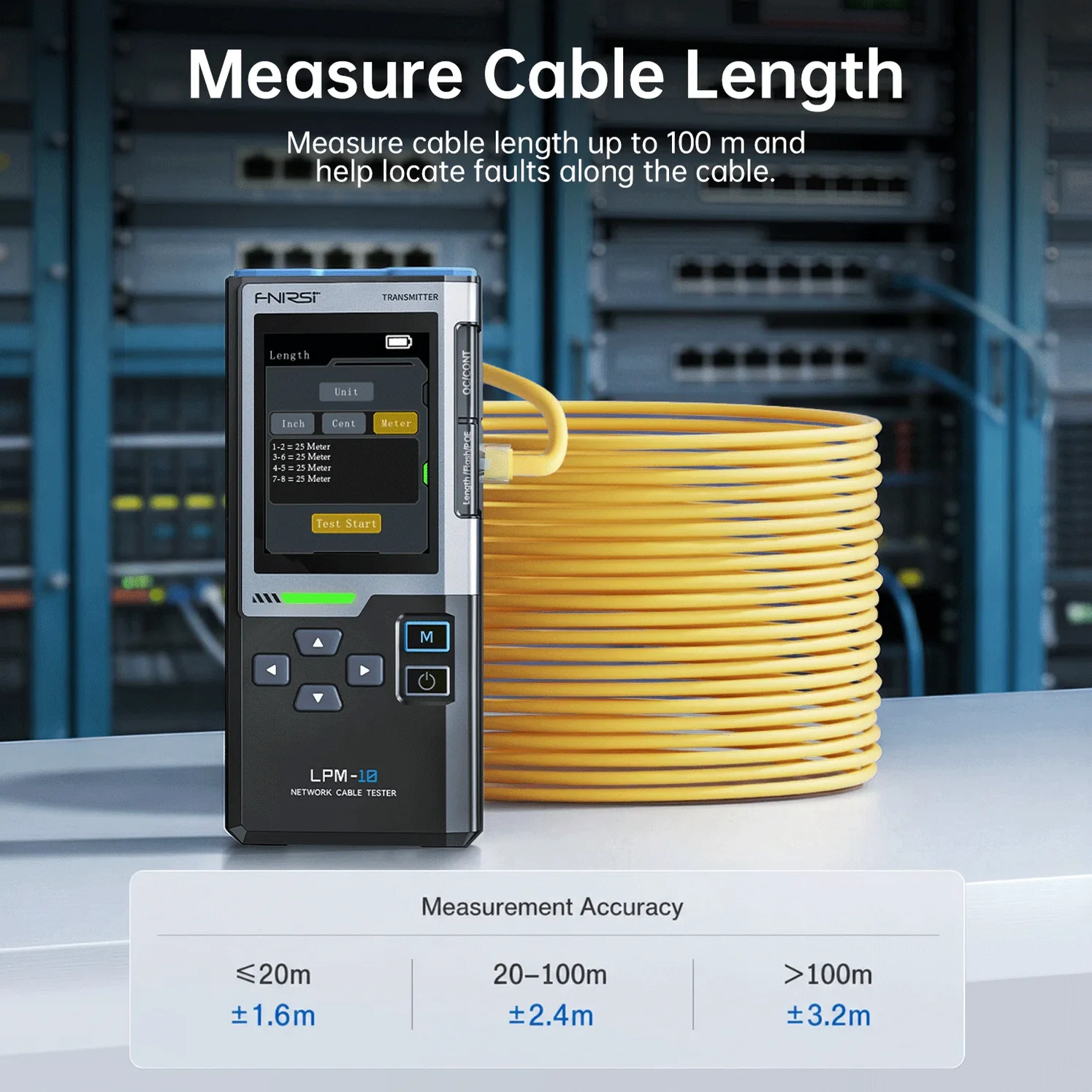

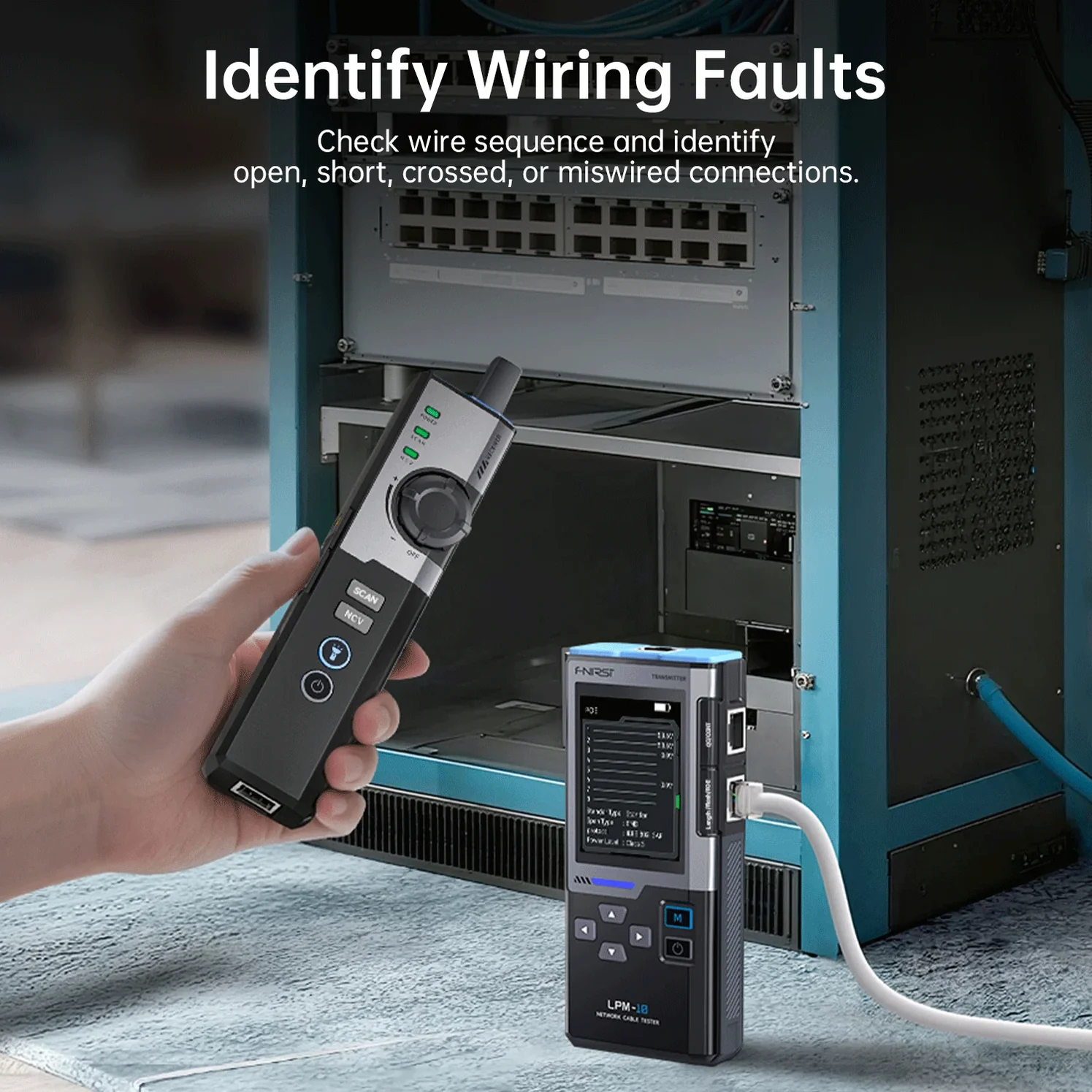

Dužina kabla meri se sa tačnošću ±1.6 m do 20 m, ±2.4 m u opsegu od 20 do 100 m i ±3.2 m preko 100 metara. Provera redosleda žica otkriva prekid, kratak spoj, ukrštene parove i druge greške u vezi, a poseban test proverava kvalitet krimpovanja RJ45 konektora — najčešći uzrok kvarova kod samostalno izrađenih kablova.

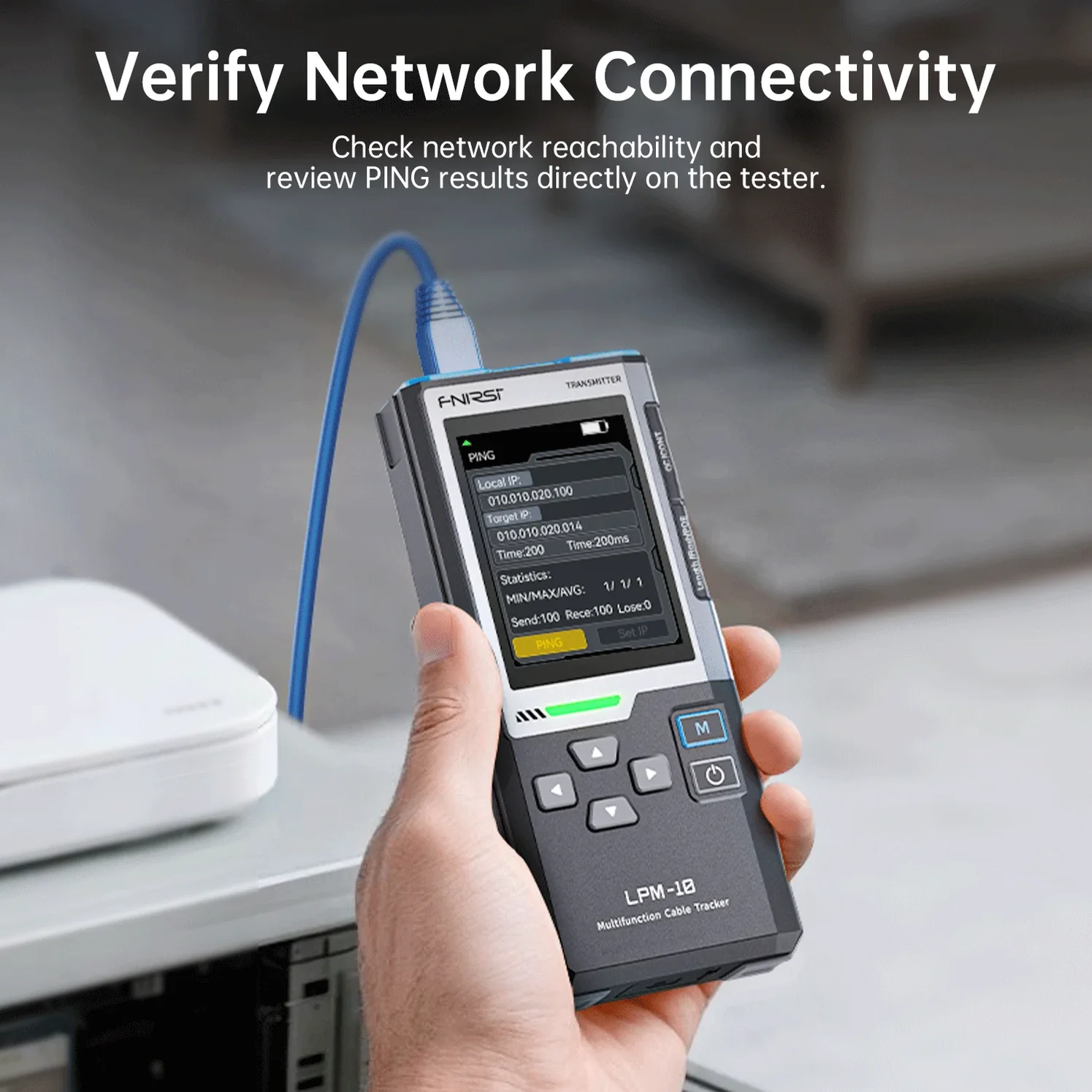

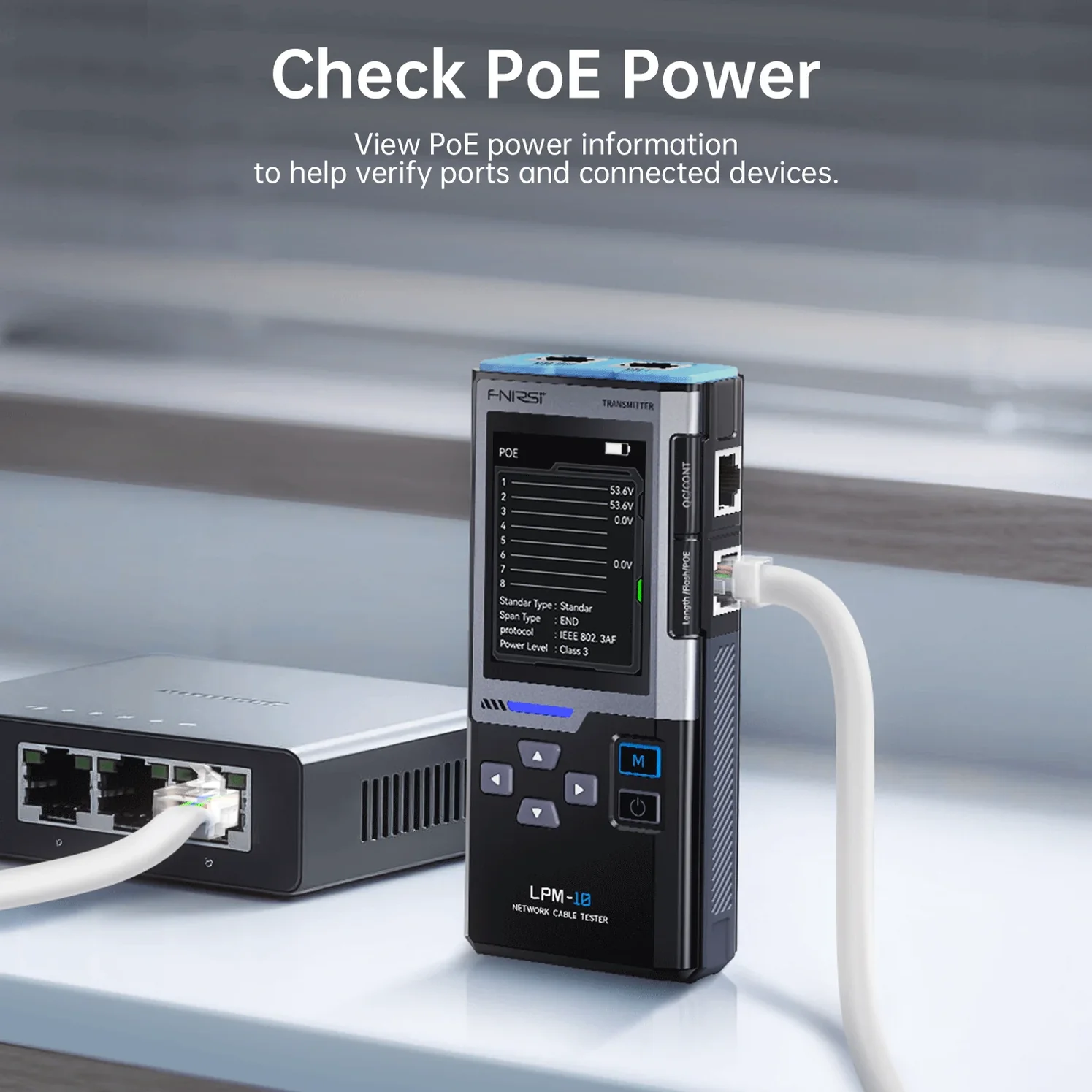

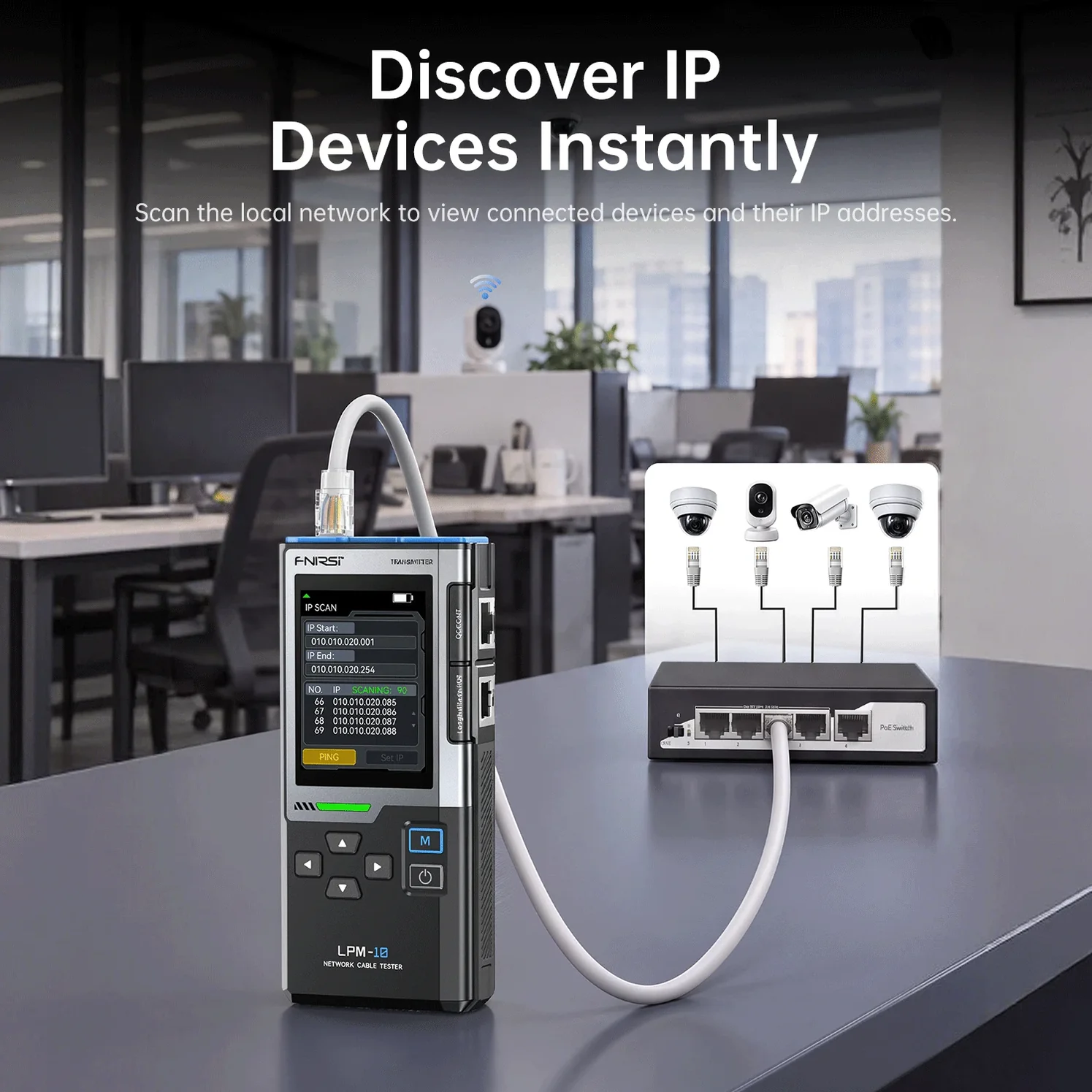

Za rad na aktivnoj mreži predviđene su funkcije koje ovaj uređaj izdvajaju od običnog testera: prepoznavanje PoE napajanja sa načinom napajanja, standardom i naponskim nivoom, PING test dostupnosti uređaja, skeniranje IP adresa na mreži i treptanje odgovarajućeg porta na sviču — čime se bez pretraživanja pronalazi tačan port na koji je kabl priključen. Ispituje se i brzina veze od 10, 100 i 1000 Mb/s, u punom i polovičnom dupleks režimu.

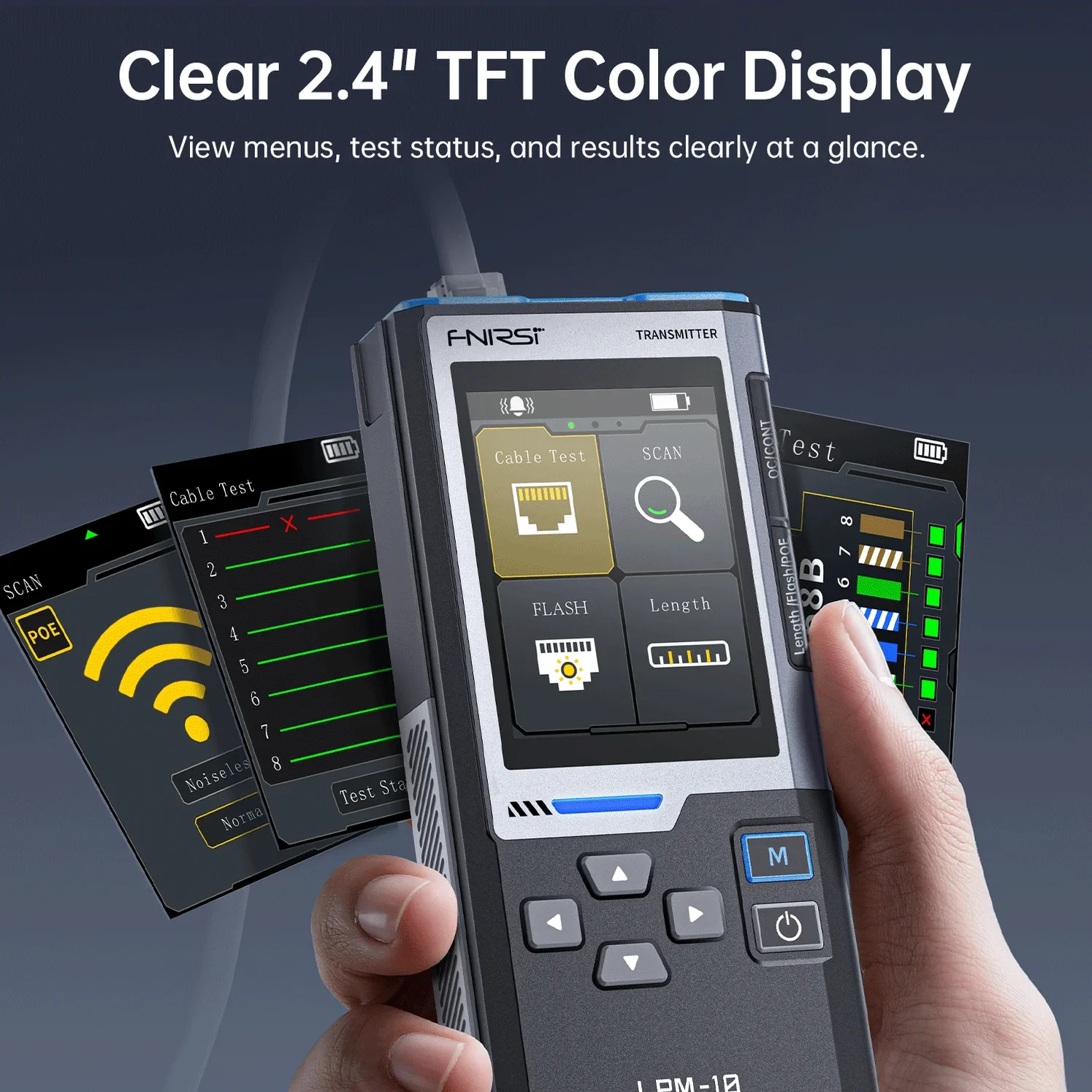

Rezultati se prikazuju na kolor TFT ekranu dijagonale 2.4″, sa podesivim pozadinskim osvetljenjem. Predajnik ima bateriju od 1500 mAh, a prijemnik od 3000 mAh; oba se pune preko USB-C priključka. Prijemnik ima i priključak za slušalice, ugrađenu lampu za rad u mračnim prostorima i upozorenje na nizak napon baterije. Dimenzije su oko 152 × 68 × 31 mm.

Tehničke karakteristike

• Proizvođač: FNIRSI
• Model: LPM-10C
• Tip proizvoda: tester i tragač mrežnih kablova
• Ekran: TFT u boji, 2.4″, sa podesivim osvetljenjem
• Režimi traženja kabla: normalni i otporan na smetnje
• Podešavanje osetljivosti prijemnika: da
• Merenje dužine kabla: do 20 m ±1.6 m; 20–100 m ±2.4 m; preko 100 m ±3.2 m
• Provera veze: RJ45 priključak, provera parova, redosleda žica i grešaka u vezi
• Provera krimpovanja RJ45 konektora: da
• Prepoznavanje PoE napajanja: način napajanja (End-Span, Mid-Span, osmožično), standardni i nestandardni PoE, naponski nivo, automatsko prepoznavanje
• PING test: podržan
• Skeniranje IP adresa: podržano
• Treptanje porta na sviču: automatsko prepoznavanje, pun i polovični dupleks, automatsko usklađivanje i fiksni režim
• Ispitivanje brzine veze: 10 / 100 / 1000 Mb/s, pun i polovični dupleks
• Beskontaktna provera napona (NCV): podržana
• Ugrađena lampa: da
• Priključak za slušalice: da
• Upozorenje na nizak napon baterije: da
• Baterija predajnika: 1500 mAh
• Baterija prijemnika: 3000 mAh
• Punjenje: USB-C, 5 V / 1 A
• Jezik menija: engleski i kineski
• Dimenzije: oko 152 × 68 × 31 mm
• Radni uslovi: −5 °C do 40 °C, relativna vlažnost do 80%

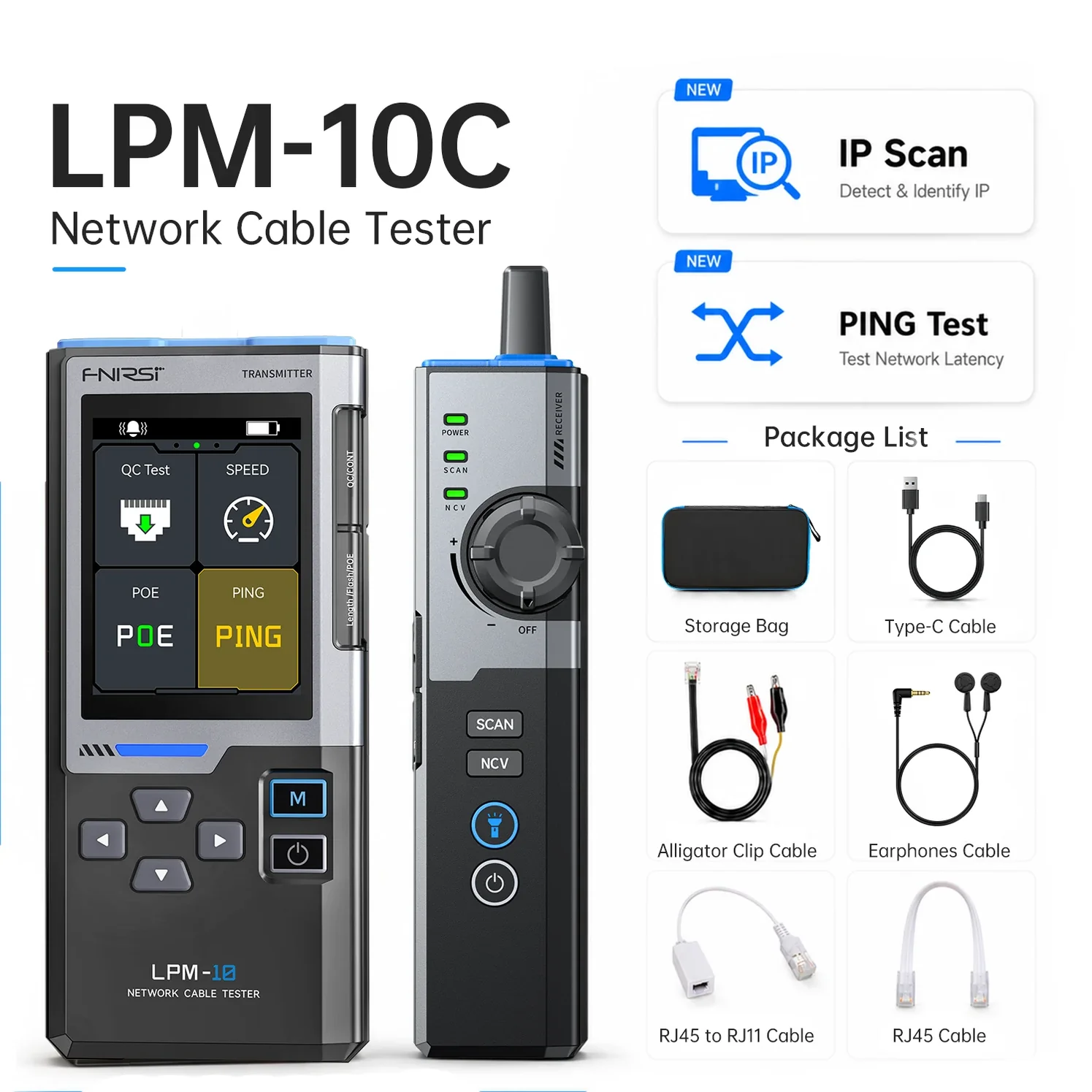

Sadržaj isporuke

• 1 × tester i tragač mrežnih kablova FNIRSI LPM-10C
• 1 × USB-C kabl
• 1 × krokodil štipaljka
• 1 × kabl za slušalice
• 1 × kabl RJ45 na RJ11
• 1 × RJ45 kabl
• 1 × torbica za nošenje

Primena

• Postavljanje i ispitivanje mrežnih instalacija
• Traženje kabla u zidu, kanalu i snopu
• Pronalaženje odgovarajućeg porta u rek ormanu
• Provera ispravnosti samostalno izrađenih kablova
• Merenje dužine položenih kablova
• Ispitivanje PoE napajanja kamera i pristupnih tačaka
• Dijagnostika mrežnih kvarova i provera dostupnosti uređaja
• Održavanje mreža u poslovnim objektima
• Telefonske instalacije, uz RJ11 kabl
• Servisne i instalaterske firme u oblasti mreža i video nadzora

Merenje dužine kabla daje orijentacionu vrednost čija tačnost zavisi od vrste i kvaliteta kabla; za zvanično merenje i sertifikaciju mrežnih instalacija koriste se sertifikacioni instrumenti odgovarajuće klase. Pri radu na instalacijama pod naponom NCV funkcija služi kao pomoć, ali ne zamenjuje proveru ispitivačem napona pre radova. Jezik menija je engleski.
