FNIRSI DMC-600A strujna klešta True RMS 600 A, 10.000 tačaka, CAT III 1000 V

FNIRSI DMC-600A — digitalna strujna klešta sa pravim merenjem efektivne vrednosti, merenje naizmenične i jednosmerne struje od 0,01 A do 600 A, naizmeničnog napona do 750 V i jednosmernog do 999,9 V, otpornosti do 99,99 MΩ, kapacitivnosti do 99,99 mF, učestanosti do 9,999 MHz i temperature od −55 °C do 1300 °C, prikaz sa 10.000 tačaka, merenje polazne struje, prikaz talasnog oblika, beskontaktna dojava napona i traženje faznog provodnika, provera prohodnosti i dioda, zadržavanje očitanja i pamćenje najmanje i najveće vrednosti, otvor klešta 25 mm, kolorni ekran TFT veličine 2 inča, ugrađena svetiljka, punjiva litijum-jonska baterija 3,7 V i 1500 mAh sa punjenjem preko USB-C, mogućnost osvežavanja programa uređaja, kategorija bezbednosti CAT III 1000 V, masa oko 250 g (Model DMC-600A)

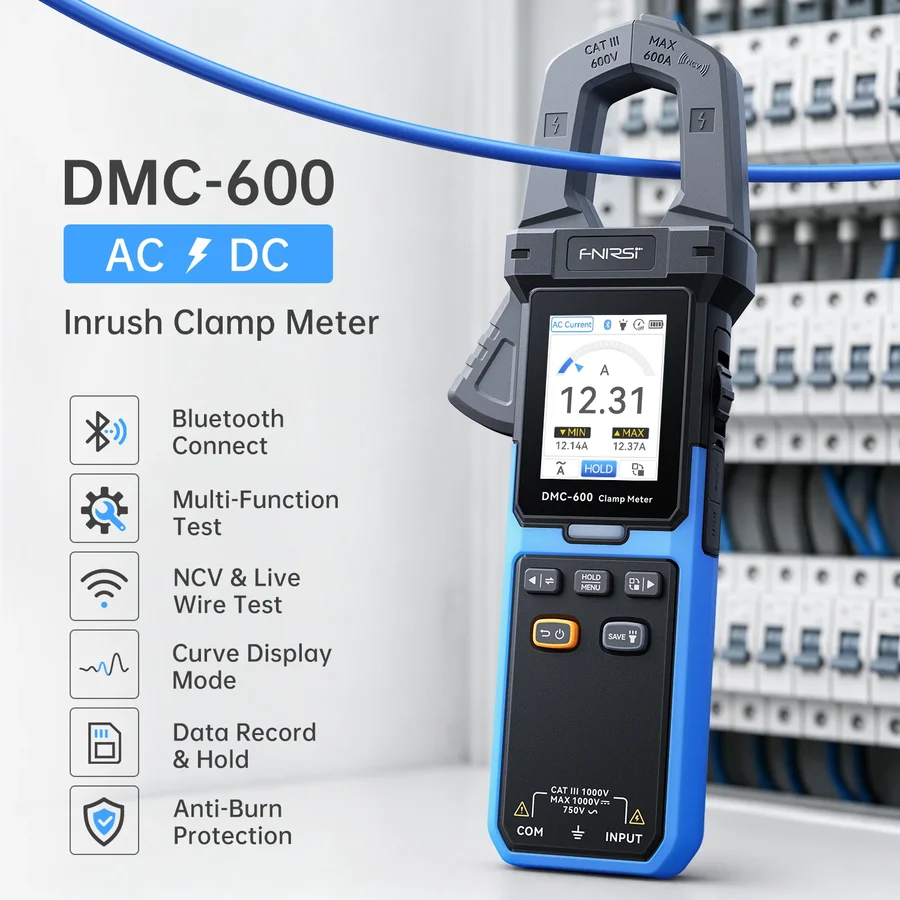

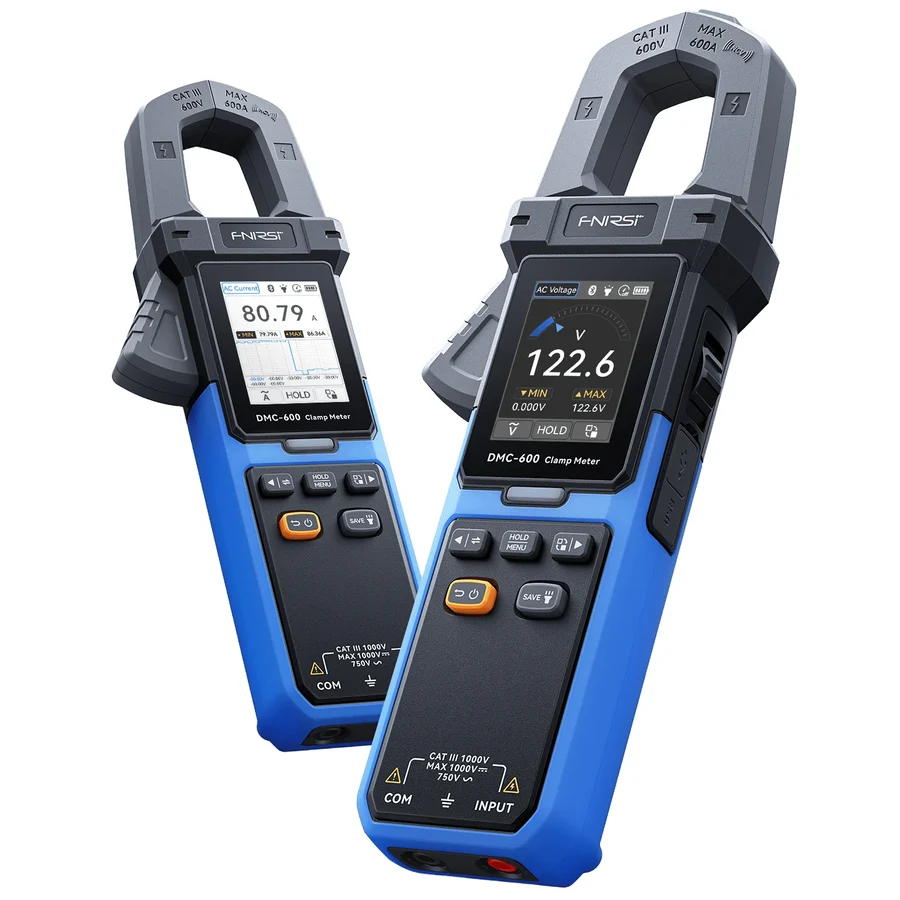

DMC-600A su strujna klešta sa punom opremom digitalnog multimetra. Struja se meri obuhvatanjem provodnika, bez prekidanja kola i bez skidanja izolacije, a sve ostalo mernim vrhovima kao kod običnog instrumenta. Jedan uređaj time pokriva ono za šta se inače nose dva.

Pravo merenje efektivne vrednosti je ono što ova klešta razdvaja od jeftinijih. Struja koju vuku pogoni sa pretvaračima učestanosti, prekidačka napajanja, svetiljke LED i računarska oprema nije čist sinusni oblik; obična klešta na takvoj struji pokazuju vrednost koja je i za trećinu manja od stvarne. Klešta sa pravim merenjem efektivne vrednosti pokazuju tačno, pa se po tome dimenzioniše zaštita i proverava opterećenje.

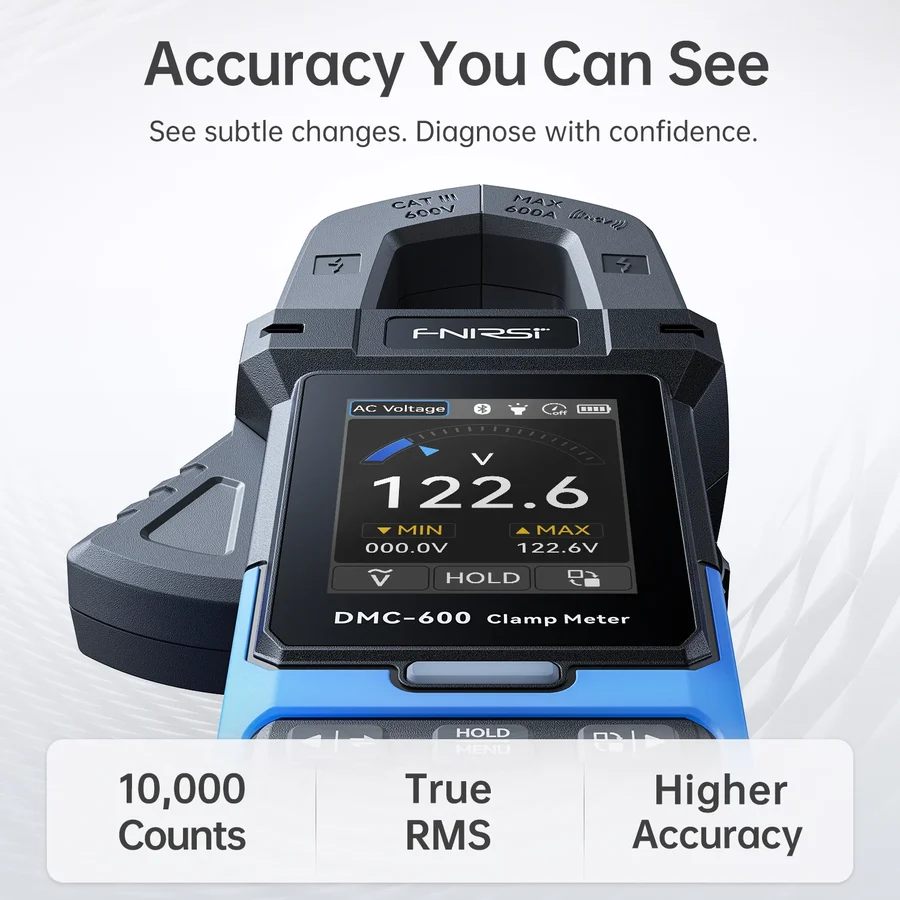

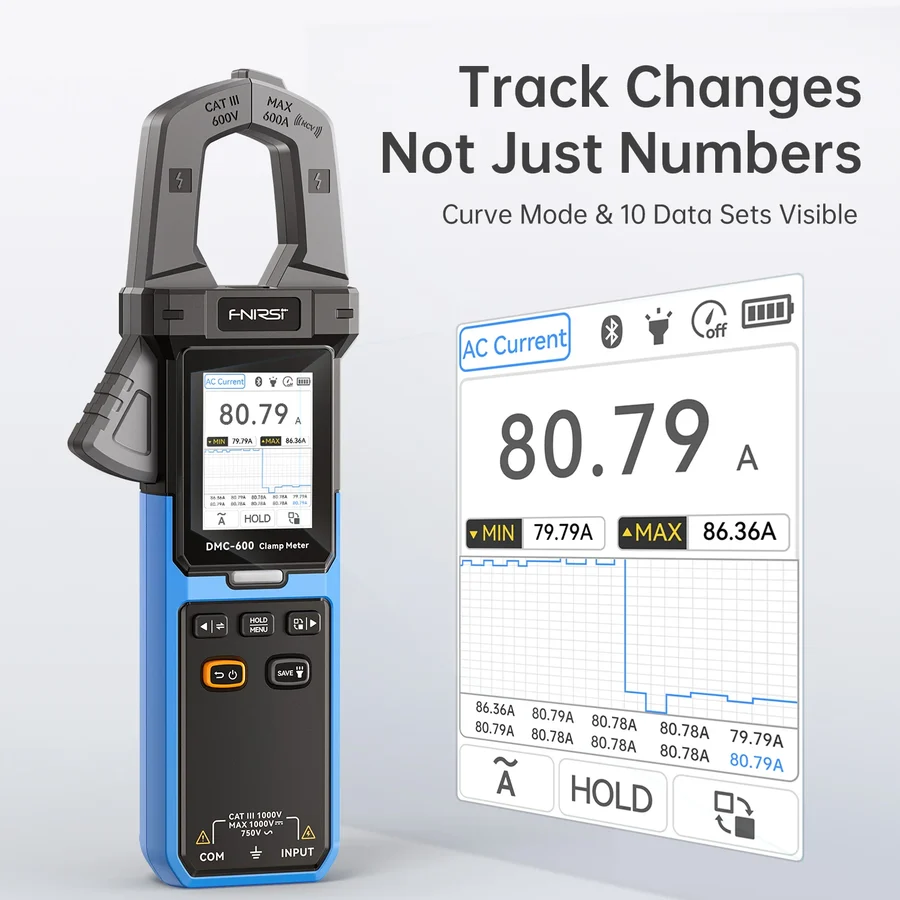

Prikaz ima 10.000 tačaka, što je četiri puta finije razlaganje od uobičajenih instrumenata sa 2.000 tačaka — razlika se vidi pri merenju malih struja i pri praćenju promena. Ekran je kolorni, veličine 2 inča, i na njemu se pored brojke prikazuje i talasni oblik merene veličine. To kod kvara govori više od same brojke: po obliku se razaznaju izobličenja, propadi i smetnje koje brojčana vrednost sakriva.

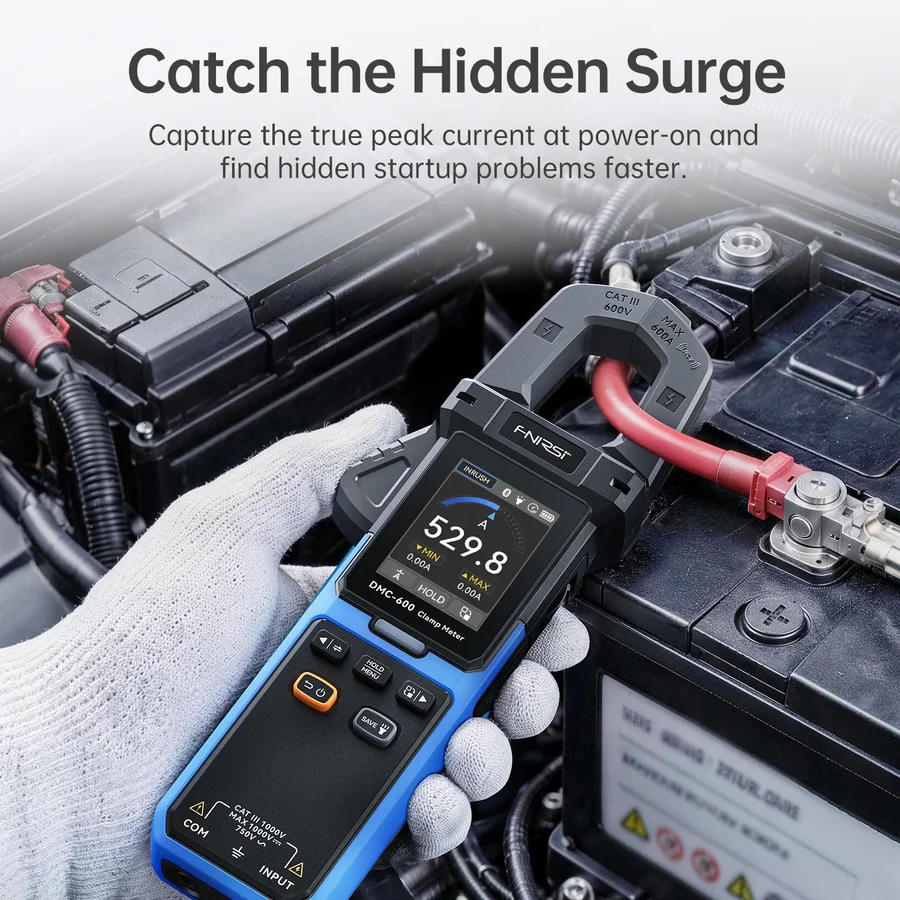

Merenje polazne struje hvata kratkotrajan udar pri pokretanju motora, pumpe ili transformatora. Ta vrednost je višestruko veća od radne i po njoj se bira zaštita — obična klešta je ne stignu da prikažu.

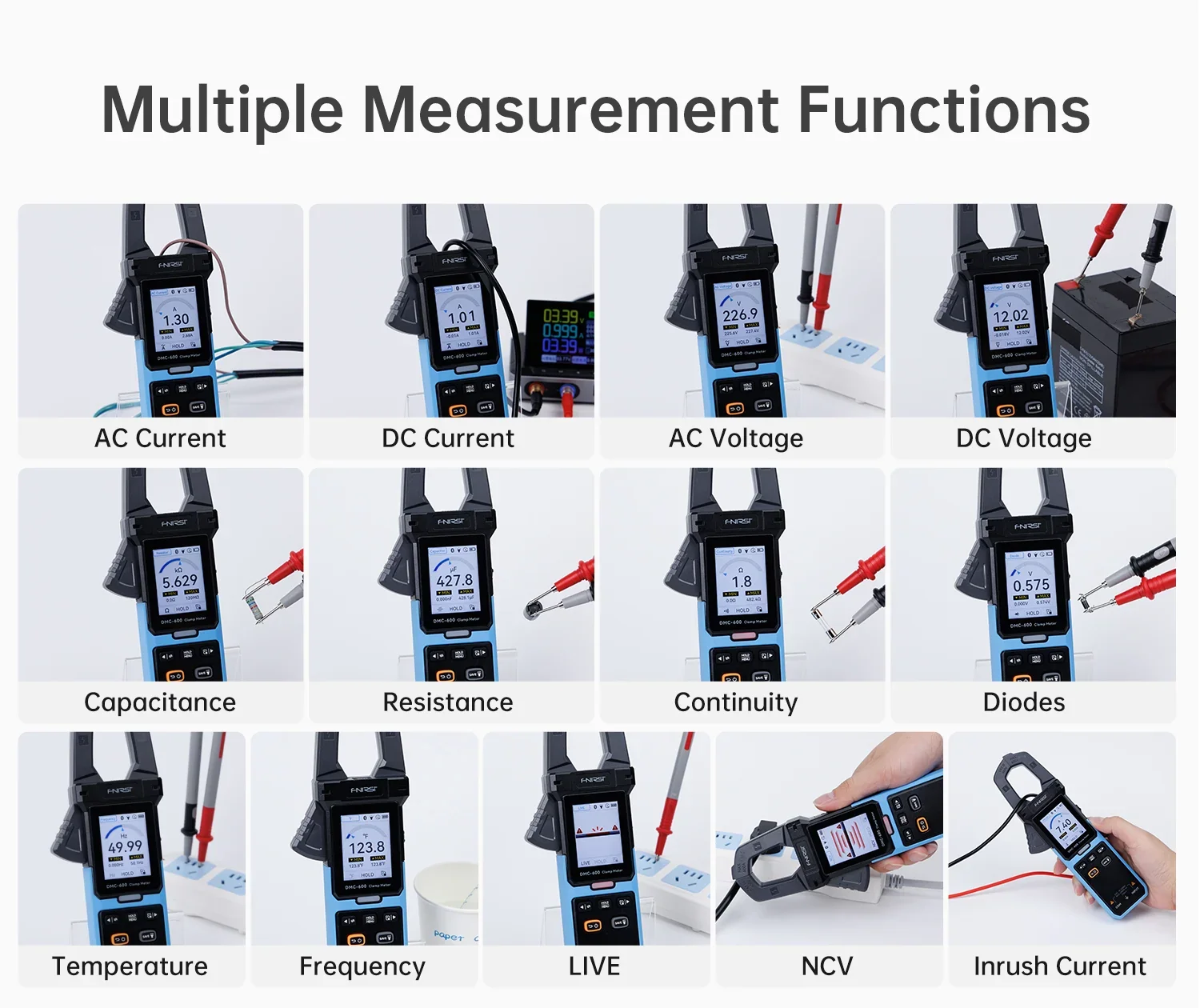

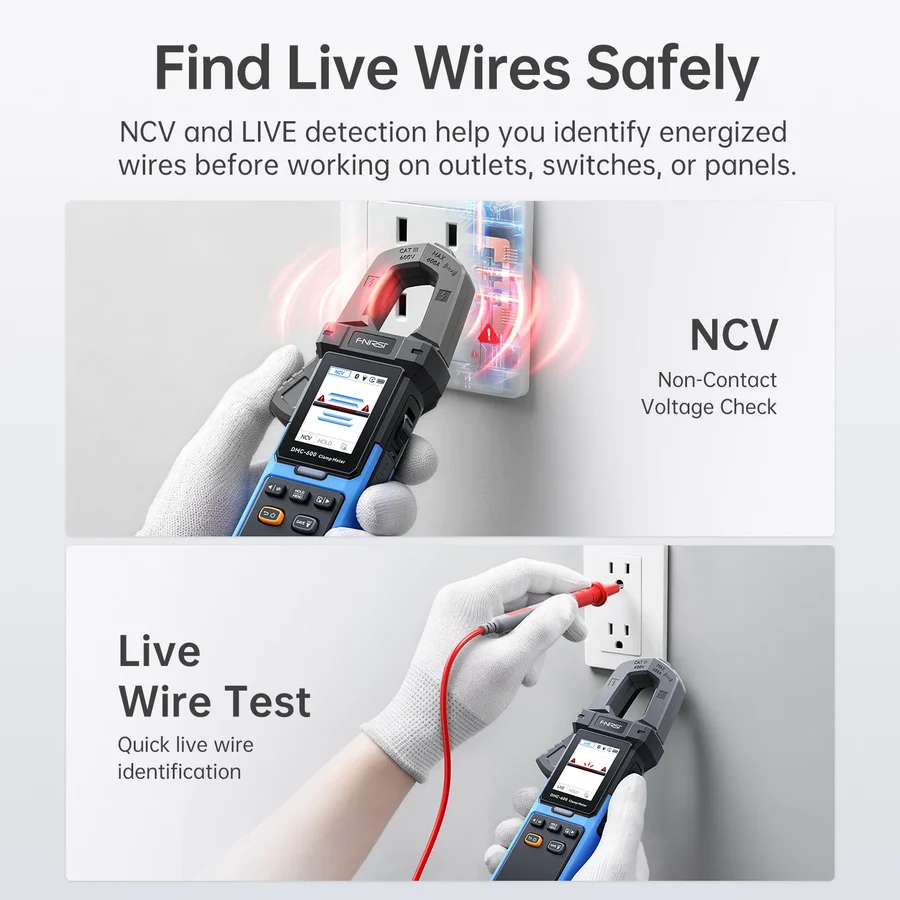

Beskontaktna dojava napona pronalazi napon kroz izolaciju, bez dodira provodnika, a traženje faznog provodnika razlikuje fazu od nule u utičnici i razvodnoj kutiji. Mere se i temperatura termoparom, prohodnost sa zvučnom najavom, i diode. Očitanje se zadržava tasterom, a uređaj pamti najmanju i najveću izmerenu vrednost tokom merenja.

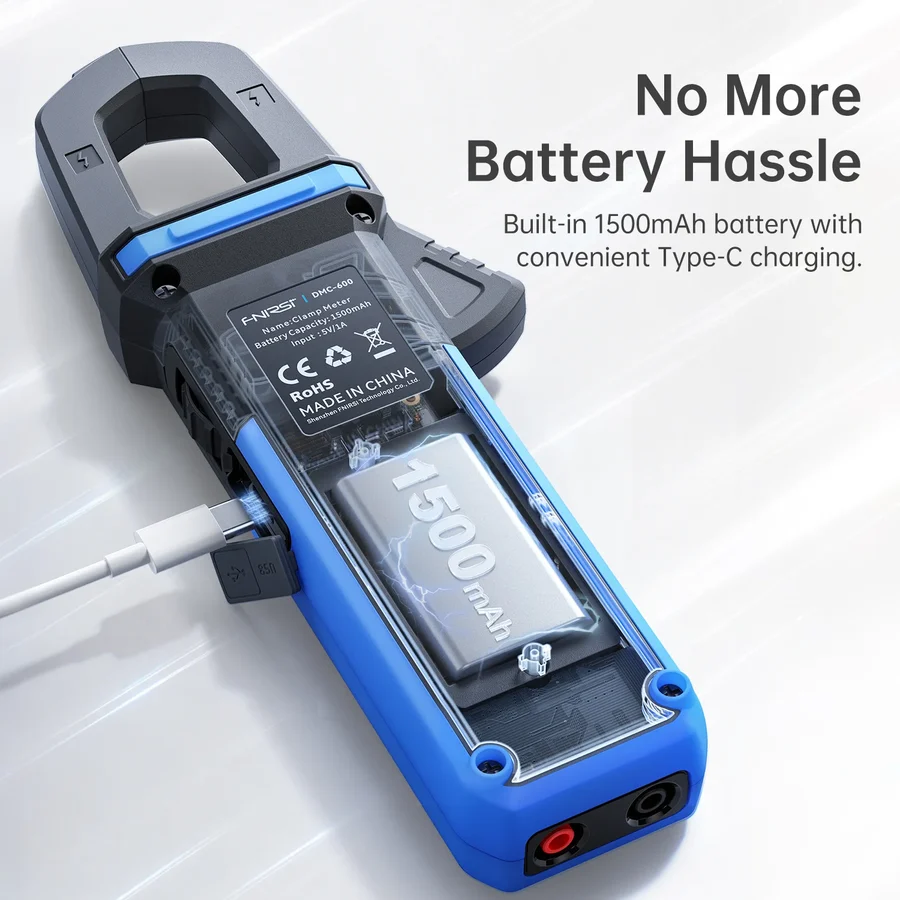

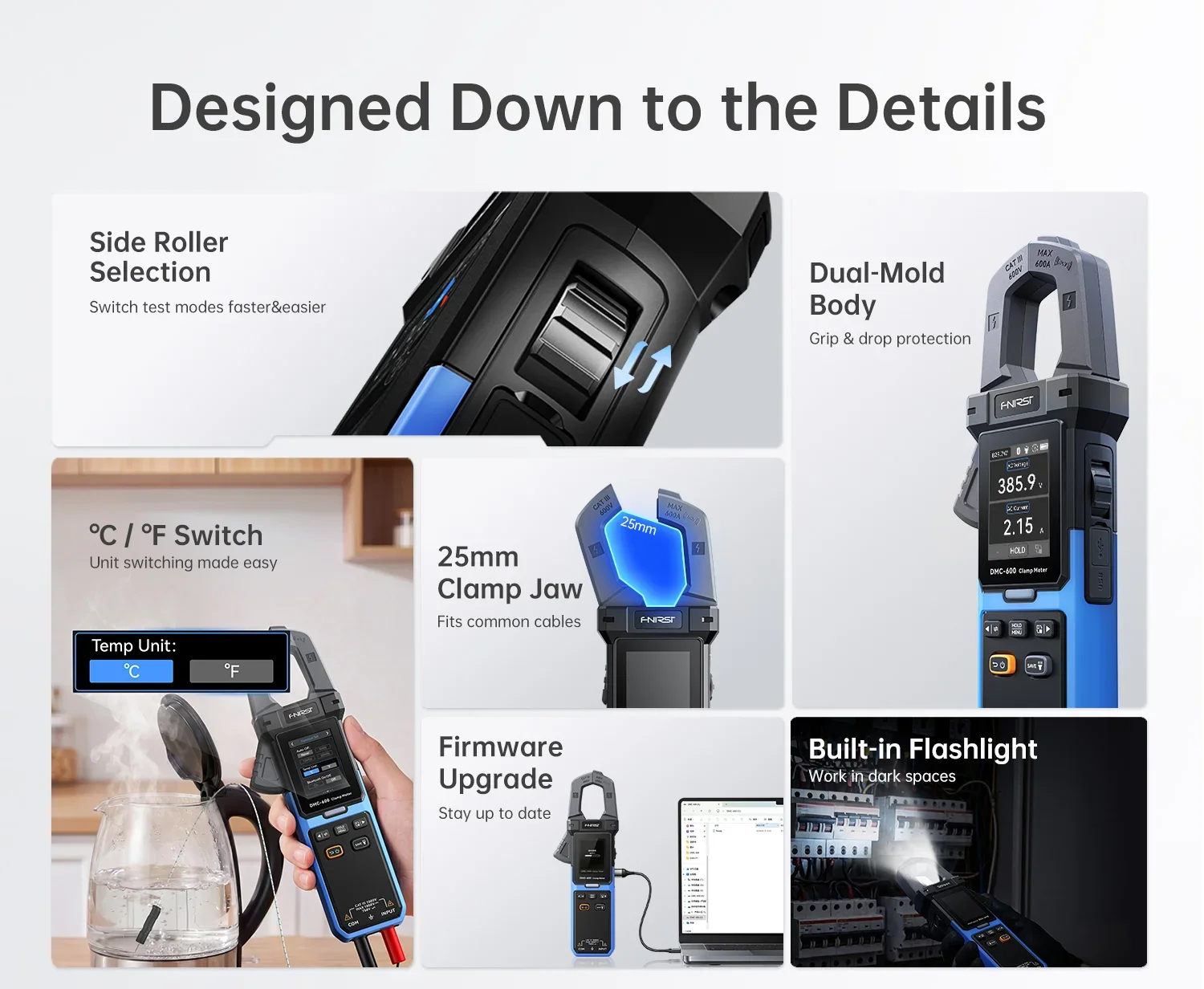

Napajanje je iz ugrađene punjive baterije koja se puni preko USB-C, bez menjanja baterija. Program uređaja se osvežava preko računara. Uređaj ima i svetiljku za rad u razvodnim ormanima.

Kategorija bezbednosti je CAT III 1000 V, što pokriva merenja na razvodnim ormanima, fiksnim instalacijama i industrijskoj opremi. Otvor klešta je 25 mm, a masa oko 250 g.

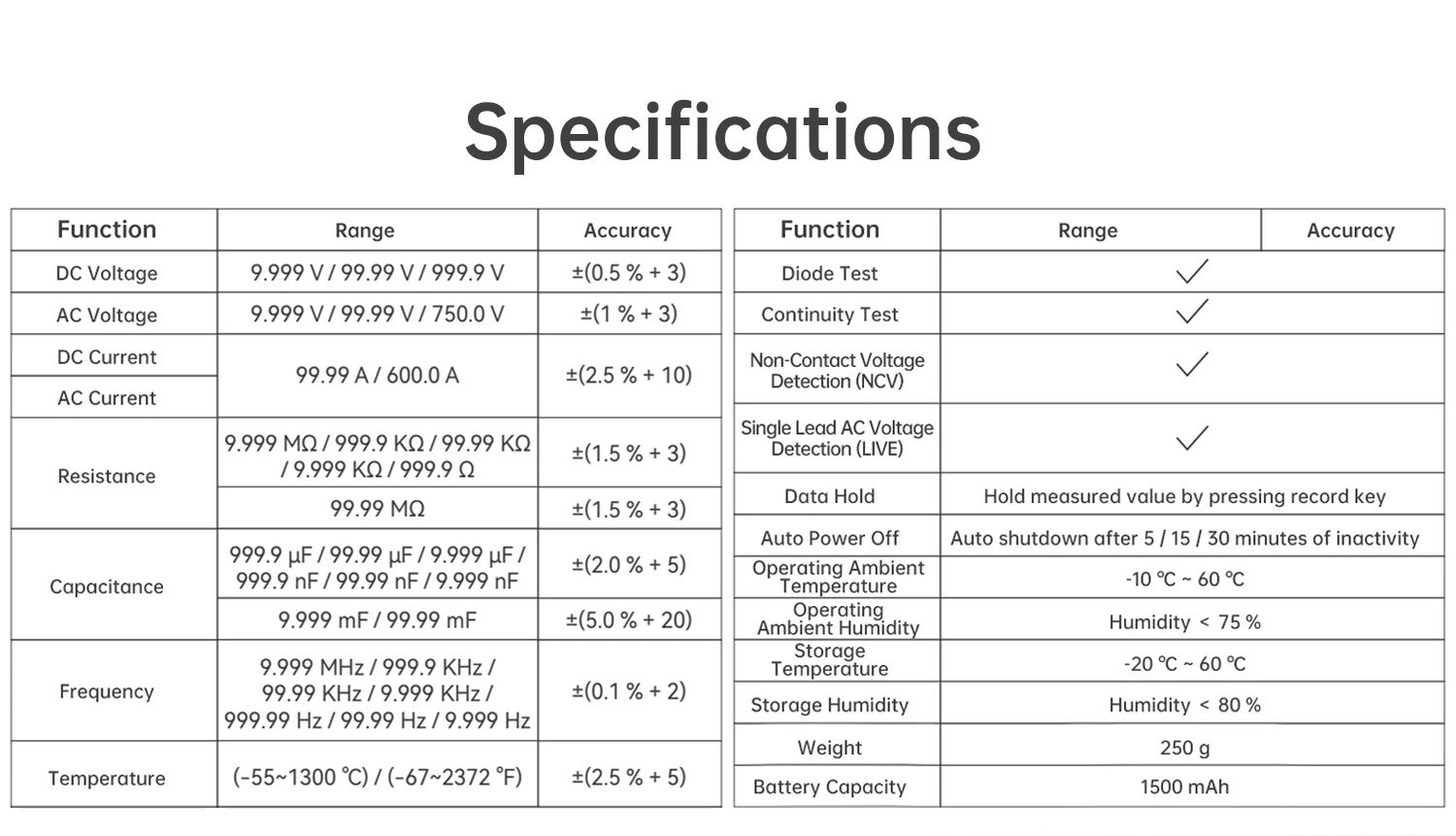

Tehničke karakteristike

• Proizvođač: FNIRSI
• Model: DMC-600A
• Tip proizvoda: digitalna strujna klešta
• Način merenja: pravo merenje efektivne vrednosti (True RMS)
• Broj tačaka prikaza: 10.000
• Merenje struje, naizmenične i jednosmerne: 0,01 A do 600 A
• Merenje naizmeničnog napona: 0,001 V do 750 V
• Merenje jednosmernog napona: 0,001 V do 999,9 V
• Merenje otpornosti: 0,1 Ω do 99,99 MΩ
• Merenje kapacitivnosti: 0,001 nF do 99,99 mF
• Merenje učestanosti: 0,001 Hz do 9,999 MHz
• Merenje temperature: −55 °C do 1300 °C
• Provera prohodnosti: ima
• Provera dioda: ima
• Beskontaktna dojava napona: ima
• Traženje faznog provodnika: ima
• Merenje polazne struje: ima
• Prikaz talasnog oblika: ima
• Zadržavanje očitanja: ima
• Pamćenje najmanje i najveće vrednosti: ima
• Ekran: kolorni TFT, 2 inča
• Svetiljka: ima
• Bežični prenos u telefon: nema (ima ga izvedba DMC-600)
• Osvežavanje programa uređaja: preko računara, kablom USB-C
• Otvor klešta: 25 mm
• Baterija: punjiva litijum-jonska, 3,7 V, 1500 mAh
• Punjenje: preko priključka USB-C
• Samostalno gašenje: isključeno, 5, 15 ili 30 minuta
• Kategorija bezbednosti: CAT III 1000 V
• Radna temperatura: −5 °C do 40 °C
• Vlažnost vazduha: do 80 %
• Masa: oko 250 g

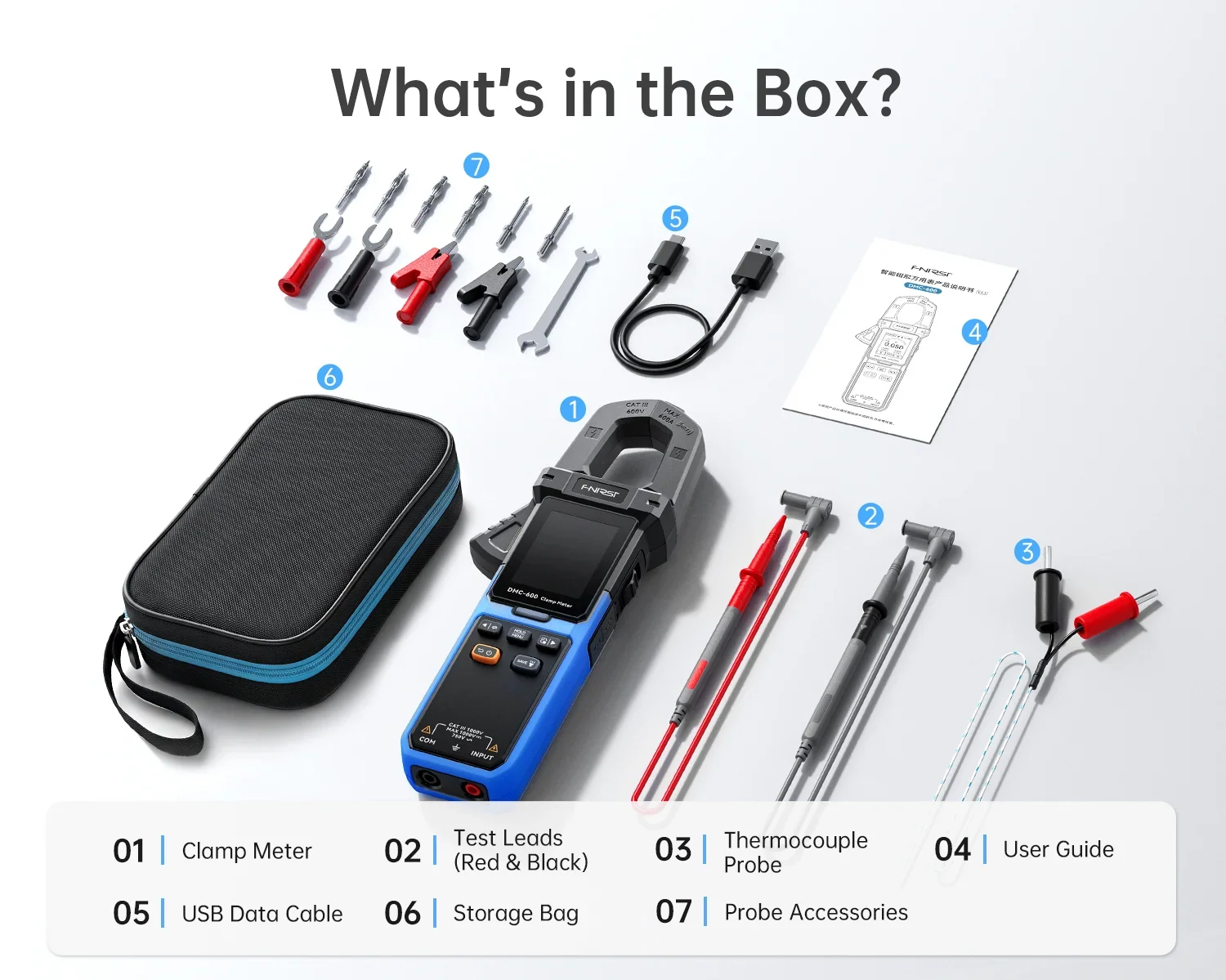

Sadržaj isporuke

• 1 × strujna klešta DMC-600A
• 1 × par mernih vrhova, crveni i crni
• 1 × termopar za merenje temperature
• 1 × kabl USB
• Pribor za merne vrhove
• 1 × torbica za nošenje
• 1 × uputstvo za upotrebu

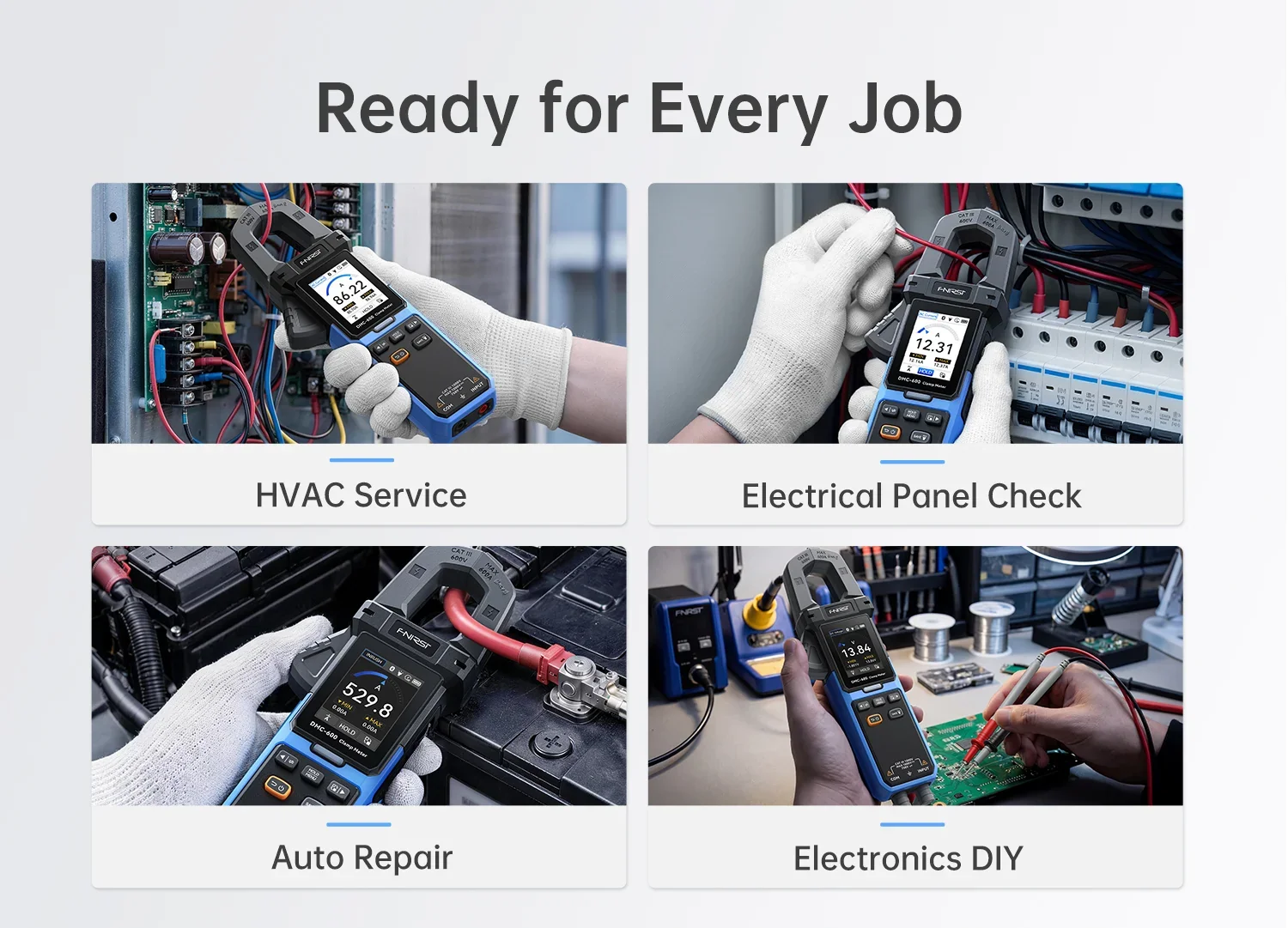

Primena

• Merenje struje bez prekidanja kola, obuhvatanjem provodnika
• Provera opterećenja izvoda u razvodnim ormanima
• Merenje polazne struje motora, pumpi i transformatora
• Merenje struje nelinearnih potrošača — pretvarača učestanosti, prekidačkih napajanja, rasvete LED
• Traženje kvarova na električnim instalacijama
• Razlikovanje faznog i neutralnog provodnika
• Pronalaženje napona kroz izolaciju, bez dodira
• Merenje temperature termoparom na opremi i vodovima
• Provera prohodnosti, osigurača i prekinutih provodnika
• Merenja na fotonaponskim sistemima i jednosmernim razvodima
• Servis i održavanje u industriji i zgradarstvu
• Elektroinstalaterski i servisni rad na terenu

Dokumentacija i linkovi

• Zvanična stranica proizvoda: FNIRSI DMC-600 serija

Uređaj je svrstan u kategoriju CAT III 1000 V i nije namenjen merenjima kategorije CAT IV, na mestu priključenja objekta na mrežu. Merenje se obavlja uz propisanu zaštitnu opremu i u skladu sa propisima o radu pod naponom. Otvor klešta od 25 mm određuje najveći provodnik koji se može obuhvatiti. Za merenje temperature potreban je priloženi termopar. Izvedba DMC-600A nema bežični prenos podataka u telefon; ta mogućnost postoji kod izvedbe DMC-600. Uređaj se isporučuje bez uverenja o etaloniranju.
