OWON HDS310S ručni digitalni osciloskop 3u1, 2x100MHz, 500MS/s, multimetar 20000 cifara, generator signala 30MHz
OWON HDS310S ručni digitalni osciloskop 3u1, 2x100MHz, 500MS/s, multimetar 20000 cifara, generator signala 30MHz

OWON HDS310S ručni digitalni osciloskop 3u1, 2x100MHz, 500MS/s, multimetar 20000 cifara, generator signala 30MHz

30.000,00 RSD

Prikazana cena je sa PDV-om Cena bez PDV-a: 25.000,00 RSD
Šifra:ELE0024858
SKU: ELE0024858 Kategorija: Brend:
Kupovina i isporuka

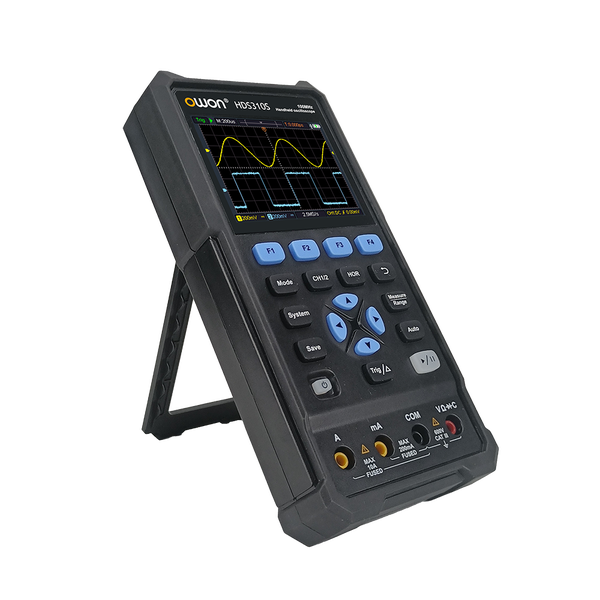

OWON HDS310S ručni digitalni osciloskop 100MHz sa 2 kanala, multimetrom i 30MHz generatorom signala za terenski servis

OWON HDS310S je prenosni digitalni osciloskop namenjen za servisere, inženjere, elektroničare, tehničare održavanja i edukativne laboratorije kojima je potreban kompaktan merni instrument za rad na terenu i u radionici. Uređaj kombinuje 2-kanalni osciloskop od 100 MHz, digitalni multimetar i ugrađeni generator talasnih oblika do 30 MHz, što ga čini praktičnim 3-u-1 rešenjem za dijagnostiku elektronskih kola, signala, senzora, napajanja i kontrolnih sistema.

Za razliku od klasičnog stonog osciloskopa, HDS310S je ručni instrument sa baterijskim napajanjem, 3.5″ kolor LCD ekranom i USB Type-C interfejsom. Pogodan je za situacije gde nije praktično nositi bench osciloskop: servis industrijske opreme, rad na vozilima, provera elektronike u ormanima automatike, terensko merenje signala, kontrola PWM izlaza, testiranje senzora i brza provera rada elektronskih modula.

Model HDS310S podržava real-time uzorkovanje do 500 MSa/s pri radu sa jednim kanalom i do 250 MSa/s pri radu sa dva kanala. Osciloskopski deo ima memoriju do 8K tačaka, osvežavanje do 10.000 talasnih oblika u sekundi, automatska merenja i osnovno edge okidanje, dok multimetarski deo omogućava merenje napona, struje, otpornosti, kapacitivnosti, diode i kontinuiteta.

Ključne karakteristike

  • Ručni digitalni osciloskop za servis, razvoj i terenska merenja
  • 2 analogna kanala sa propusnim opsegom 100 MHz
  • Real-time uzorkovanje do 500 MSa/s na jednom kanalu i 250 MSa/s na dva kanala
  • Ugrađen 1-kanalni generator talasnih oblika do 30 MHz za sinusni signal
  • Integrisan digitalni TRMS multimetar sa prikazom do 20.000 count
  • 3.5″ kolor LCD ekran rezolucije 320 × 240 px
  • Memorija zapisa 8K ili 4K, u zavisnosti od podešavanja
  • Osvežavanje talasnih oblika do 10.000 wfms/s
  • USB Type-C komunikacija sa računarom za čuvanje, analizu, prikaz podataka i daljinsku kontrolu
  • Podržani režimi akvizicije: sampling i peak detect
  • Automatska merenja perioda, frekvencije, RMS vrednosti, rise/fall vremena, širine impulsa i drugih parametara
  • Baterijski rad sa 2 × 18650 Li-ion ćelije prema OWON specifikaciji
  • Kompaktne dimenzije i masa oko 0.6 kg bez baterije

Primena

OWON HDS310S se koristi za merenje i dijagnostiku analognih i digitalnih signala, proveru PWM signala, senzora, napajanja, DC/DC konvertora, audio kola, komunikacionih linija niske frekvencije, elektronike električnih vozila, automatike, industrijskih kontrolera, servisne elektronike, školskih vežbi i laboratorijskih prototipova. Pogodan je za servisere koji žele jedan prenosni instrument za osciloskopsku analizu, multimetarska merenja i osnovno generisanje test signala.

Tehničke karakteristike

Proizvođač OWON
Model HDS310S
Serija OWON HDS300 Series
Tip proizvoda Ručni digitalni osciloskop sa multimetrom i generatorom talasnih oblika
Broj osciloskopskih kanala 2 kanala
Propusni opseg 100 MHz
Real-time uzorkovanje, 1 kanal 500 MSa/s za HDS310S
Real-time uzorkovanje, 2 kanala 250 MSa/s za HDS310S
Režimi akvizicije Sampling i peak detect
Osvežavanje talasnih oblika Do 10.000 wfms/s
Memorija zapisa 8K ili 4K, opciono prema podešavanju
Ulazno sprezanje DC, AC, Ground
Ulazna impedansa 1 MΩ ±2%, paralelno sa 16 pF ±10 pF
Podešavanje sonde 1X, 10X, 100X, 1000X, 10000X
Maksimalni ulazni napon osciloskopa 400 V DC + AC, peak-to-peak, prema OWON specifikaciji
Ograničenje propusnog opsega 20 MHz ili full bandwidth
Horizontalna vremenska baza 2 ns/div do 1000 s/div za HDS310S, koraci 1-2-5
Tačnost vremenske baze ±100 ppm
Vertikalna osetljivost 10 mV/div do 10 V/div
Vertikalni pomeraj ±6 div za HDS310S
Tipično vreme porasta ≤ 3.5 ns za HDS310S
DC gain accuracy 3%
Okidanje Edge trigger, izvori CH1 i CH2
Režimi okidanja Auto, Normal, Single
Opseg trigger nivoa ±4 div od centra ekrana
Automatska merenja Period, frekvencija, srednja vrednost, PK-PK, maksimum, minimum, amplituda, RMS, rise time, fall time, pozitivna i negativna širina impulsa
Kursorska merenja ΔV i ΔT
Kompenzacioni izlaz sonde 3.3 Vpp tipično, High-Z; kvadratni talas 1 kHz ±1%
Multimetar TRMS digitalni multimetar, 20.000 count
Multimetarske funkcije DC/AC napon, DC/AC struja, otpornost, kapacitivnost, kontinuitet i test diode
Maksimalni napon multimetra AC 750 V, DC 1000 V
Maksimalna struja multimetra AC 10 A, DC 10 A
DC napon, rezolucija i tačnost Do 1000.0 V; osnovna tačnost do ±(0.3% + 5 dig) na većini opsega prema OWON tabeli
AC napon Do 750.0 V, frekvencijski opseg 40 Hz–1000 Hz
Otpornost 200.00 Ω do 100.00 MΩ
Kapacitivnost 20.000 nF do 20.000 mF
Test kontinuiteta Da, prag manje od 50 Ω prema uputstvu
Test diode Da, opseg 0–2 V
Generator talasnih oblika 1 kanal, ugrađen u HDS310S prema OWON EU opisu
Generator, sinus 0.1 Hz do 30 MHz
Generator, kvadratni signal 0.1 Hz do 6 MHz
Generator, ramp/pulse/arb Ramp 0.1 Hz–1 MHz, Pulse 0.1 Hz–5 MHz, Arbitrary 0.1 Hz–5 MHz
Generator, uzorkovanje 125 MSa/s
Generator, vertikalna rezolucija 14 bit
Generator, amplituda 20 mVpp–5 Vpp na visokoj impedansi; 10 mVpp–2.5 Vpp na 50 Ω prema OWON EU tabeli
Generator, dubina talasa 8K
Displej 3.5″ kolor LCD
Rezolucija ekrana 320 × 240 px
Komunikacioni interfejs USB Type-C
PC komunikacija USB veza za čuvanje, analizu, prikaz podataka i daljinsku kontrolu preko OWON softvera
Napajanje adapterom 100–240 V AC RMS, 50/60 Hz, CAT II; DC ulaz 5 V DC / 2 A
Potrošnja Manje od 5 W za HDS310S prema OWON uputstvu
Baterija 2 × 18650 Li-ion ćelije, 3.7 V, 2600 mAh za HDS310S/HDS320S prema OWON uputstvu
Punjenje / autonomija Za modele ≥100 MHz: punjenje najmanje 4 h, pražnjenje do 3 h prema OWON tabeli
Radna temperatura 0 °C do 40 °C
Temperatura skladištenja -20 °C do +60 °C
Relativna vlažnost ≤90%
Radna nadmorska visina Do 3.000 m
Hlađenje Prirodno hlađenje

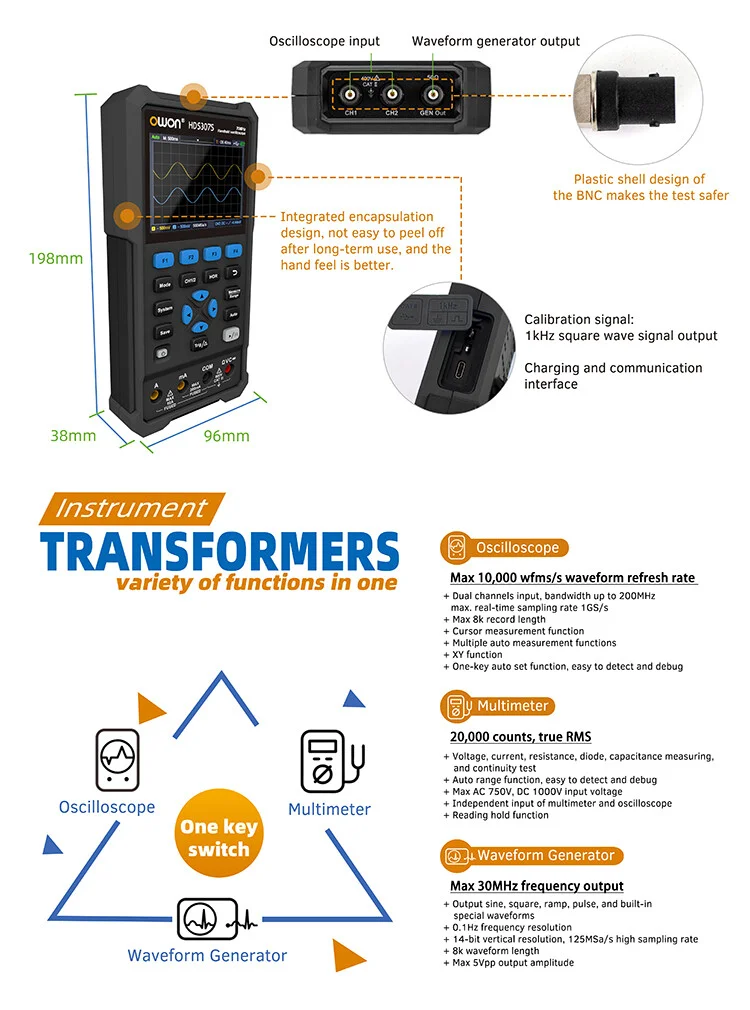

Dimenzije 198 × 96 × 38 mm
Masa Oko 0.6 kg, glavna jedinica bez baterije
Preporučeni interval kalibracije 1 godina prema OWON uputstvu
Standardni pribor Adapter napajanja, USB kabl, 2 pasivne sonde, krokodil kabl, set multimetarskih sondi, korisničko uputstvo i alat za podešavanje kompenzacije sonde
Bezbednosna napomena Pri radu sa mrežnim i visokim naponima koristiti odgovarajuće sonde, ispravnu kategoriju merenja, pravilno uzemljenje i propisane zaštitne procedure; ne prekoračiti ulazne granice instrumenta

OWON HDS310S je dobar izbor za korisnike kojima je potreban osciloskop koji može da se ponese do uređaja, a ne obrnuto. U servisu je posebno koristan za brzu proveru napajanja, ripple-a, logičkih signala, senzora, PWM kontrole i reakcije kola na pobudni signal iz ugrađenog generatora.

Za precizna merenja važno je pravilno podesiti odnos sonde, kompenzovati sondu, koristiti odgovarajuće uzemljenje i izabrati realan propusni opseg. Kod rada sa brzim signalima treba imati u vidu da je HDS310S ručni instrument sa memorijom 8K, pa za kompleksnu analizu protokola, duboku memoriju ili veliki broj kanala može biti bolji stoni osciloskop više klase.

Link ka zvaničnoj stranici proizvoda:
OWON HDS310S 100MHz 2CH Handheld Oscilloscope – OWON Technology EU
