Merenje osnovnih električnih veličina – napona, struje i otpora – deluje jednostavno dok se prvi put ne uhvatite u koštac sa realnim kolom. Greška u redosledu koraka ili pogrešno podešen instrument ume da ošteti i uređaj i onoga ko meri. Ovaj vodič prolazi kroz praktične korake za sva tri merenja, uz nekoliko navika koje vredi usvojiti od početka.

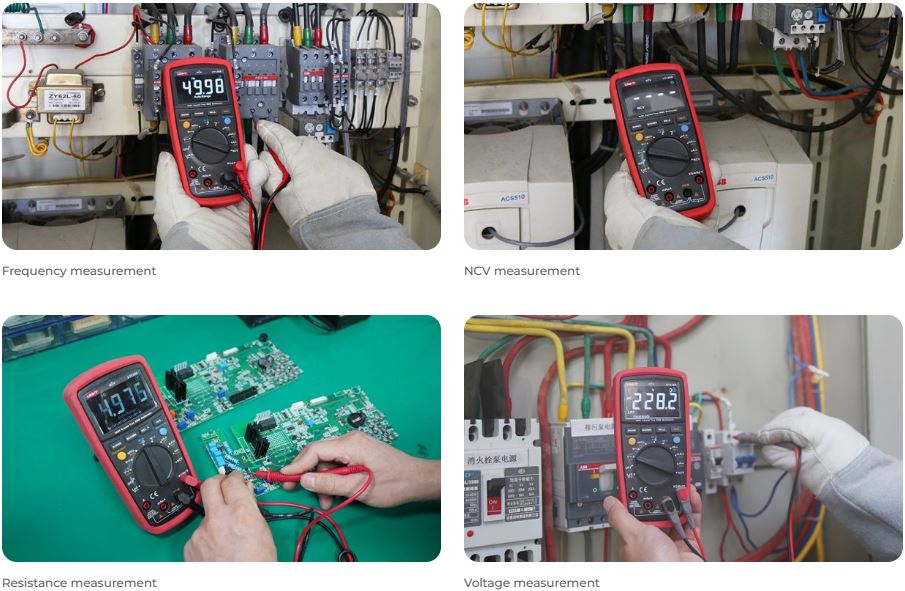

Merenje napona multimetrom
Napon se uvek meri paralelno – sonde multimetra se prislanjaju na dve tačke kola, bez prekidanja strujnog kruga.
Koraci koje vredi zapamtiti:
Podesite multimetar na odgovarajući opseg – AC (naizmenični, oznaka V~ ili VAC) za mrežni napon, DC (jednosmerni, oznaka V⎓ ili VDC) za baterije, solarne panele i elektroniku.
Ako niste sigurni o kom naponu je reč, krenite od najvišeg opsega pa spuštajte dok očitavanje ne postane precizno.
Crvenu sondu prislonite na plus (ili fazu kod naizmeničnog napona), crnu na minus (ili nulu/masu).
Kod merenja mrežnog napona (220-230V), ruke uvek držite iza izolovanog dela sondi i izbegavajte dodir metalnih delova kola.
Za učestala merenja u razvodnim ormanima korisno je imati multimetar sa CAT III ili CAT IV zaštitom – ta oznaka govori koliko je instrument bezbedan za rad na instalacijama pod naponom, ne samo na niskonaponskoj elektronici.
Merenje struje: direktno ili amper kleštima
Struja se, za razliku od napona, meri redno – multimetar mora biti deo strujnog kola, što znači fizičko prekidanje provodnika i uklapanje instrumenta u prekid. Kod većih struja (npr. iznad par ampera) to je nepraktično i rizično, jer pogrešno podešen opseg može da pregori osigurač multimetra ili sam instrument.
Zato se u praksi za merenje struje na postojećoj instalaciji mnogo češće koriste amper klešta – kliješta se jednostavno obuhvate oko provodnika, bez prekidanja kola, i mere magnetno polje koje struja stvara. Prednosti su:
Brzo merenje bez rasklapanja instalacije
Bezbednije na višim strujama i naponima
Mogućnost merenja i inrush struje (trenutni skok pri paljenju uređaja) kod naprednijih modela
Kod izbora amper klešta obratite pažnju da li vam treba merenje samo AC ili i DC struje – jeftiniji modeli često mere isključivo naizmeničnu struju.
Merenje otpora i kontinuiteta
Otpor se meri isključivo na kolu bez napajanja – ako je kolo pod naponom dok merite otpor, očitavanje će biti netačno, a instrument može da se ošteti.
Praktičan redosled:
Isključite napajanje i, ako je moguće, izvadite komponentu iz kola (otpor koji meri druge paralelne grane daje pogrešnu vrednost).
Podesite multimetar na opseg za otpor (Ω) ili funkciju kontinuiteta (obično uz zvučni signal) za brzu proveru prekida na kablu ili osiguraču.
Sonde prislonite na krajeve komponente ili provodnika – polaritet ovde nije bitan.
Funkcija kontinuiteta je posebno korisna za brzu proveru da li je neki kabl ili osigurač prekinut, bez potrebe da čitate tačnu vrednost otpora.
Kad vam treba specijalizovani instrument
Standardni multimetar pokriva veliku većinu svakodnevnih merenja, ali za pojedine situacije postoje namenski instrumenti:
Testeri izolacije – za proveru stanja izolacije kablova i motora, gde standardni multimetar nema dovoljno visok test napon
Uvek proverite sonde i kablove pre merenja – napukla izolacija je čest uzrok strujnog udara.
Radite jednom rukom kad god je moguće, kako struja u slučaju greške ne bi imala put kroz grudni koš.
Nikad ne merite otpor ili struju direktno na kolu koje je pod punim mrežnim naponom bez odgovarajućeg CAT rejtinga instrumenta.
Kod nepoznatih instalacija, testerom napona prvo proverite da li je kolo bezbedno pre nego što pređete na precizna merenja.
Ovih par navika – pravilan redosled merenja, biranje odgovarajućeg opsega i poštovanje CAT kategorije instrumenta – čini razliku između rutinske provere i nezgode. Za većinu kućnih i servisnih potreba dobar multimetar i par amper klešta pokrivaju 90% situacija; ostatak dolazi na red tek kod specifičnih dijagnostičkih zadataka.
