Oštećena ili degradirana izolacija na kablu, motoru ili transformatoru retko se vidi golim okom pre nego što izazove kvar, požar ili strujni udar. Tester izolacije (poznat i kao megaommetar ili insulation tester) otkriva tačno taj problem – meri koliko dobro izolacija zaista sprečava neželjeni prolaz struje, pre nego što to postane opasno ili skupo.
Šta tester izolacije radi

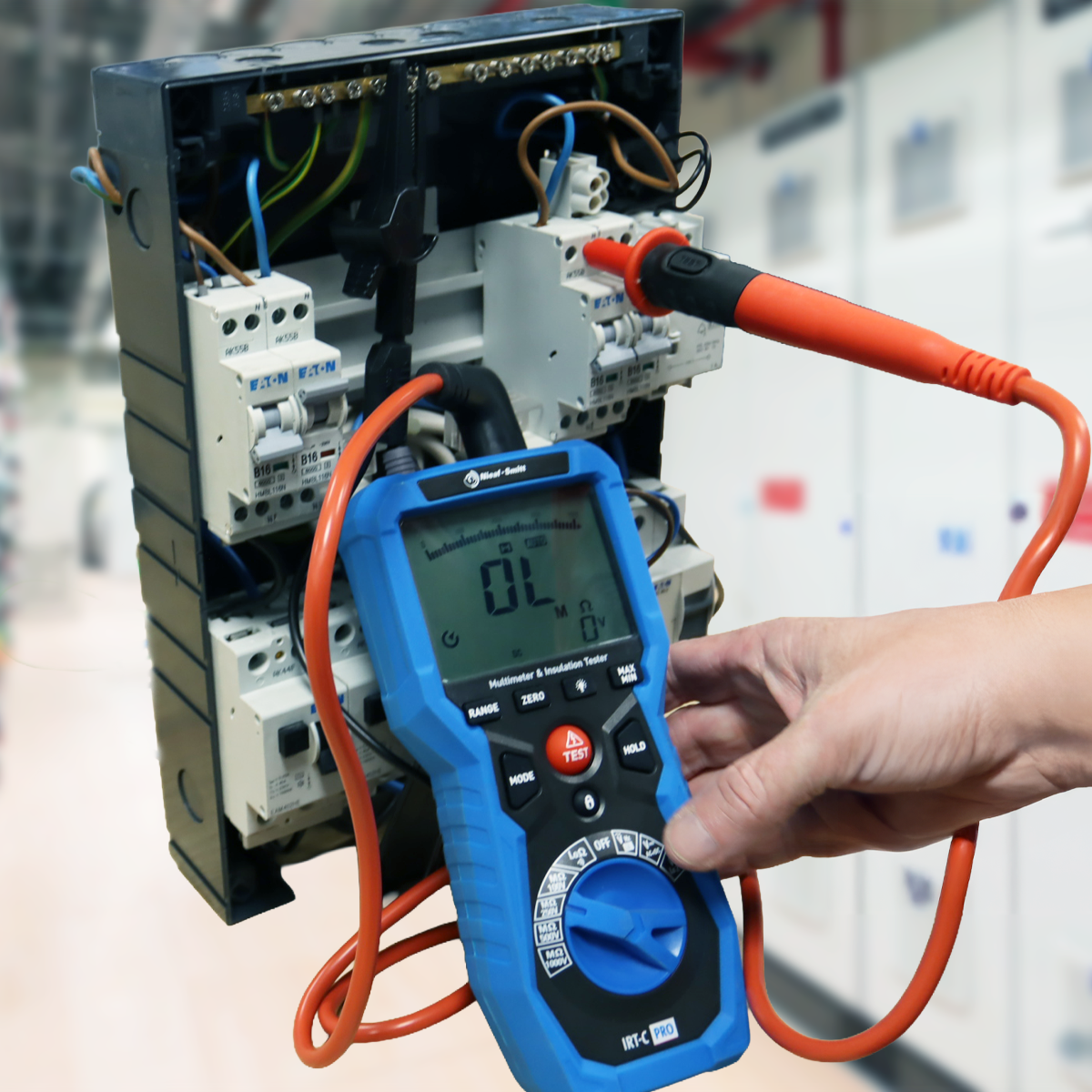

Tester izolacije je specijalizovan instrument namenjen merenju otpornosti izolacije na električnim kablovima, motorima, transformatorima i drugoj električnoj opremi. Radi tako što na testiranu izolaciju primenjuje poznat visok test napon i meri koliko struje “procuri” kroz izolaciju – što je izolacija u boljem stanju, to je izmereni otpor veći (idealno u opsegu stotina MΩ do nekoliko GΩ).
Koji test napon izabrati
Testeri izolacije nude izbor između nekoliko standardnih test napona – tipično 50V, 100V, 250V, 500V i 1000V kod standardnih modela, a kod specijalizovanih visokonaponskih testera i do 5000V ili više. Test napon treba da odgovara nazivnom naponu opreme koja se testira: niži naponi (250–500V) koriste se za opremu niskog napona i osetljivije sisteme, dok se 1000V i viši naponi koriste za standardne industrijske instalacije i opremu srednjeg napona. Testiranje previsokim naponom može oštetiti izolaciju koja je granično ispravna, dok prenizak test napon možda neće otkriti stvarni problem – zato je usklađenost test napona sa nazivnim naponom opreme ključna.
PI i DAR – napredne funkcije za procenu stanja izolacije
Napredniji testeri izolacije automatski izračunavaju Polarization Index (PI) i Dielectric Absorption Ratio (DAR) – odnose izmerenih vrednosti otpora u različitim vremenskim trenucima tokom testa. Ovi indeksi daju dublji uvid u stanje izolacije nego prosta trenutna vrednost otpora – na primer, izolacija koja pokazuje solidnu trenutnu vrednost, ali loš PI, može ukazivati na vlagu ili kontaminaciju unutar izolacionog materijala koja bi se inače previdela. Ova funkcija je posebno korisna kod testiranja motora, generatora i transformatora, gde je stanje izolacije direktno povezano sa preostalim vekom trajanja opreme.
Bezbednosne funkcije koje treba tražiti
Kvalitetan tester izolacije treba da ima nekoliko ključnih zaštitnih funkcija:
Detekcija živih kola pre testiranja – sprečava pokretanje testa ako je na testiranom kolu prisutan napon veći od bezbednog praga (obično 30V), čime se izbegava oštećenje instrumenta i opasnost po korisnika
Automatsko pražnjenje kapacitivnog napona – nakon testa, izolacija (posebno kod dugih kablova) zadržava naelektrisanje koje testeri automatski bezbedno prazne, sprečavajući strujni udar pri rukovanju testiranim provodnikom
Test kontinuiteta – dodatna funkcija za proveru kontinuiteta provodnika, obično sa test strujom od oko 200 mA za pouzdanu detekciju spojeva
Tester izolacije ili multifunkcionalni tester instalacija
Osnovni tester izolacije meri samo otpornost izolacije (i eventualno napon i kontinuitet kao dodatne funkcije). Multifunkcionalni testeri instalacija idu korak dalje – kombinuju merenje izolacije sa testiranjem impedanse petlje, RCD (zaštitne sklopke) provere i drugim ispitivanjima propisanim standardima poput VDE 0100. Ako vam je izolacija jedino što redovno merite, samostalan tester izolacije je jednostavniji i jeftiniji izbor; ako radite kompletnu sertifikaciju električnih instalacija, multifunkcionalni tester pokriva sve potrebne provere jednim uređajem.
Za koga je tester izolacije prava investicija
Elektroinstalaterima i inspektorima koji sertifikuju nove ili postojeće instalacije, tester izolacije je osnovni i zakonski propisan alat provere. Serviserima motora, generatora i transformatora, model sa PI/DAR funkcijama pruža dublji uvid u stvarno stanje izolacije, ne samo trenutnu vrednost. Za povremenu proveru manjih instalacija, osnovni model sa standardnim test naponima (250–1000V) je sasvim dovoljan.
Zaključak
Tester izolacije bira se prema test naponu koji odgovara opremi koju testirate i potrebi za naprednijim funkcijama poput PI/DAR – ne prema najvišem dostupnom test naponu, koji za nisokonaponsku opremu može čak biti kontraproduktivan.
U Elektroleum ponudi testera izolacije možete pronaći modele renomiranih proizvođača poput Fluke, Voltcraft i Megger, standardnih i visokonaponskih, sa punim setom bezbednosnih funkcija.
Često postavljana pitanja
Koji test napon da izaberem za proveru kućne instalacije? Za standardne kućne i komercijalne instalacije, test napon od 500V je uobičajen izbor. Za opremu nižeg nazivnog napona ili osetljiviju elektroniku, koristi se niži test napon (250V ili manje) kako testiranje samo ne bi oštetilo graničnu izolaciju.
Šta su PI i DAR i zašto su bitni? PI (Polarization Index) i DAR (Dielectric Absorption Ratio) su odnosi izmerenih vrednosti otpora u različitim trenucima tokom testa, koji daju dublji uvid u stanje izolacije od proste trenutne vrednosti – korisni su posebno kod procene stanja motora, generatora i transformatora.
Da li je tester izolacije bezbedan za korišćenje na kolu koje je možda još uvek pod naponom? Kvalitetni testeri imaju funkciju detekcije živih kola koja sprečava pokretanje testa ako je prisutan napon iznad bezbednog praga (obično 30V), ali standardna bezbednosna procedura i dalje zahteva da se kolo prvo isključi i proveri pre testiranja izolacije.
Da li mi treba samostalan tester izolacije ili multifunkcionalni tester instalacija? Ako vam je izolacija jedino što redovno merite, samostalan tester je jednostavniji i jeftiniji. Ako radite kompletnu sertifikaciju instalacija (izolacija, RCD, impedansa petlje), multifunkcionalni tester pokriva sve potrebne provere jednim uređajem.
