Termometar ili data logger je samo pola priče – druga polovina je sonda koja stvarno dodiruje ono što merite. Pogrešan tip sonde može značiti da uređaj radi tačno onako kako je deklarisano, a rezultat merenja je i dalje pogrešan, jednostavno zato što sonda nije napravljena za taj opseg temperature ili tu vrstu površine.
Termopar ili Pt100 (RTD) sonda
Ovo je osnovna podela prema principu rada:
Termoparovi – sastoje se od dva različita metala spojena na jednom kraju, koji generišu električni napon proporcionalan temperaturi. Robusni su, rade u širokom opsegu temperature i relativno su jeftini, ali su nešto manje precizni od Pt100 sondi.
Pt100 (RTD – Resistance Temperature Detector) – koriste promenu električnog otpora platinskog elementa sa temperaturom. Nude veću preciznost i stabilnost merenja, ali obično u užem opsegu temperature i uz višu cenu od termoparova.
Za industrijsku i terensku primenu gde je bitna izdržljivost i širok opseg, termopar je praktičniji izbor. Za laboratorijska merenja i kalibraciju gde je preciznost prioritet, Pt100 sonda daje pouzdaniji rezultat.
Tipovi termoparova – K, J, N, E i S
Termoparovi se dele prema kombinaciji metala koji ih čine, a svaki tip ima svoj opseg i namenu:
K tip (hromel-alumel) – najrasprostranjeniji tip, širok opseg (-200°C do 1.350°C) i dobra preciznost, univerzalan izbor za većinu industrijskih i opštih merenja
J tip – nešto uži opseg, koristi se u starijoj opremi i specifičnim industrijskim primenama
N tip – slično K tipu po opsegu, ali sa boljom stabilnošću na visokim temperaturama i otpornošću na oksidaciju
E tip (hromel-konstantan) – opseg -200°C do 900°C, najveća osetljivost među uobičajenim termoparovima, koristi se u niskotemperaturnim i kriogenim primenama
S tip (platina/platinsko-rutenijumska legura) – opseg 0°C do 1.600°C, vrlo visoka stabilnost i tačnost, koristi se u visokotemperaturnim primenama i laboratorijskim kalibracijama
Za veliku većinu industrijskih i terenskih merenja, K tip pokriva sve realne potrebe. Specijalizovani tipovi (S, E) imaju smisla samo kada radite na granicama opsega ili vam je potrebna dodatna preciznost koju standardni K tip ne pruža.
Oblik sonde prema primeni
Fizički oblik sonde određuje koliko lako i tačno možete izmeriti temperaturu konkretnog objekta:
Površinska sonda – ravna kontaktna površina za merenje temperature cevi, ploča i ravnih površina

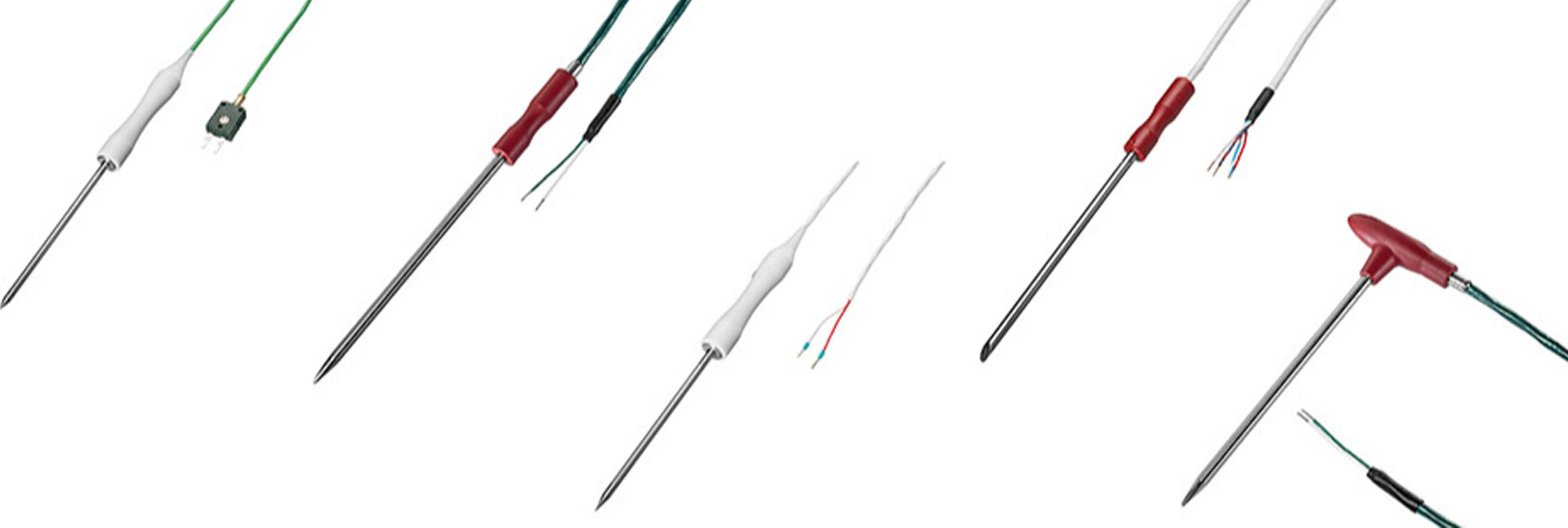

Ubodna (igla) – tanak, oštar vrh za merenje unutrašnje temperature mekih materijala (hrana, zemlja, izolacioni materijali)
Potopna/uronjiva sonda – dizajnirana za direktno potapanje u tečnosti
Sonda sa magnetom – brzo i bez alata se pričvršćuje na metalne površine (cevi, kućišta motora) za privremeno ili produženo merenje
Sonda sa stezaljkom – mehanički se pričvršćuje oko cevi ili provodnika za stabilno, dugotrajno merenje bez pridržavanja rukom
Izbor oblika direktno utiče na tačnost merenja – površinska sonda na neravnoj površini ili ubodna sonda korišćena za merenje na ravnoj površini neće dati pouzdan kontakt, a samim tim ni tačan rezultat.
Kompatibilnost sa uređajem
Pre kupovine sonde, obavezno proverite da li konektor i tip sonde (K, J, Pt100…) odgovaraju vašem termometru, kontaktnom instrumentu ili data loggeru – povezivanje pogrešnog tipa sonde na uređaj koji očekuje drugi tip termopara daje netačno očitavanje, čak i ako se konektor fizički uklapa. Ako već koristite data logger sa eksternim senzorom, isti princip kompatibilnosti važi i tamo.
Kako se koristi temperaturna sonda
Povežite sondu na kompatibilan ulaz termometra, kontaktnog instrumenta ili data loggera, vodeći računa da tip sonde (K, J, Pt100…) odgovara onome što uređaj očekuje. Postavite sondu na ili u objekat čiju temperaturu merite – površinsku sondu čvrsto pritisnite uz ravnu površinu, ubodnu sondu uvedite direktno u meki materijal, a sondu sa magnetom ili stezaljkom pričvrstite mehanički za stabilan kontakt bez pridržavanja rukom. Sačekajte da se očitavanje stabilizuje (termoparovi obično reaguju brzo, dok Pt100 sonde mogu zahtevati par sekundi duže za potpunu stabilizaciju), a zatim očitajte i, po potrebi, zabeležite vrednost.
Za koga je koja sonda
Za industrijsko održavanje, HVAC i opštu terensku primenu, K tip termopar sa odgovarajućim oblikom (površinska, ubodna ili sa magnetom) pokriva veliku većinu potreba. Za laboratorijska merenja i kalibraciju gde je preciznost prioritet, Pt100 sonda daje pouzdaniji i stabilniji rezultat. Za ekstremne temperature (kriogenika ili vrlo visoke industrijske peći), specijalizovani E ili S tip termopara je neophodan izbor.
Zaključak
Prava temperaturna sonda bira se prema opsegu temperature koji realno merite, obliku objekta na koji je postavljate, i traženoj preciznosti – ne prema tome koji tip ste možda već koristili iz navike, bez obzira da li zaista odgovara vašoj primeni.
Da li mi treba termopar ili Pt100 sonda? Za terensku i industrijsku primenu gde je bitna izdržljivost i širok opseg temperature, termopar (najčešće K tip) je praktičniji izbor. Za laboratorijska merenja gde je preciznost prioritet, Pt100 sonda daje stabilniji i tačniji rezultat, obično u užem opsegu.
Koji tip termopara da izaberem ako nisam siguran? K tip pokriva veliku većinu opštih i industrijskih primena zahvaljujući širokom opsegu (-200°C do 1.350°C) i dobroj preciznosti. Specijalizovane tipove (S, E) birajte samo ako radite na ekstremnim temperaturama gde vam K tip ne bi bio dovoljan.
Da li mogu da koristim bilo koju sondu sa bilo kojim termometrom? Ne – sonda i uređaj moraju biti kompatibilnog tipa (K, J, Pt100…). Povezivanje pogrešnog tipa sonde daje netačno očitavanje čak i ako se konektor fizički uklapa u uređaj.
Koji oblik sonde da izaberem za merenje temperature cevi? Za merenje spoljne temperature cevi, sonda sa magnetom (za metalne cevi) ili sonda sa stezaljkom daje stabilan, dugotrajan kontakt bez potrebe da je držite rukom. Površinska sonda takođe radi, ali zahteva ručno pridržavanje tokom merenja.
