Dobro uzemljenje je nevidljiva zaštita koja se primeti tek kada nedostaje – u trenutku prenapona ili kvara, upravo ono odvodi opasnu struju bezbedno u zemlju umesto kroz opremu ili ljude. Merač otpora uzemljenja je jedini način da se ta zaštita realno proveri, umesto da se pretpostavi da radi jer je uzemljivač jednom instaliran. U nastavku objašnjavamo šta menja izbor pravog instrumenta.
Šta merač otpora uzemljenja radi
Merač otpora uzemljenja meri koliko dobro sistem uzemljenja odvodi struju u zemlju – niža izmerena vrednost otpora znači efikasnije uzemljenje. Ovi instrumenti su ključni za održavanje sigurnosti električnih instalacija, zaštitu opreme od prenapona i strujnih udara, kao i zaštitu ljudi od električnih šokova, i koriste se u elektroenergetskim sistemima, građevinskim objektima, industrijskim postrojenjima i zaštiti od groma.
Metode merenja – 3-žična, 4-žična, selektivna i clamp-on
Izbor metode merenja je najvažnija odluka pri izboru instrumenta, jer određuje i koliko je merenje pouzdano i koliko je praktično za izvođenje:

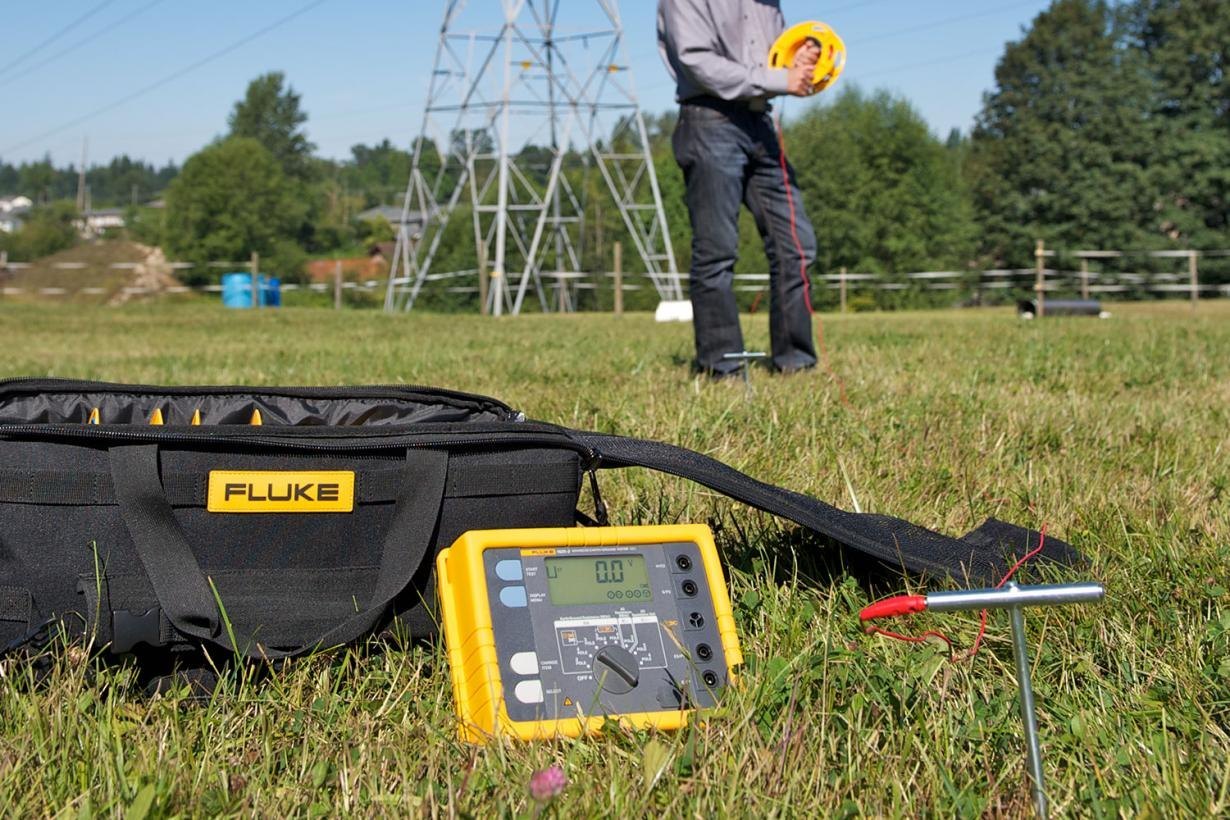

3-žična metoda – standardna metoda koja zahteva privremeno odvajanje uzemljivača i postavljanje dve pomoćne sonde (elektrode) u zemlju na određenoj udaljenosti; daje pouzdane rezultate za pojedinačne uzemljivače
4-žična metoda – dodaje četvrtu vezu radi eliminisanja uticaja otpora samih test provodnika, dajući precizniji rezultat, posebno kod merenja niskih vrednosti otpora
Selektivna metoda – omogućava merenje otpora jednog uzemljivača u okviru sistema sa više povezanih uzemljivača, bez potrebe da se svi ostali fizički odvoje
Clamp-on (bez sondi) metoda – najveća praktična prednost: meri otpor uzemljenja bez ikakvog fizičkog odvajanja provodnika i bez postavljanja pomoćnih elektroda u zemlju, što omogućava testiranje aktivnih sistema bez isključivanja napajanja i bez rizika od korozijom “zaglavljenih” priključaka koje je teško razdvojiti
Za rutinsku proveru postojećih instalacija gde je odvajanje uzemljivača nepraktično ili rizično, clamp-on metoda je znatno praktičniji izbor. Za nove instalacije, sertifikaciju gromobranskih sistema ili situacije gde je potrebna najveća preciznost, standardna 3- ili 4-žična metoda ostaje referentni standard.
Opseg merenja i tačnost
Opseg merenja otpora kod merača uzemljenja obično ide od stotinki oma (za merenje kvaliteta veze i niskih otpora) do nekoliko desetina kΩ (za merenje u tlu slabije provodljivosti). Za tipične kućne i komercijalne instalacije, opseg do 2000 Ω sa rezolucijom 0,01 Ω pokriva veliku većinu potreba; za specijalizovane primene (merenje specifične otpornosti tla, veliki gromobranski sistemi), proverite gornju granicu i dodatne funkcije konkretnog modela.
Ispitna struja i frekvencija
Kvalitetni merači uzemljenja koriste naizmeničnu ispitnu struju na frekvenciji različitoj od mrežnih 50 Hz (tipično u opsegu desetina do stotina Hz, ili sa automatskom regulacijom frekvencije), upravo da bi se izbegle smetnje od same električne mreže koja bi iskrivila rezultat merenja. Ova karakteristika nije uvek istaknuta u osnovnoj specifikaciji, ali direktno utiče na pouzdanost merenja u realnim uslovima, gde je mrežna smetnja gotovo uvek prisutna.
Data logging i izvoz podataka
Napredniji modeli nude internu memoriju za skladištenje merenja (od par desetina do preko hiljadu očitavanja) i USB povezivanje za izvoz podataka na računar, obično direktno u Excel. Ovo je posebno korisno za elektroinstalatere i industrijske inspektore koji redovno dokumentuju stanje uzemljenja na više lokacija ili objekata, gde ručno prepisivanje rezultata postaje nepraktično.
Za koga je koji tip
Elektroinstalaterima koji rade nove instalacije i sertifikaciju sistema, standardni 3-/4-žični merač sa pomoćnim elektrodama ostaje osnovni alat. Industrijskim inspektorima i timovima za redovno održavanje koji proveravaju postojeće, aktivne sisteme, clamp-on merač bez sondi štedi vreme i izbegava rizik rada sa korodiranim priključcima. Za dodatnu bezbednost i brzu terensku proveru bez skidanja specijalizovanog instrumenta, amper klešta sa funkcijom merenja otpora uzemljenja mogu poslužiti kao praktično dopunsko rešenje.
Zaključak
Merač otpora uzemljenja bira se pre svega prema metodi merenja koja odgovara vašem radu – clamp-on za brzu proveru aktivnih sistema bez prekida, standardna 3-/4-žična metoda za precizna merenja novih instalacija – a zatim prema opsegu, tačnosti i potrebi za beleženjem podataka.
U Elektroleum ponudi merača otpora uzemljenja možete pronaći modele renomiranih proizvođača poput Fluke, UNI-T, Benning i Gossen Metrawatt, sa svim pomenutim metodama merenja.
Često postavljana pitanja
Da li mogu da merim otpor uzemljenja bez prekidanja sistema? Da, upravo za to služi clamp-on (bez sondi) metoda – omogućava merenje na aktivnom sistemu bez odvajanja uzemljivača i bez postavljanja pomoćnih elektroda, za razliku od standardne 3- ili 4-žične metode.
Zašto merač uzemljenja koristi drugu frekvenciju od mrežne (50 Hz)? Korišćenje frekvencije različite od mrežne (ili automatska regulacija frekvencije) sprečava da smetnje iz same električne mreže iskrive rezultat merenja, čime se dobija tačnija i pouzdanija vrednost otpora.
Koja je razlika između 3-žične i 4-žične metode merenja? 4-žična metoda dodaje četvrtu vezu koja eliminiše uticaj otpora samih test provodnika na rezultat, dajući precizniji rezultat – posebno bitno kod merenja niskih vrednosti otpora gde i mali dodatni otpor provodnika može značajno iskriviti očitavanje.
Da li mi je potrebna funkcija data logginga za povremenu proveru uzemljenja? Za jednokratnu ili retku proveru, nije neophodna. Data logging i USB izvoz postaju korisni kada redovno dokumentujete stanje uzemljenja na više lokacija ili kada je merenje deo šireg izveštaja o održavanju.
