Običan multimetar meri otpor, ali retko dovoljno precizno za realnu procenu kalema ili kondenzatora, a induktivnost obično uopšte ne meri. LCR metar rešava tačno taj problem – precizno meri induktivnost (L), kapacitivnost (C) i otpornost (R) pasivnih komponenti, uz dodatne parametre koji multimetar nikad neće pokazati. U nastavku objašnjavamo šta realno menja izbor uređaja.
Šta je LCR metar i čemu služi
LCR metar je instrument namenjen preciznom merenju induktivnosti, kapaciteta i otpornosti u elektronici, servisu i laboratorijskom radu. Koristi se za proveru i selekciju pasivnih komponenti pre ugradnje, dijagnostiku sumnjivih kondenzatora i kalemova u kolu, kao i za kontrolu kvaliteta na proizvodnim linijama gde se komponente moraju sortirati prema tačnoj vrednosti i toleranciji.
Osnovni i sekundarni parametri
Pored osnovnih L, C i R vrednosti, kvalitetan LCR metar meri i sekundarne parametre koji daju potpuniju sliku o stanju komponente: D (faktor gubitka), Q (faktor kvaliteta), fazni ugao (Θ) i ESR (ekvivalentna serijska otpornost). ESR je posebno koristan pri proveri elektrolitskih kondenzatora – kondenzator može pokazivati ispravnu kapacitivnost, a i dalje imati povišen ESR koji ukazuje na degradaciju i skoriji kvar, što obična provera kapacitivnosti ne bi otkrila.
Test frekvencije – zašto je više frekvencija bitno
Ponašanje realne komponente (posebno kondenzatora i kalemova) menja se zavisno od frekvencije na kojoj se meri – zato kvalitetni LCR metri nude izbor između nekoliko test frekvencija, tipično 100 Hz, 120 Hz, 1 kHz, 10 kHz i 100 kHz. Merenje na frekvenciji bliskoj stvarnim radnim uslovima komponente (na primer, 1 kHz za audio kola, viša frekvencija za brze prekidačke sisteme) daje realniju sliku ponašanja komponente nego merenje na jednoj fiksnoj frekvenciji koja ne odgovara primeni.
Serijski ili paralelni režim merenja
LCR metri obično nude merenje u serijskom (Ls, Cs, Rs) ili paralelnom (Lp, Cp, Rp) ekvivalentnom modelu komponente. Za komponente niske impedanse (manji otpor/veći kapacitet), serijski model je tačniji; za komponente visoke impedanse, paralelni model daje bolji rezultat. Napredniji modeli automatski biraju odgovarajući režim ili omogućavaju ručni izbor, u zavisnosti od tipa komponente koja se testira.
Sonde – standardne, tweezer ili Kelvin klip

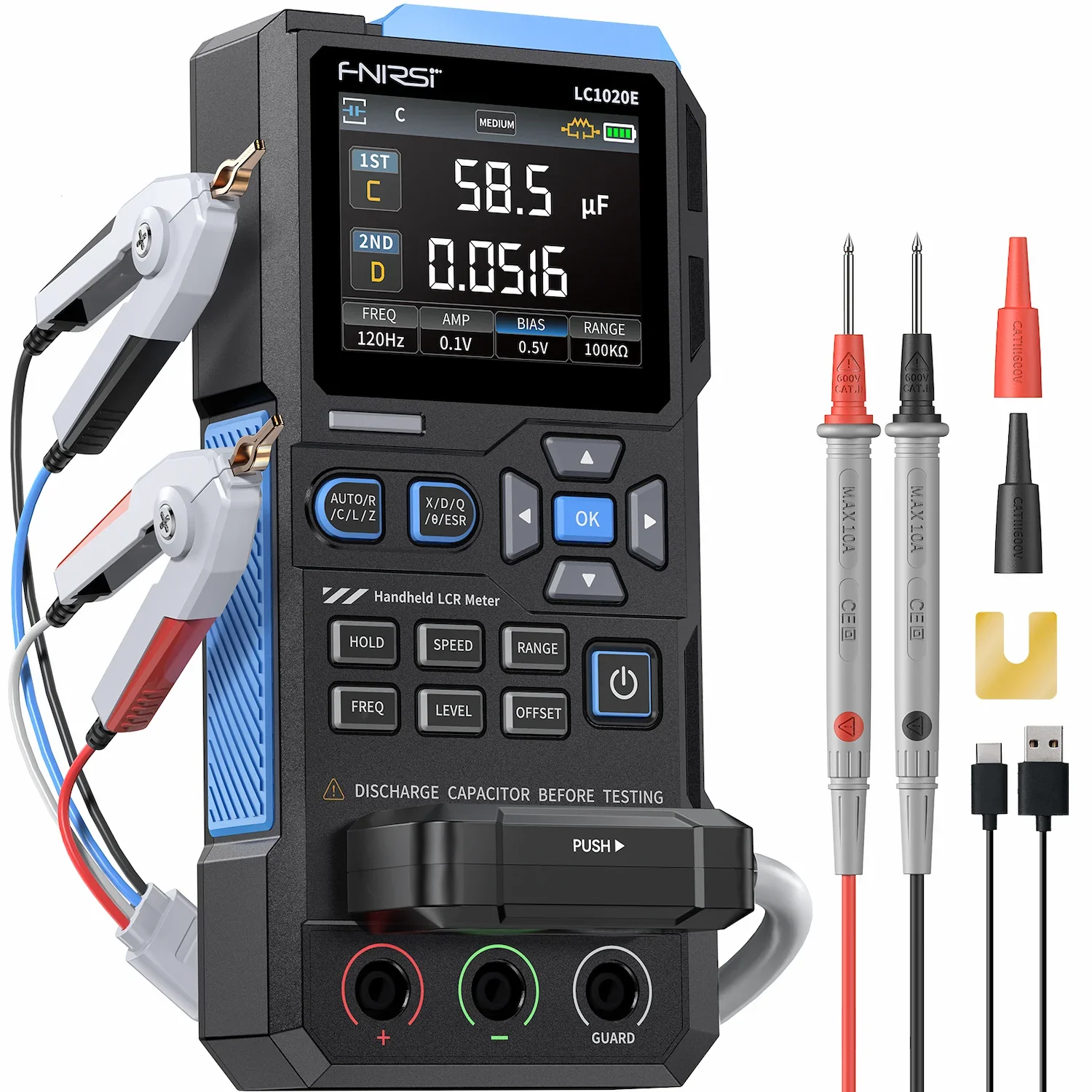

Za standardne komponente sa žičanim izvodima, obične test sonde su dovoljne. Za rad sa SMD komponentama, tweezer sonde (u obliku pincete) omogućavaju brzo i precizno hvatanje sitnih delova bez dodatnog fiksiranja. Kelvin klip (4-žično merenje) eliminiše uticaj otpora samih provodnika sonde na rezultat merenja, što je bitno kod komponenti veoma niskog otpora ili ESR-a gde i minimalna greška sonde može značajno iskriviti rezultat.
Tačnost, rezolucija i automatsko prepoznavanje
Tačnost merenja (obično izražena kao ±0,1% do ±3% u zavisnosti od opsega) i rezolucija displeja (broj cifara, npr. 11.000–99.999 count) određuju koliko fino uređaj razlikuje bliske vrednosti. Za brzo servisiranje i selekciju komponenti, funkcija automatskog prepoznavanja tipa komponente (L, C ili R) i automatski izbor odgovarajućeg opsega značajno ubrzavaju svakodnevni rad, bez potrebe za ručnim podešavanjem pre svakog merenja.
Za koga je LCR metar prava investicija
Serviserima elektronike koji dijagnostikuju sumnjive kondenzatore i kalemove, LCR metar sa ESR merenjem brzo otkriva komponente koje “izgledaju ispravno” na multimetru, ali su u lošem stanju. Proizvodnim linijama i kontroli kvaliteta, model sa automatskim sortiranjem po toleranciji i više test frekvencija ubrzava masovnu proveru komponenti. Hobistima i studentima koji povremeno testiraju komponente, jednostavniji model sa osnovnim L/C/R merenjem na jednoj ili dve frekvencije je sasvim dovoljan.
LCR metar ili multimetar – kada vam treba koji
Standardni multimetar meri otpor i kod nekih modela osnovnu kapacitivnost, ali retko meri induktivnost ili sekundarne parametre poput ESR-a i faktora kvaliteta. Za brzu terensku proveru napona i otpora, multimetar ostaje osnovni alat; čim vam je potrebna precizna karakterizacija pasivnih komponenti pre ugradnje ili dijagnostika degradacije kondenzatora, LCR metar postaje neophodan dodatak, ne zamena.
Zaključak
LCR metar bira se prema tipu komponenti koje najčešće testirate (žičane ili SMD), potrebnoj preciznosti i broju test frekvencija koje odgovaraju vašoj primeni – ne prema najvišoj deklarisanoj tačnosti koju možda nikad nećete iskoristiti.
U Elektroleum ponudi LCR metara možete pronaći modele renomiranih proizvođača poput UNI-T, Voltcraft, Sanwa i GW Instek, sa standardnim i tweezer sondama za rad sa SMD komponentama.
Često postavljana pitanja
Da li mi je LCR metar potreban ako imam kvalitetan multimetar? Zavisi od rada – ako samo proveravate napon i osnovni otpor, multimetar je dovoljan. Čim vam treba merenje induktivnosti, ESR-a ili faktora kvaliteta (D/Q) komponente, LCR metar postaje neophodan jer multimetar te parametre uglavnom ne meri.
Šta je ESR i zašto je bitan kod kondenzatora? ESR (ekvivalentna serijska otpornost) pokazuje unutrašnji otpor kondenzatora koji raste kako kondenzator stari ili se degradira. Kondenzator može imati ispravnu kapacitivnost, a povišen ESR koji ukazuje na skori kvar – standardno merenje kapacitivnosti to ne bi otkrilo.
Koju test frekvenciju da izaberem za merenje? Najbolje je birati frekvenciju blisku stvarnim radnim uslovima komponente – na primer, 1 kHz za audio primene, viša frekvencija (10–100 kHz) za brze prekidačke i RF sklopove. Za opštu proveru, 1 kHz je najčešće podrazumevani izbor.
Da li mi trebaju tweezer sonde ili su standardne sonde dovoljne? Ako pretežno radite sa žičanim (THT) komponentama, standardne sonde su dovoljne. Za rad sa SMD komponentama, tweezer sonde znatno olakšavaju i ubrzavaju merenje bez potrebe da se komponenta dodatno fiksira.
