Slab kontrolni signal iz mikrokontrolera ne može direktno da upravlja motorom, grejačem ili industrijskim uređajem koji povlači desetine ampera – relej je karika koja to omogućava, dozvoljavajući da mali signal bezbedno uključi i isključi znatno veće opterećenje. Izbor između mehaničkog i poluprovodničkog releja, i pravilno usklađivanje napona zavojnice sa kontrolnim signalom, čine razliku između releja koji radi pouzdano i onog koji uopšte neće da se aktivira.
Šta relej radi
Relej je električno upravljana sklopka koja koristi slab kontrolni signal da uključi ili isključi znatno jače strujno kolo, obezbeđujući pritom galvansku izolaciju između kontrolnog i upravljanog kola. Ovo omogućava da mikrokontroler, senzor ili automatizacioni sistem sa niskonaponskim signalom bezbedno upravlja motorima, grejačima, rasvetom i drugom opremom koja radi na potpuno drugačijem, često mnogo višem naponu i struji.

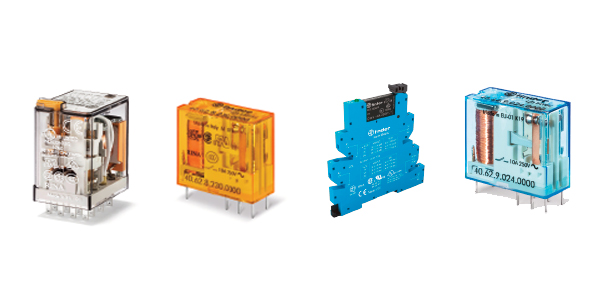

Elektromehanički ili SSR (poluprovodnički) relej
Karakteristika
Elektromehanički relej
SSR (Solid State Relay)
Princip prekapčanja
Mehanički kontakti pokretani elektromagnetom
Poluprovodnički elementi (tiristori, triaci)
Buka pri radu
Čujno “klik” pri svakom prekapčanju
Potpuno bešuman
Brzina prekapčanja
Sporija, mehanička
Brža, elektronska
Habanje
Kontakti se troše tokom vremena
Bez pokretnih delova, duži vek trajanja
Disipacija toplote
Minimalna
Zahteva hladnjak kod većih struja
Elektromehanički relej ostaje jednostavniji i jeftiniji izbor za veliku većinu primena, ali SSR postaje vredan izbor kada je potrebno tiho, brzo i učestalo prekapčanje (na primer, PWM kontrola grejača), gde bi mehanički kontakti brzo istrošili usled čestog rada.
Napon zavojnice – šta pokreće relej, ne šta relej prekida
Ovo je čest izvor zabune: napon zavojnice (5V, 12V, 24V ili 230V) određuje koji kontrolni signal aktivira relej, ne napon opterećenja koje relej prekida. Relej sa zavojnicom od 5V aktivira se signalom od mikrokontrolera (na primer, Arduino ili ESP32 GPIO pina preko odgovarajućeg tranzistorskog kola), ali njegovi kontakti mogu prekidati potpuno drugačiji napon i struju (na primer, 230V kućnu instalaciju). Pre kupovine, proverite da napon zavojnice odgovara vašem kontrolnom signalu, a strujnu nosivost kontakata proverite odvojeno, prema opterećenju koje relej treba da prekida.
Strujna nosivost kontakta – koliko opterećenje relej podnosi
Strujna nosivost kontakta (izražena u amperima, tipično 1–70A zavisno od serije i modela) određuje maksimalno opterećenje koje relej bezbedno prekida bez rizika od zavarivanja kontakata ili pregorevanja. Prekoračenje deklarisane vrednosti, čak i kratkotrajno, može trajno oštetiti relej ili izazvati bezbednosni rizik. Uvek birajte relej čija strujna nosivost sa rezervom premašuje stvarnu potrošnju opreme koju kontrolišete, posebno kod uređaja sa motorom koji pri pokretanju kratkotrajno povlače više struje od svoje radne vrednosti.
Vremenski releji – odloženo uključivanje i isključivanje
Vremenski relej dodaje funkciju kašnjenja – uključuje ili isključuje opterećenje tek nakon podešenog vremenskog perioda od aktiviranja kontrolnog signala. Ovo se često koristi u tehnologiji automatizacije, gde je potrebno da se mašina ili uređaj uključi ili isključi tek nakon određenog vremena od kada je prekidač aktiviran – na primer, odloženo pokretanje ventilatora nakon isključivanja grejnog elementa radi hlađenja preostale toplote.
Podnožja za relej – zamena bez lemljenja
Podnožja (soketi) za relej omogućavaju da se relej jednostavno utakne umesto da se direktno lemi na ploču, čime se olakšava brza zamena u slučaju kvara ili nadogradnje sistema, bez potrebe za ponovnim lemljenjem. Ovo je posebno praktično u industrijskim ormanima gde se releji povremeno kvare usled habanja kontakata, i gde brza zamena bez alata za lemljenje minimizuje zastoj sistema.
Kroz kategoriju korak po korak – šta kupiti prvo
Umesto da se izgubite u desetinama pojedinačnih modela, kupovinu je najlakše voditi kroz tri odluke, tim redosledom:
Prvo: mehanički ili SSR? Ako vam je bitna cena i jednostavnost, ostajete u standardnoj (elektromehaničkoj) ponudi. Ako vam je bitna tišina, brzina i dug vek trajanja kod čestog prekapčanja, idete direktno u SSR podkategoriju.
Zatim: koji napon zavojnice? Podkategorije su organizovane baš po ovom parametru – Releji 5V (za direktno upravljanje sa mikrokontrolera), Releji 12V, Releji 24V (najčešći opseg struje po kontaktu 1–70A) i Releji 230V (tipično 8–16A po kontaktu, sa modelima koji imaju i podešavanje izlaza tasterom). Ovde birate prema naponu kontrolnog signala koji već imate, ne prema opterećenju koje prekidate.
Na kraju: dodatna oprema. Ako planirate montažu u orman ili očekujete povremenu zamenu, dodajte i podnožje (soket) iz posebne podkategorije – jeftin dodatak koji kasnije štedi vreme. Ako vam treba odloženo uključivanje/isključivanje, to je zaseban podnaslov (vremenski releji), ne dodatna funkcija na standardnom releju.
Ovaj redosled – tip pa napon pa dodaci – sprečava najčešću grešku pri kupovini: biranje po naponu pre nego što se odluči da li je uopšte potreban mehanički ili SSR tip, što često znači da se ista odluka mora ponoviti dva puta.
Kako se koristi relej
Povežite kontrolno kolo (zavojnicu) na signal odgovarajućeg napona – direktno sa mikrokontrolera ako napon zavojnice odgovara logičkom nivou GPIO pina, ili preko tranzistorskog driver kola ako je potrebno pojačanje signala. Povežite kontakte releja (NO – normalno otvoren, ili NC – normalno zatvoren, zavisno od željene logike) u strujno kolo opterećenja koje kontrolišete, poštujući maksimalnu deklarisanu struju kontakata. Kod releja sa podnožjem, jednostavno utaknite relej u odgovarajući soket nakon što je soket već povezan u kolo. Testirajte rad releja pod kontrolisanim uslovima pre puštanja u trajnu upotrebu, proveravajući da se kontakti aktiviraju tačno pri očekivanom naponu zavojnice.
Za koga je koji tip
Za hobi i Arduino/ESP32 projekte, standardni elektromehanički relej sa zavojnicom od 5V je jednostavan i pristupačan izbor za kontrolu rasvete, pumpi ili manjih motora. Za industrijsku automatiku sa čestim, brzim prekapčanjem (kontrola temperature, PWM regulacija), SSR relej daje tišinu i dug vek trajanja bez habanja kontakata. Za automatizovane procese gde je potrebno tempirano uključivanje/isključivanje, vremenski relej dodaje tu funkciju bez potrebe za dodatnim mikrokontrolerom. Za industrijske ormane gde se releji povremeno zamenjuju, podnožje za relej olakšava održavanje bez lemljenja.
Zaključak
Relej se bira prema tri uzastopne odluke, ne po jednoj specifikaciji: prvo tip (mehanički za jednostavnost, SSR za tišinu i dugovečnost kod čestog rada), zatim napon zavojnice usklađen sa vašim kontrolnim signalom, i na kraju strujna nosivost kontakata sa rezervom iznad stvarnog opterećenja koje prekidate. Kupovina kroz kategoriju je najbrža kada se ovim redosledom prati postojeća podela na podkategorije, umesto pretraživanja po ceni ili nazivu proizvođača.
U Elektroleum ponudi releja možete pronaći elektromehaničke releje napona zavojnice 5V, 12V, 24V i 230V, SSR releje, vremenske releje i podnožja za jednostavnu zamenu, organizovane tačno prema ovoj podeli.
Često postavljana pitanja
Da li napon zavojnice releja mora biti isti kao napon koji relej prekida? Ne – ovo su dve potpuno odvojene specifikacije. Napon zavojnice određuje kojim kontrolnim signalom se relej aktivira, dok kontakti releja mogu prekidati potpuno drugačiji napon i struju (na primer, 5V zavojnica upravljana Arduino signalom, sa kontaktima koji prekidaju 230V kućnu instalaciju).
Da li mi treba SSR ili elektromehanički relej? Za povremeno prekapčanje i hobi projekte, elektromehanički relej je jednostavniji i jeftiniji. Za često, brzo prekapčanje gde bi mehanički kontakti brzo istrošili (PWM kontrola, industrijska automatika), SSR relej daje tišinu i znatno duži vek trajanja.
Šta se dešava ako prekoračim strujnu nosivost kontakata releja? Prekoračenje deklarisane strujne nosivosti, čak i kratkotrajno, može izazvati zavarivanje kontakata (relej ostaje trajno zatvoren) ili pregorevanje, oštećujući relej i predstavljajući bezbednosni rizik. Uvek birajte relej sa rezervom iznad stvarnog opterećenja.
Zašto bih koristio podnožje za relej umesto direktnog lemljenja? Podnožje omogućava brzu zamenu releja u slučaju kvara ili nadogradnje, bez potrebe za ponovnim lemljenjem – posebno korisno u industrijskim ormanima gde releji povremeno otkažu usled habanja kontakata tokom vremena.
